實驗箱簡介

基于TI TMS320C6748定點/浮點DSP C674x處理器，主頻456MHz，高達3648MIPS和2746MFLOPS的運算能力；

可拆式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、實驗拓展板、觸摸屏、仿真器及相關實驗配件組成，可選3寸全功能觸摸彩屏信號源；

實驗主板標配7寸可觸摸電阻屏，支持RS232、RS485、VGA、SD、SATA、USB、USB OTG、RTC、EMIF、uPP、VPIF、SPI、I2C、以太網口、音頻輸入輸出接口等接口；

實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；

工業級核心板，尺寸僅58mm*35mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；

實驗拓展板支持：步進電機、直流電機（配霍爾傳感器）、4*4矩陣鍵盤、200萬CMOS數字攝像頭、蜂鳴器、8路16位200K采樣率ADC輸入、10位1.21M DAC輸出；

實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；

工業級核心板，尺寸僅55mm*33mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；

不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；

適用于圖像處理、音頻處理、信號處理、通信、測控、自動化等教學領域。

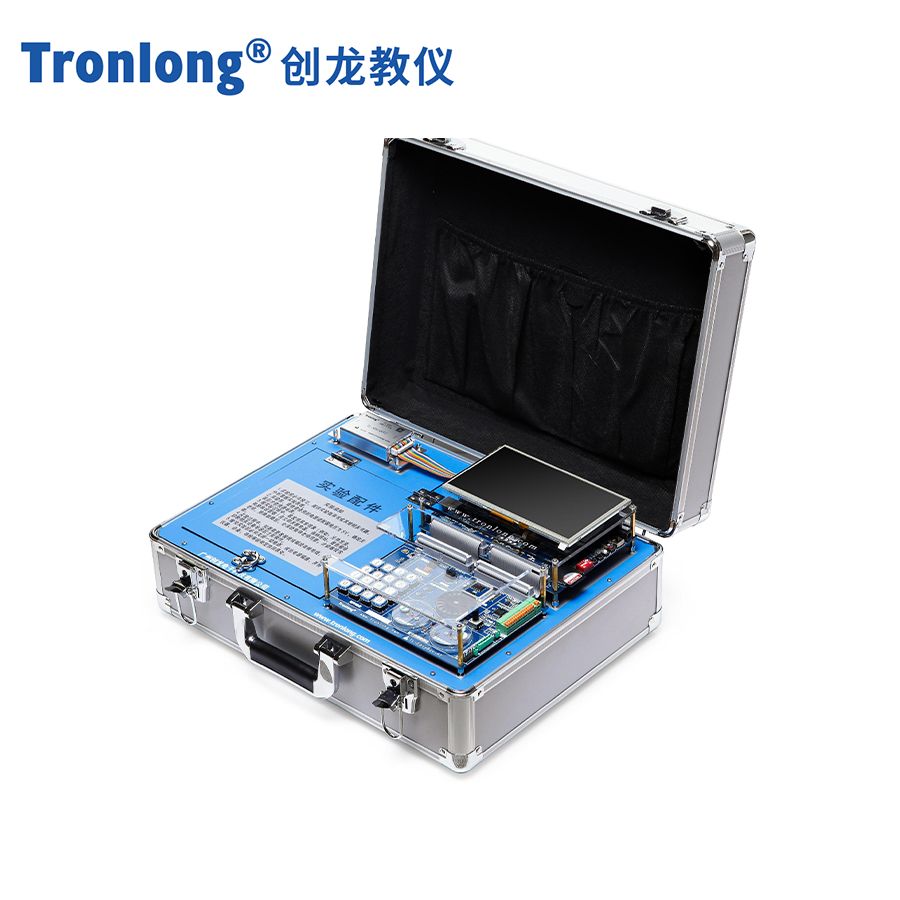

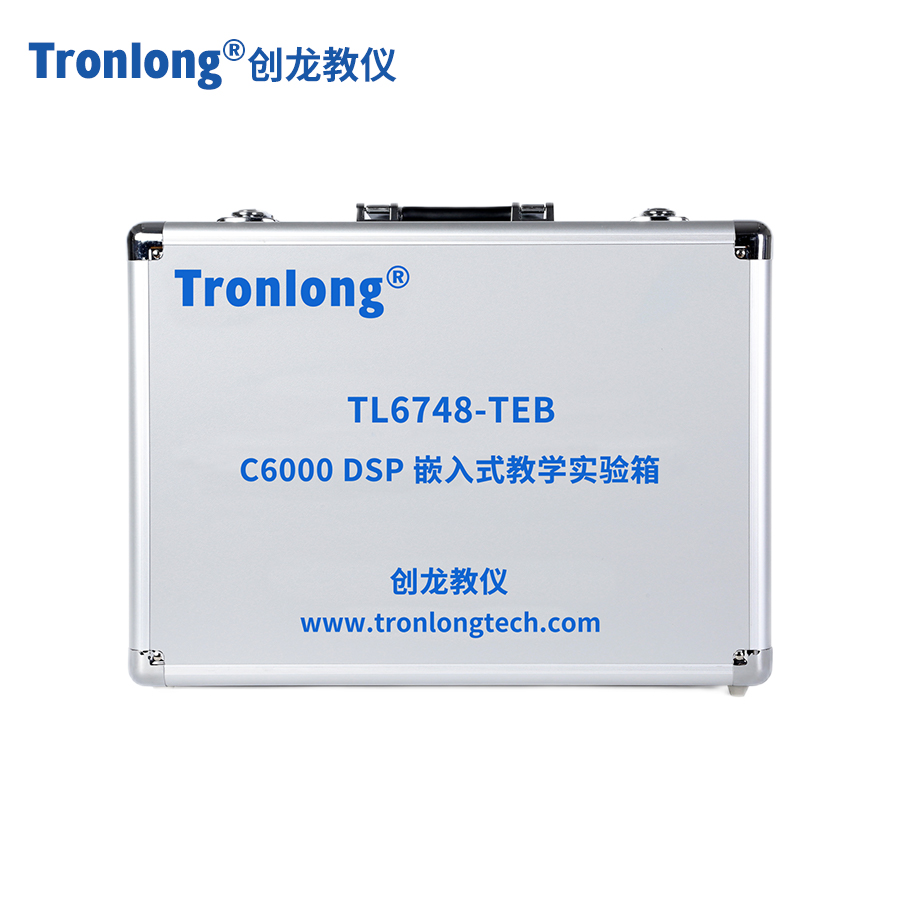

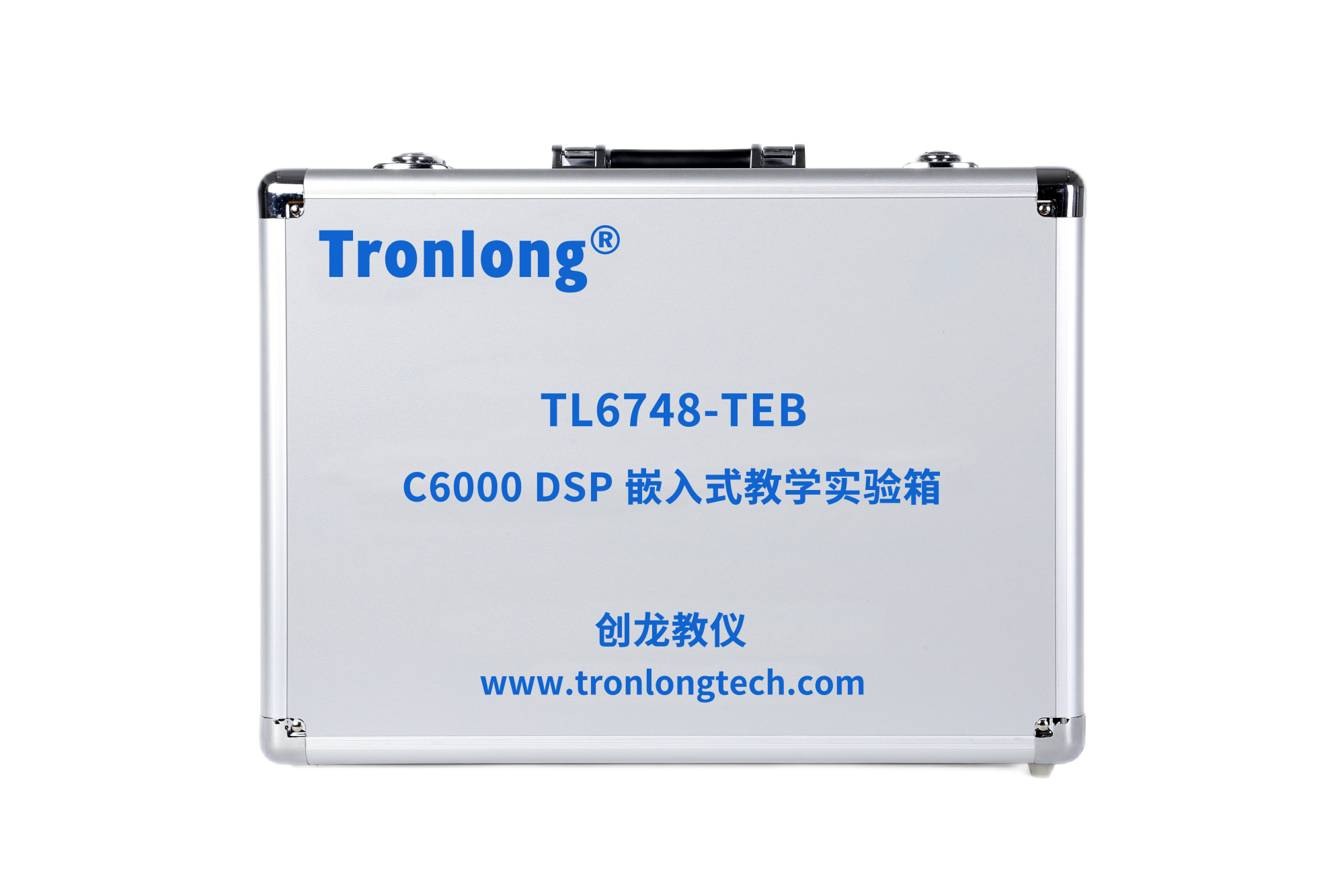

TL6748-TEB實驗箱外觀圖

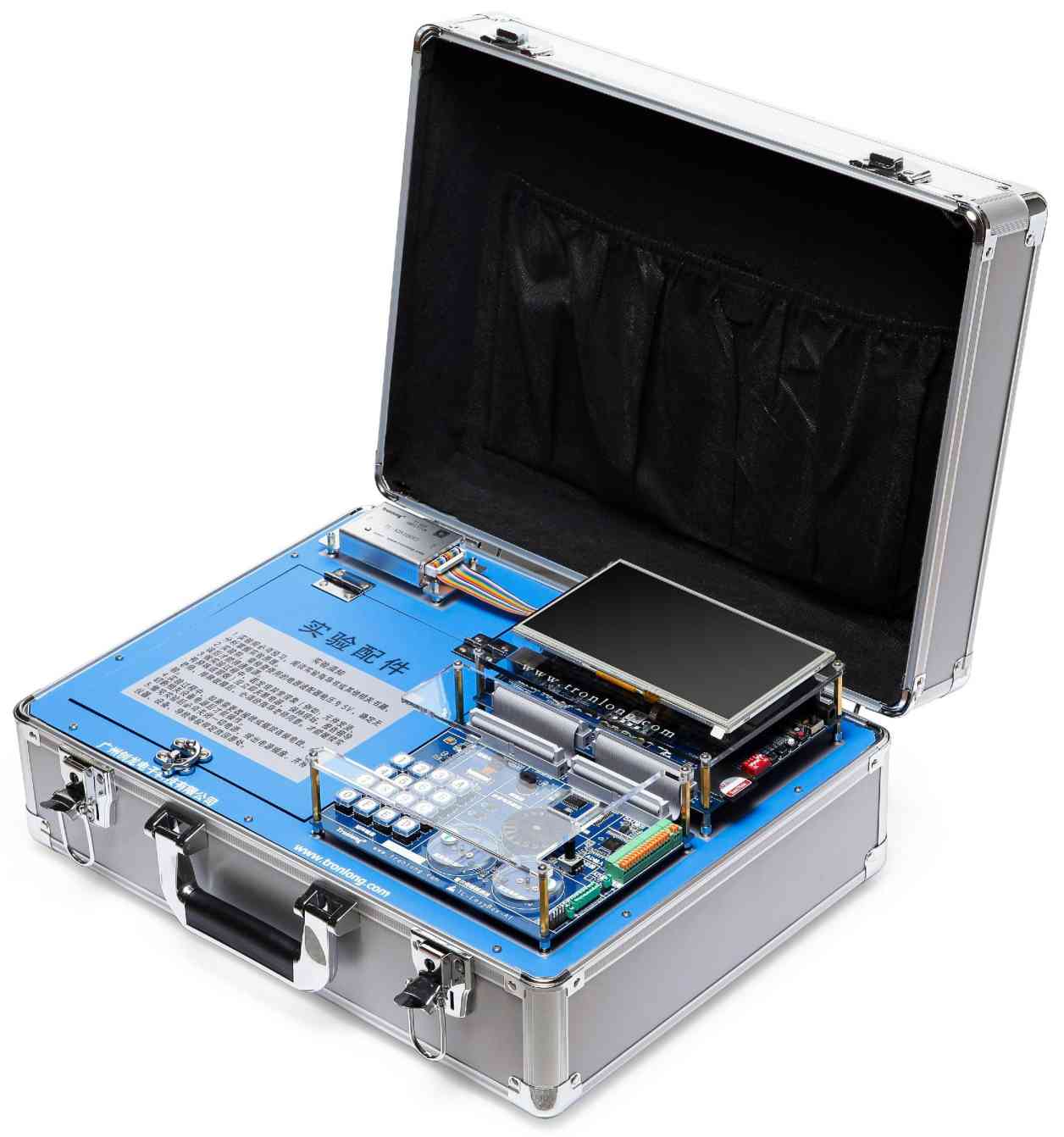

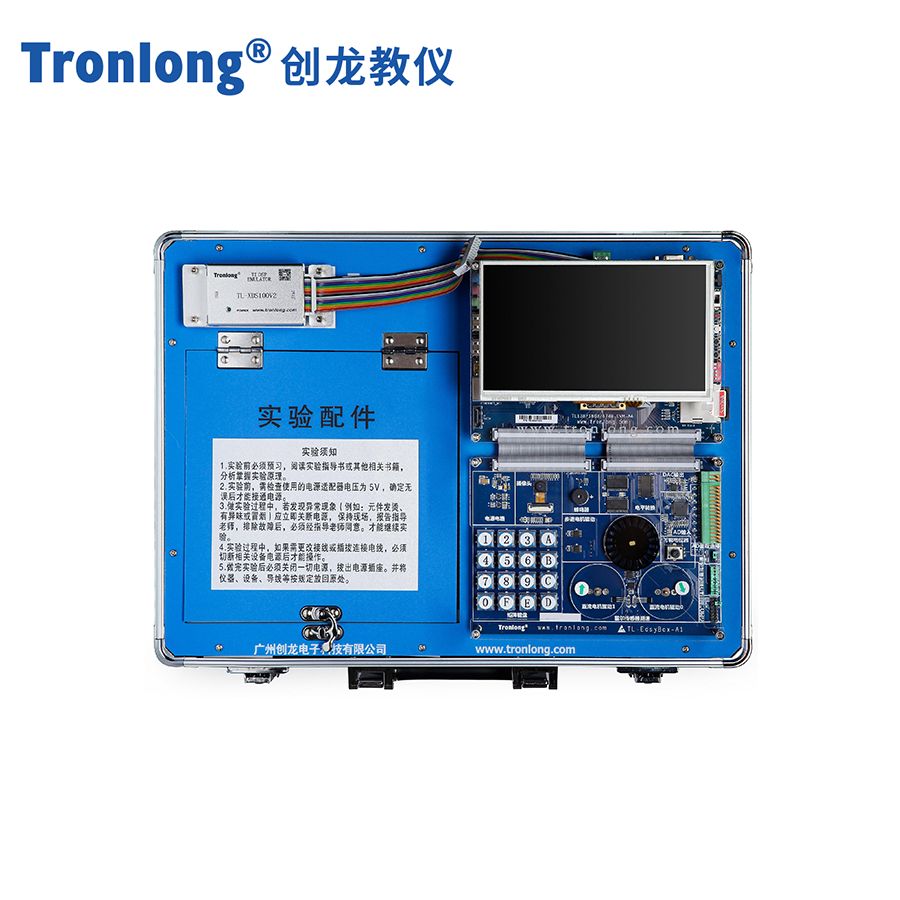

TL6748-TEB實驗箱整體圖

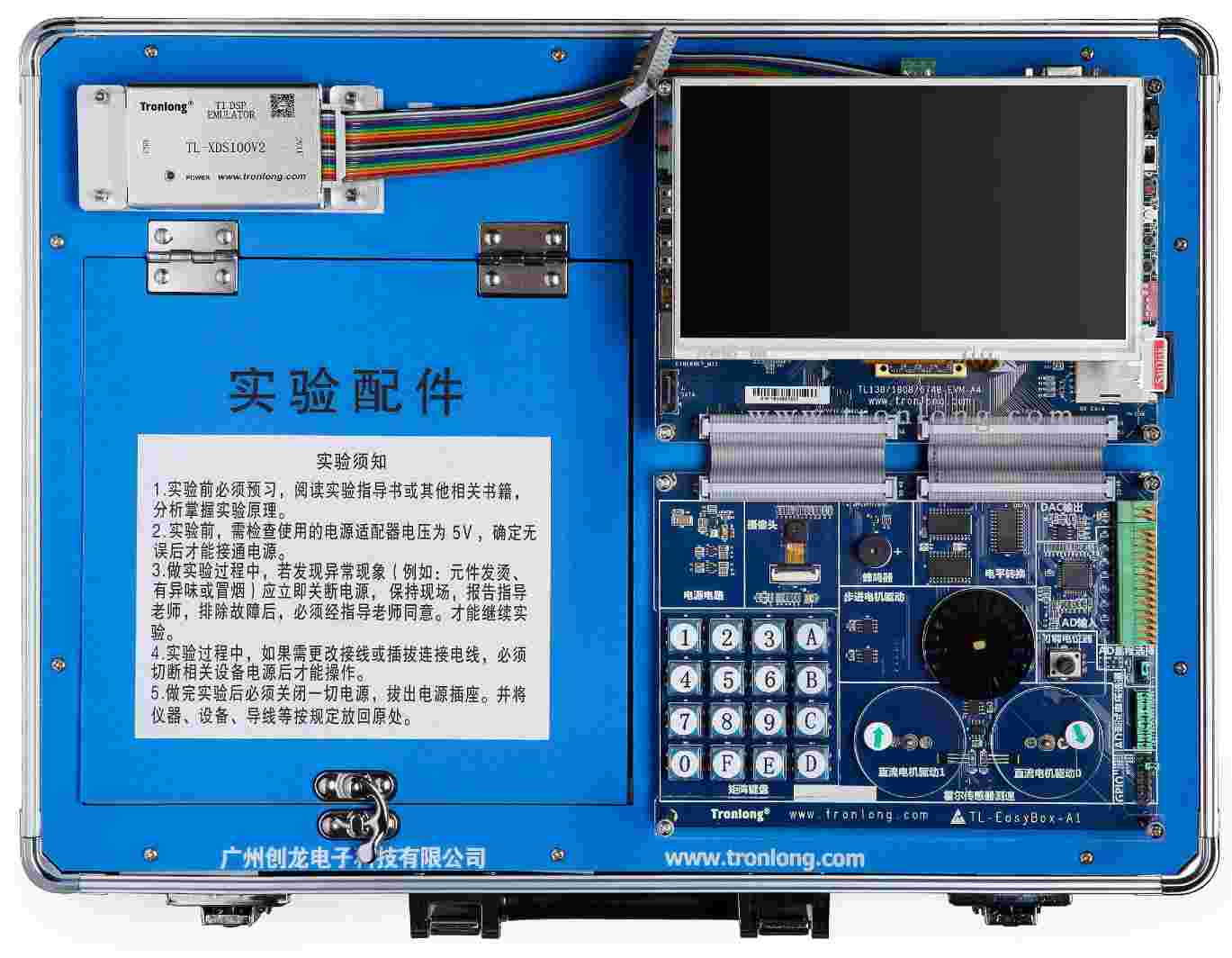

TL6748-TEB實驗箱主體正面圖

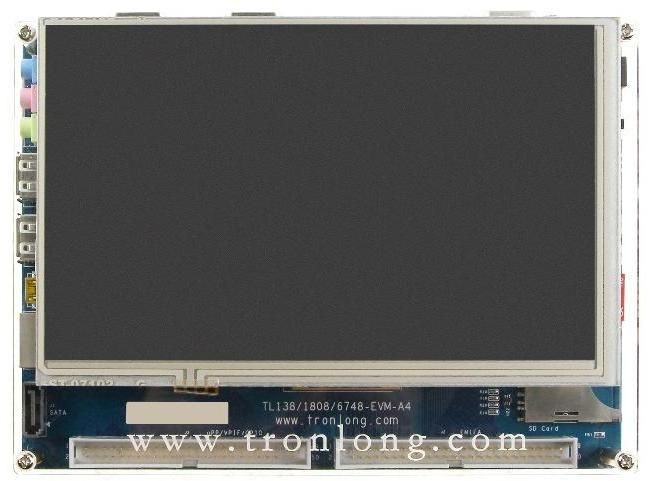

實驗主板正面圖

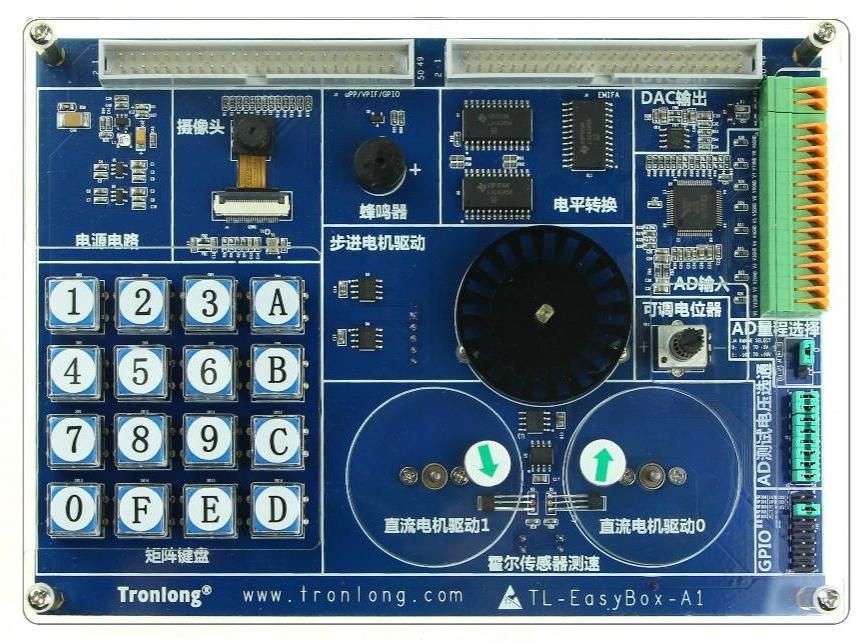

實驗拓展板正面圖

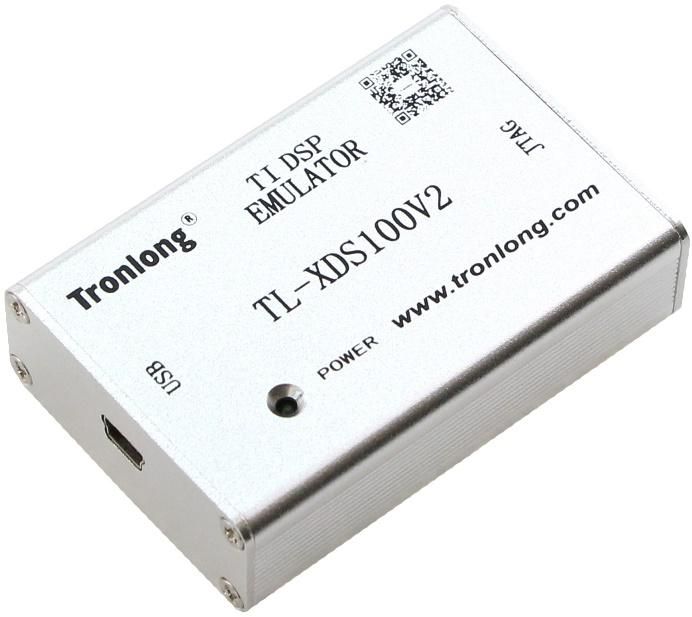

仿真器側視圖

TL6748-TEB是創龍一款基于TI TMS320C6748的定點/浮點DSP C674x可拆式新型嵌入式教學實驗箱，提供了豐富的教學實驗、開發例程以及相應的視頻教程，適合高校以及研究所等實驗機構；

可拆式DSP實驗箱TL6748-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；

此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。

軟硬件參數

硬件框圖

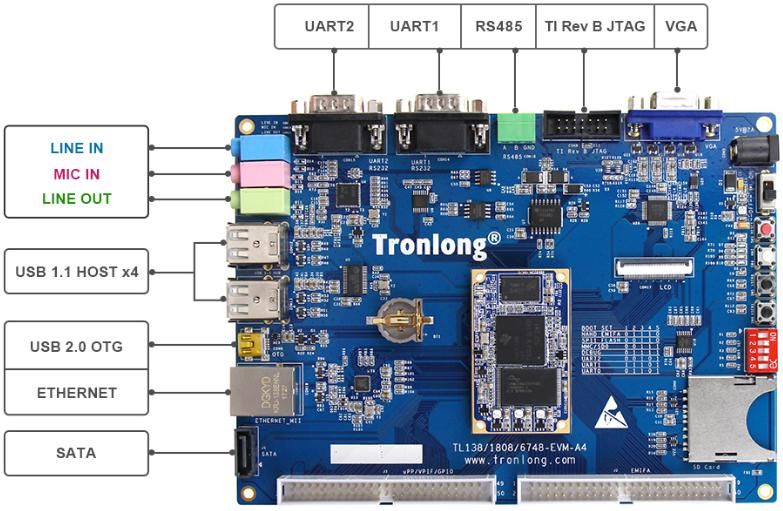

實驗主板硬件資源圖解1

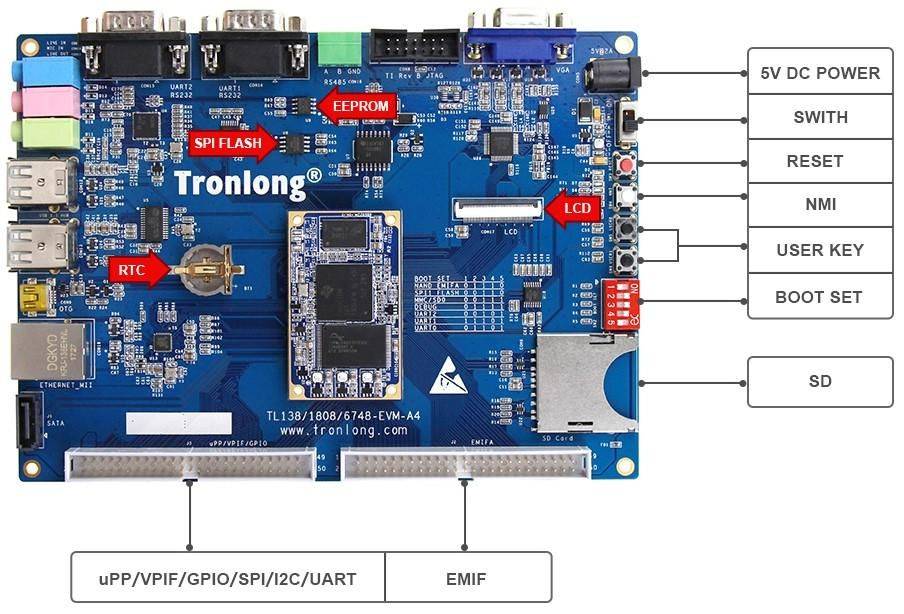

實驗主板硬件資源圖解2

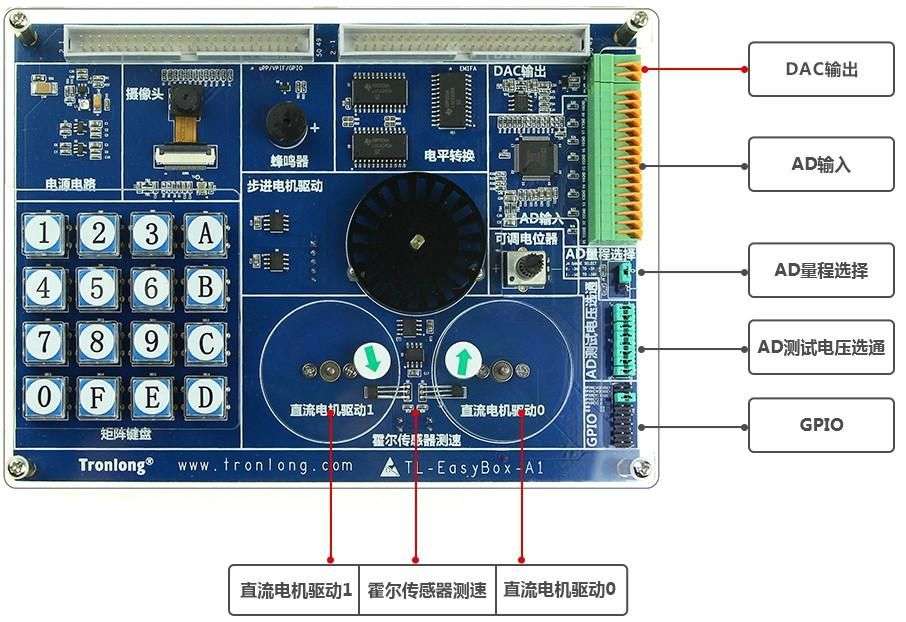

實驗拓展板硬件資源圖解1

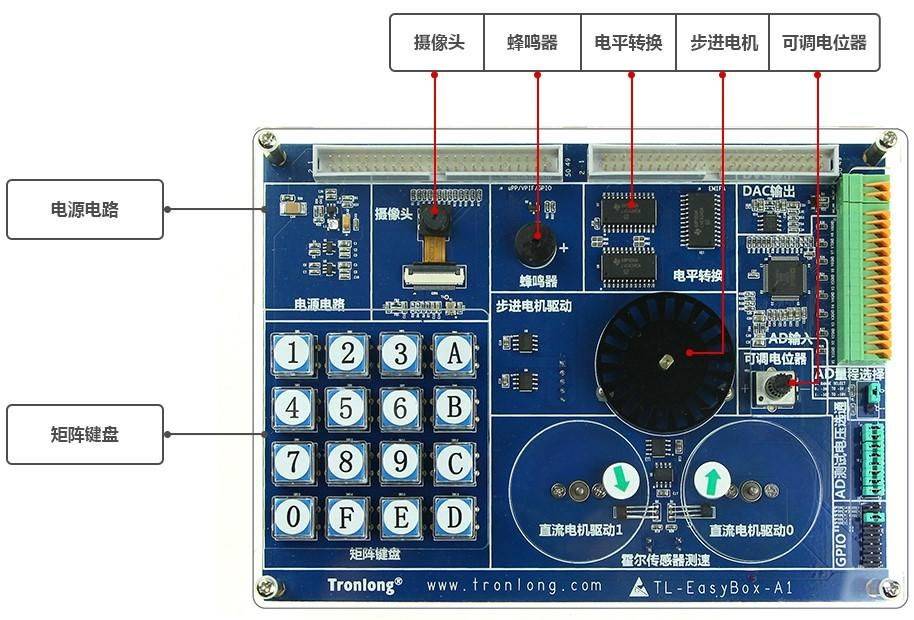

實驗拓展板硬件資源圖解2

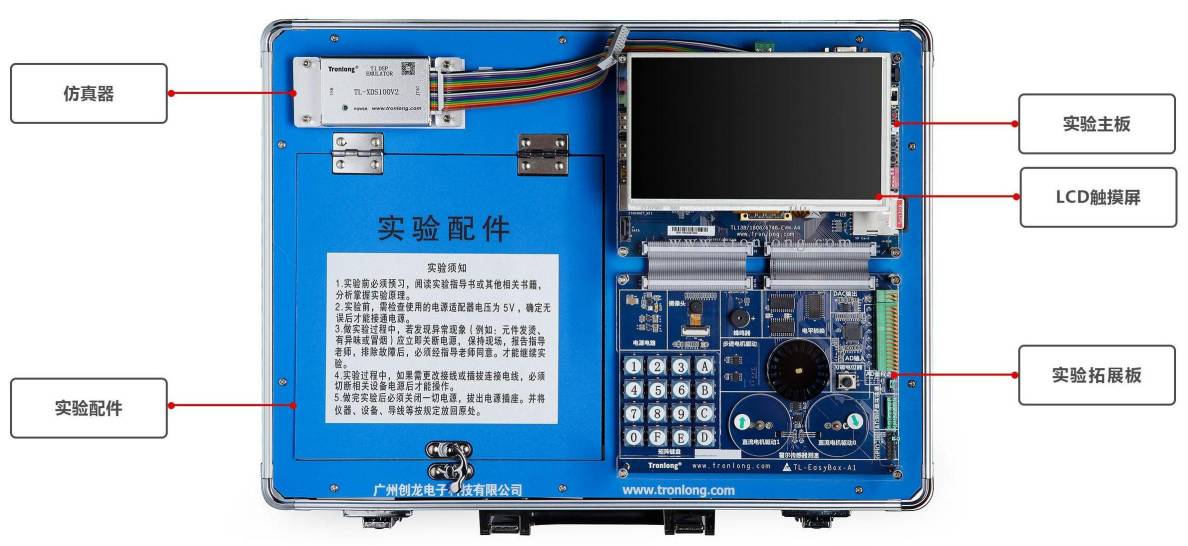

TL6748-TEB實驗箱結構圖

硬件參數

- 實驗主板硬件參數 -

CPU	TI TMS320C6748，定點/浮點DSP C674x，主頻456MHz
ROM	128MByte NAND FLASH
RAM	128MByte DDR2
B2B Connector	2x 50pin公座B2B，2x 50pin母座B2B，間距0.5mm，共200pin
IO	2x IDC3簡易牛角座（2x 25pin規格），間距2.54mm，包含uPP、EMIFA、VPIF、GPIO、SPI、I2C、UART等拓展信號
KEY	1x系統復位按鍵，1x非屏蔽中斷按鍵，2x可編程輸入按鍵
LED	1x供電指示燈，4x可編程指示燈
JTAG	1x 14pin TI Rev B JTAG接口
LCD	1x LCD觸摸屏接口
BOOT SET	1x 5bit啟動方式選擇撥碼開關
SD	1x SD卡接口
RTC	1x CR1220 RTC座
SATA	1x 7pin SATA硬盤接口
Ethernet	1x RJ45以太網口，10/100M自適應
USB	1x USB 2.0 OTG接口
USB	4x USB 1.1 HOST接口，通過USB HUB拓展得到
AUDIO	1x 3.5mm LINE IN音頻輸入接口
	1x 3.5mm MIC IN音頻輸入接口
	1x 3.5mm LINE OUT音頻輸出接口
VIDEO	1x VGA視頻輸出接口
UART	2x RS232串口
UART	1x RS485串口（RS485和UART1復用）
SWITCH	1x電源撥碼開關
POWER	1x 5V 2A直流輸入DC-005電源接口，外徑5.5mm，內徑2.1mm

備注：創龍SOM-TL138、SOM-TL1808、SOM-TL6748核心板在硬件上pin to pin兼容。

- 實驗拓展板硬件參數 -

ADC	ADI AD7606，8通道，16bit，200K采樣率，量程范圍±5V或±10V
DAC	TI TL5615，單通道，10bit，1.21MHz更新速率，量程范圍0~5V
KEY	1x 4*4矩陣按鍵
MOTOR	2x直流電機，帶霍爾傳感器測速功能
MOTOR	1x五線四相步進電機
BUZZER	1x無源蜂鳴器
Camera	OV2640，CMOS攝像頭，200萬像素

- 仿真器特性 -

型號	XDS100V2
調試功能	連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持斷點調試，實時模式
JTAG復位	支持
ETB(Embedded Trace Buffer)	支持
目標電纜斷開檢測	支持
目標芯片掉電檢測	支持
USB 2.0高速（480Mbit/s）	支持
20pin/14pin JTAG接口	支持
1.8V與3.3V IO	支持
支持版本	CCS4、CCS5、CCS6或更高版本，不支持CCS3.3及更低版本

軟件參數

DSP端軟件支持	裸機、SYS/BIOS操作系統
CCS版本號	CCS5.5

開發資料

創龍?zhí)峁┝舜罅康拈_發資料，包含視頻教程、中文數據手冊，創造了TMS320C6748平臺開發的新局面，已成為TMS320C6748開發者的重要合作企業。

教學資源

提供視頻教程2套：《TMS320C6748 DSP教程》、《SYS/BIOS系統開發入門》；

提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。

目錄詳見附錄A，教學實驗主要包括：

· DSP實驗環境搭建與CCS開發基礎

· DSP基礎外設實驗

· 語音類實驗

· DSP算法實驗

· 圖像類實驗

· 視頻類實驗

· 綜合類實驗

工程資源

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

提供豐富的Demo程序。

工程開發例程詳見附錄B，開發例程主要包括：

· 基于DSP端的裸機開發例程

· 基于DSP端的SYS/BIOS開發例程

· 基于PRU的匯編開發例程

視頻教程

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
商業級溫度	0℃	/	70℃
工業級溫度	-40℃	/	85℃
工作電壓	/	5V	/

實驗主板功耗測試

類別	典型值電壓	典型值電流	典型值功耗
核心板	4.94V	265mA	1.31W
整板	4.83V	413mA	2.00W

備注：功耗測試基于創龍TL6748-EVM開發板進行。

實驗箱機械尺寸

名稱	長	寬	高
實驗箱箱體	480MM	320MM	220MM
實驗主板	180MM	130MM	/
實驗拓展板	180MM	130MM	/

實驗箱套件清單

名稱	數量
TL6748-TEB實驗主板	1塊
TL6748-TEB實驗拓展板	1塊
TL-XDS100V2仿真器	1個
5V 6A電源適配器	1個
實驗箱資料光盤	2套
7寸LCD觸摸屏	1個
SD卡	1個
SD卡讀卡器	1個
RS232交叉串口母母線	1條
USB轉RS232串口線	1條
網線	1根
Mini OTG轉接頭	1條
音頻線	1根
RS485轉串口模塊	1個
Mini USB線	1根
耳機	1個
FFC軟排線	1根
50-50pin軟排線	2根
杜邦線	若干
導線	若干
跳線帽	若干

附錄A 教學實驗

DSP實驗環境搭建與CCS開發基礎	安裝CCS與串口調試工具
	CCS開發入門
	基于CCS仿真調試、程序加載與燒寫
	CCS工程新建、編譯和導入
	編寫基于C語言的DSP程序
	編寫基于匯編語言的DSP程序
	基于C和匯編語言的混合編程
DSP基礎外設實驗	LED燈控制及寄存器配置實驗
	按鍵與4x4鍵盤輸入控制實驗（按鍵中斷輸入）
	LCD觸摸屏觸控與圖片顯示實驗
	UART串口收發實驗（查詢與中斷方式）
	GPIO 方波測試實驗（模擬PWM）
	定時器/計數器控制實驗
	看門狗功能測試實驗
	模數轉換（A/D）測試實驗
	數模轉換（D/A）測試實驗
	直流電機控制實驗
	步進電機控制實驗
	USB OTG接口功能測試實驗
	網絡通訊實驗
	EDMA使用實驗
	SPI FLASH讀寫實驗
語音類實驗	音頻采集與播放測試實驗
	MP3音頻解碼實驗
	AAC音頻編解碼實驗
	G711A音頻編解碼實驗
	音頻信號的濾波實驗
DSP算法實驗	有限沖激響應濾波器（FIR）算法
	無限沖激響應濾波器（IIR）算法
	快速傅立葉變換（FFT）算法
	Cache實驗（FFT緩存速度對比）
	矩陣（Matrix）運算
	信號的抽樣定理實驗
	多路信號混頻實驗
	信號卷積算法
圖像類實驗	圖像旋轉
	圖像縮放
	灰度圖像直方圖
	直方圖均衡化
	圖像反色
	邊緣檢測
	灰度圖像二值化
	灰度圖像線性變換
	RGB24圖像灰度轉換
	圖像離散余弦變換
視頻類實驗	數字、字母與文字識別
	二維碼掃描識別
	CMOS攝像頭圖像采集實驗
	H264編碼實驗
綜合類實驗	人臉識別追蹤實驗
綜合類實驗	網絡攝像頭的采集與顯示

附錄B 開發例程

- 基于DSP端的裸機開發例程 -

例程	功能
DEMO	綜合例程
GPIO_LED	GPIO輸出（LED燈）
GPIO_KEY	GPIO輸入（按鍵中斷）
GPIO_KEY_EDMA	按鍵觸發EDMA事件
GPIO_KEY_TIMER_EventCombine	按鍵及定時器中斷
TIMER	定時器
TIMER_Dual_32-bit_Chained	關聯32-bit模式定時器/計數器
TIMER_Dual_32-bit_UnChained	獨立32-bit模式定時器/計數器
TIMER_Dual_32-bit_UnChained_4-bit_Prescaler	獨立32-bit模式/額外4-bit分頻定時器/計數器
UART1_POLL	UART1串口查詢收發
UART2_INT	UART2串口中斷收發
UART2_EDMA	EDMA串口收發
RS485	RS485串口查詢收發
TL_MULTUART_INT	多串口模塊（查詢方式）
TL_MULTUART_POLL	多串口模塊（中斷方式）
IIC_EEPROM	IIC EEPROM讀寫
SPI_FLASH	SPI FLASH讀寫
SPI_EDMA_FLASH	SPI FLASH讀寫測試
SPI_DAC_AD5724	4通道DAC模塊（模擬SPI總線）
SPI_DAC_AD5724v2	4通道DAC模塊（SPI總線）
WatchDog	看門狗
NMI	不可屏蔽中斷
RTC	RTC時鐘
LCD	LCD顯示
VGA	VGA顯示
LCD_TOUCH_4INCH3	4.3寸觸摸屏
LCD_TOUCH	7寸觸摸屏
LCD_TOUCH_5INCH6/10INCH4/12INCH/15INCH	多種尺寸觸摸屏
GRLIB_DEMO	StarterWare 圖形庫控件
MMCSD	SD卡讀寫
SATA	SATA枚舉測試
USB_DEV_BULK	USB OTG從方式（USB BULK管道通信）
USB_DEV_MSC	USB OTG從方式（虛擬存儲設備）
USB_DEV_SERIAL	USB OTG從方式（USB虛擬串口）
USB_HOST_KEYBOARD	USB OTG主方式（USB鍵盤）
USB_HOST_MOUSE	USB OTG主方式（USB鼠標）
USB_HOST_MSC	USB OTG主方式（U盤內容查看）
ENET_HTTPD	網絡Web服務器
ENET_ECHO	網絡Socket通信
AUDIO_LINE_OUT	Line Out音頻輸出（EMDA方式）
AUDIO_LINE_OUT_INTR	Line Out音頻輸出（中斷方式）
AUDIO_LINE_OUT_POLL	Line Out音頻輸出（查詢方式）
AUDIO_LINE_OUT_WAV	Line Out音頻輸出（導入文件方式）
AUDIO_MIC_IN	Mic In音頻輸入（EMDA方式）
AUDIO_MIC_IN_INTR	Mic In音頻輸入（中斷方式）
AUDIO_MIC_IN_POLL	Mic In音頻輸入（查詢方式）
AUDIO_MIC_IN_SAVEMEM	Mic In音頻輸入（保存文件方式）
AUDIO_MIC_IN_WAVE	Mic In音頻輸入（波形輸入方式）
AUDIO_LINE_IN	Line In音頻輸入（EMDA方式）
AUDIO_LINE_INTR	Line In音頻輸入（中斷方式）
AUDIO_LINE_POLL	Line In音頻輸入（查詢方式）
AUDIO_LINE_IN_SAVEMEM	Line In音頻輸入（保存文件方式）
AUDIO_LINE_IN_WAVE	Line In音頻輸入（波形輸入方式）
VPIF_OV2640	VPIF總線CMOS攝像頭數據采集
Memory_Benchmark	內存讀寫速度測試
NandFlash	NAND FLASH讀寫測試
EMIF_AD7606	EMIFA總線8通道并口AD數據采集
EMIF_AD7606v2	EMIFA總線8通道并口AD數據采集
EMIF_AD7606_10k	使用CPU采集方式按10k速度采樣
EMIF_AD7606_200k_EDMA	使用EDMA方式按200k采樣率進行采樣
EMIF_AD7656	EMIFA總線6通道并口AD數據采集
EMIF_AD7656v2	EMIFA總線6通道并口AD數據采集
EMIF_AD8568	EMIFA總線8通道并口AD數據采集
EMIF_AD8568v2	EMIFA總線8通道并口AD數據采集
EMIF_AD8568v2_100k	以100KHz采樣AD8568 8通道AD數據
EMIF_FPGA	EMIFA總線FPGA讀寫測試
EDMA3	EDMA3一維數據傳輸
EDMA3_TRANSPOSE	EDMA3二維數據傳輸
uPP_B_TO_A	uPP總線FPGA讀寫測試
uPP_2CH	uPP板間雙通信測試
TL2515_CAN	雙CAN通信測試
TL5147_VGA	復合視頻輸入VGA顯示測試
TL5147_LCD	復合視頻輸入LCD顯示測試
TL5147_LCD_2CH	復合視頻雙通道輸入LCD顯示測試
H264Encode	編碼例程測試
ClockOut	時鐘頻率測試
DSPClockSpeed	CPU時鐘測試
Fsfat	SD卡讀寫測試
SPI0	SPI0測試例程
UART2_INT_FIFO	UART2 FIFO中斷模式
TL5147_LCD_3CH_Multi	TL5147攝像頭實現3路圖片采集
TL5147_LCD_2CH_SYNC	雙路5147攝像頭同時采集顯示
EDMA3_LINK	EDMA鏈接工作方式
EDMA3_LED	EDMA方式讓LED閃爍
EMIF_AD7606_PinBoard	EMIF拓展板測試
FIR	有限長單位沖激響應濾波器
IIR	無限脈沖響應數字濾波器
Matrix	矩陣運算
FFT	快速傅里葉變換/逆變換
FFT_Benchmark	快速傅里葉變換/逆變換（打開/關閉緩存速度對比）
FFT_DIT2	基2時間抽取快速傅里葉變換/逆變換（原址計算）
DCT	圖像離散余弦變換
RGB2Gray	RGB24圖像轉灰度
HIST	灰度圖像直方圖
InteEqualize	直方圖均衡化
ImageReverse	圖像反色
Canny	邊緣檢測
Threshold	灰度圖像二值化
LinerTrans	灰度圖像線性變換
Zoom	圖像縮放
Rotate	圖像旋轉
MATH	數學函數庫
UniversalCopy	基于Codec Engine的數據復制算法
MP3Decode	MP3解碼
MP3Decode_SD	MP3解碼（使能緩存及通過SD存?。?/td>
AACLCDecode	AACLCDecode AAC解碼
AACHEv2Decode	AACHEv2Decode AAC解碼
AACLCEncode	AACLCEncode AAC編碼
G711AEncode	G711 A率語音編碼
G711ADecode	G711 A率語音解碼
ImageProcess	數字識別
FaceDetect	人臉識別跟蹤
ImageProcessQR	二維碼掃描
ImageProcessChar	文字識別
ImageProcessAlph	字母識別

- 基于DSP端的SYS/BIOS開發例程 -

例程	功能
Board	綜合例程
GPIO_LED	任務
Clock	時鐘
GPIO_LED_MUTEX	搶占式多任務
GPIO_LED_STATIC	靜態創建任務
Semaphore_Binary	二進制信號量
Semaphore_Counting	計數型信號量
Timestamp	SYS/BIOS 時間戳（通用）
Timestamp_C674x	SYS/BIOS 時間戳（專用）
Timer	定時器（通用）
Timer_C674x	定時器（專用）
Timer_C674x_Runtime	定時器（動態創建）
Timer_C674x_Runtime_Reload	定時器（動態創建、更改定時周期）
HWI_C674x	硬件中斷（HWI 設備專用組件）
HWI_C674x_Hook	硬件中斷（HWI 掛鉤函數）
HWI_C674x_Nest	硬件中斷（HWI中斷嵌套）
HWI_Runtime	硬件中斷（HWI）
HWI_Runtime_Post_SWI	硬件中斷（HWI發布軟件中斷）
HWI_Runtime_Post_Task	硬件中斷（HWI觸發任務）
SWI	軟件中斷（靜態配置）
SWI_Runtime	軟件中斷（SWI）
SWI_Runtime_Post_Conditionally_andn	軟件中斷（有條件觸發ANDN）
SWI_Runtime_Post_Conditionally_dec	軟件中斷（有條件觸發DEC）
SWI_Runtime_Post_Unconditionally_or	軟件中斷（無條件觸發OR）
MEMORY	內存分配
MMCSD	SD卡RAW模式
MMCSD_FatFs	SD卡FAT文件系統
UART1	UART1串口查詢收發
UART2	UART2串口查詢收發
UART2_INT	UART2串口中斷接收
AudioLineInSave	Line In音頻輸入與保存
AudioMicInSave	MicIn音頻輸入與保存
AudioPlayMP3	MP3音頻播放（SD卡）
AudioPlayWAV	WAV音頻播放（SD卡）
LCD_TOUCH	觸摸屏
TCP_Client	TCP客戶端
TCP	TCP服務器
UDP	UDP通信
TCP_Benchmark	TCP發送/接收速度測試
Telnet	Telnet協議
Telnet	TFTP協議
WebServer	網絡Web服務器
WebServer_Audio_Video	Web服務器音視頻實驗
NDK_UIA	基于網絡傳輸?shù)南到y(tǒng)分析
NDK_Runtime	網絡Web服務器（支持串口輸入IP）
WebServer_Audio_Video	Web 服務器音視頻實驗
MJPEG_Streamer	IP Camera網絡攝像頭
RawSocket	以太網數據鏈路層通信
EDMA3	EDMA3一維數據傳輸
McBSP_LoopBack——McBSP 內部回環測試	McBSP內部回環測試
Gate	SYS/BIOS門保護
Queue	SYS/BIOS隊列
Event	SYS/BIOS事件模塊
Mailbox	SYS/BIOS郵箱通信
SLEEP	CPU低功耗模式
VFSCALE	動態調頻調壓測試
uPP_B_TO_A	uPP回環測試
ADS1278_uPP	AD模塊采集測試（使用uPP）
伺服電機測試	通過DSP與FPGA控制伺服電機運行

- 基于PRU的匯編開發例程 -

例程	功能
PRU_GPIO_LED	PRU控制GPIO輸出
PRU_GPIO_KEY	PRU控制GPIO輸入
PRU_TL5724_DAC	PRU驅動DAC輸出測試
PRU_TL7606_ADC	PRU觸發ADC采集模擬量
PRU_TL8568_ADC	PRU觸發ADC采集模擬量
PRU_uPP_B_TO_A	PRU控制uPP傳輸數據
PRU_TL5724_DACv2	PRU控制AD5724輸出連續波形例程
PRU_AD8568_SAVE	PRU控制AD8568采集數據存儲SD卡
PRU_TIMER2_POLL	PRU控制定時器
PRUtoDSP_Interrupt	PRU向DSP發送中斷
Timer_pru	Pru定時器（基于C語言）
KEY	PRU控制GPIO輸入（基于C語言）
PRU_INT_TO	PRU向DSP發送中斷（基于C語言）

- 其他Demo -

例程	功能
GPIO_LED_Assembly	GPIO輸出（標準匯編）
GPIO_LED_LinearAssembly	GPIO輸出（線性匯編）
GPIO_LED_C++	GPIO輸出（C++）
GPIO_KEYv2	不使用StarterWare函數庫中斷
GPIO_LED_C_Mix	C語言調用線性匯編、匯編語句及函數
GPIO_LED_C++_Mix	C++語言調用C語言、線性匯編、匯編語句及函數
