顯示屏模塊：TL070A
產品簡介
產品特性
產品參數
工作環境
機械尺寸
引腳定義
發貨清單
技術支持
增值服務
產品簡介
TL070A顯示屏是創龍教儀基于液晶模組070007T0-50開發的一款集觸摸和顯示于一體的7英寸 TFT 電阻式觸摸液晶屏；
該模塊裝配有亞克力安裝面板，方便用戶安裝使用，可配套創龍教儀 OMAPL138、TMS320C6748、AM335x、AM437x、AM5708、AM5728、DM8148、DM8168 等開發板使用，縮短用戶開發時間，讓產品快速上市。
TL070A顯示屏正面圖

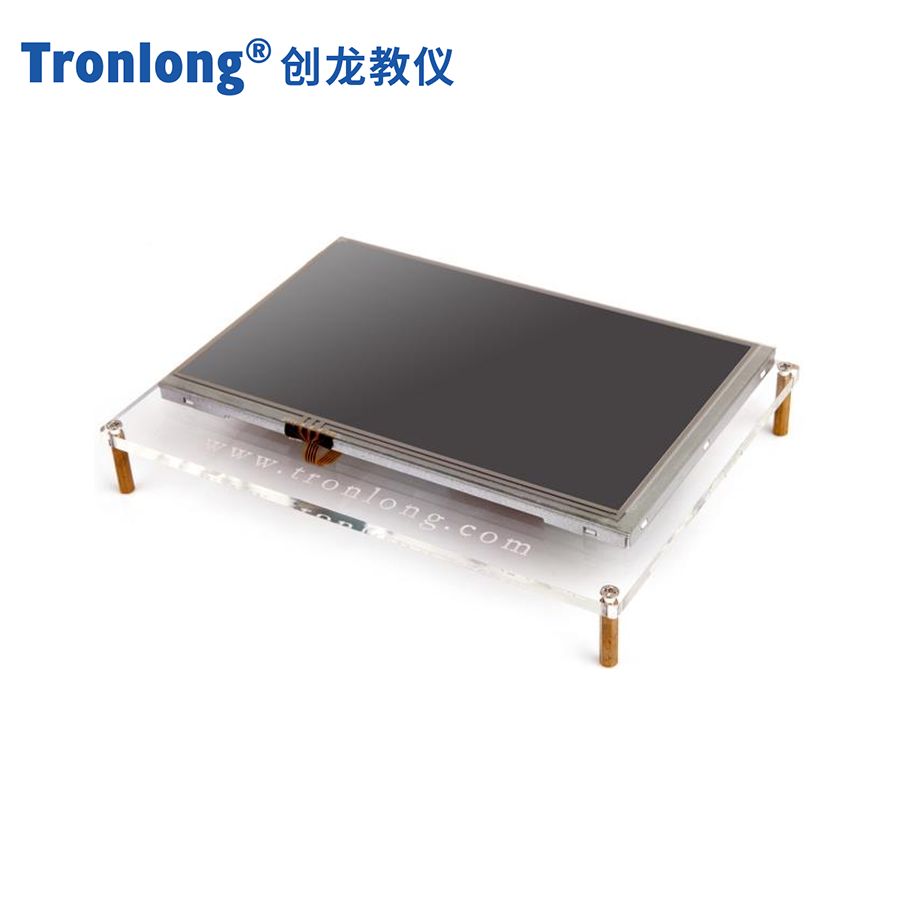

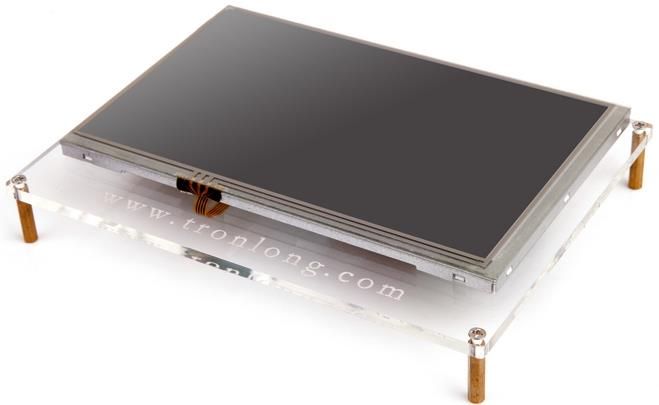

TL070A顯示屏斜視圖
產品特性
7 英寸，分辨率 800 x 480；
電阻式 TFT 液晶屏；
安裝亞克力面板，安裝尺寸 172mm x 122mm。
產品參數

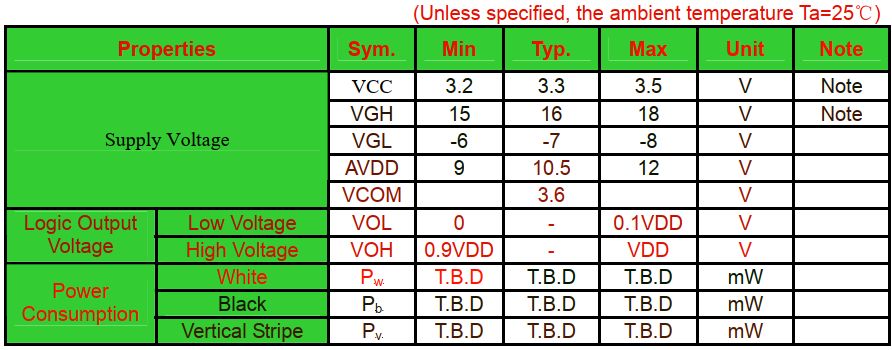

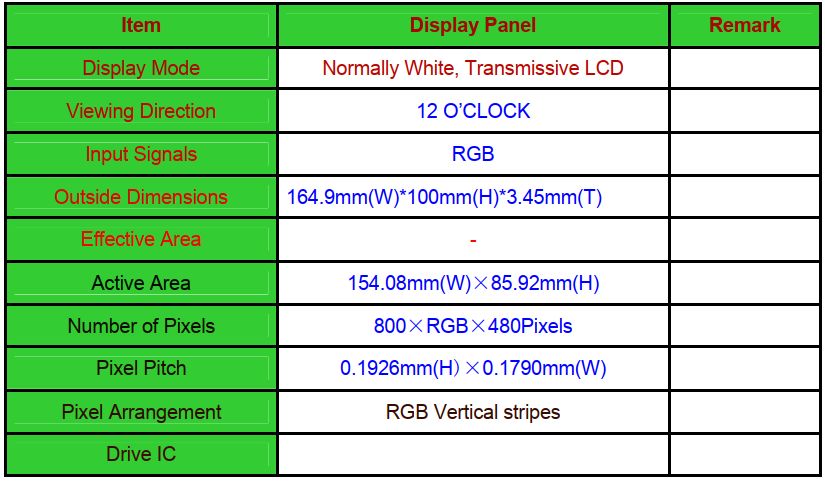

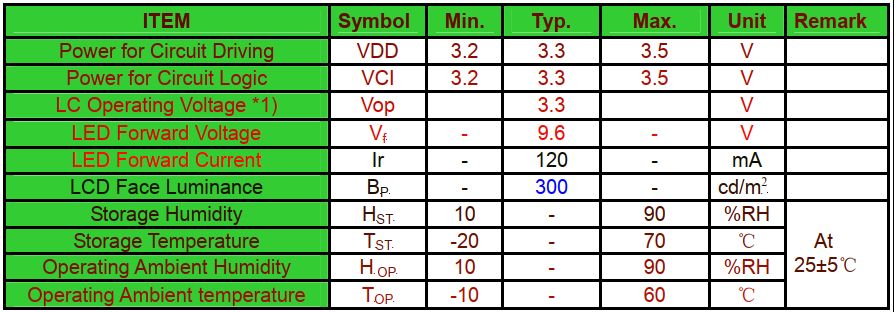

TL070A顯示屏產品參數1
TL070A顯示屏產品參數2
TL070A顯示屏產品參數3
工作環境
| 環境參數 | 最小值 | 最大值 |
| 工作溫度 | -10°C | 60°C |
| 存放溫度 | -20°C | 70°C |
機械尺寸

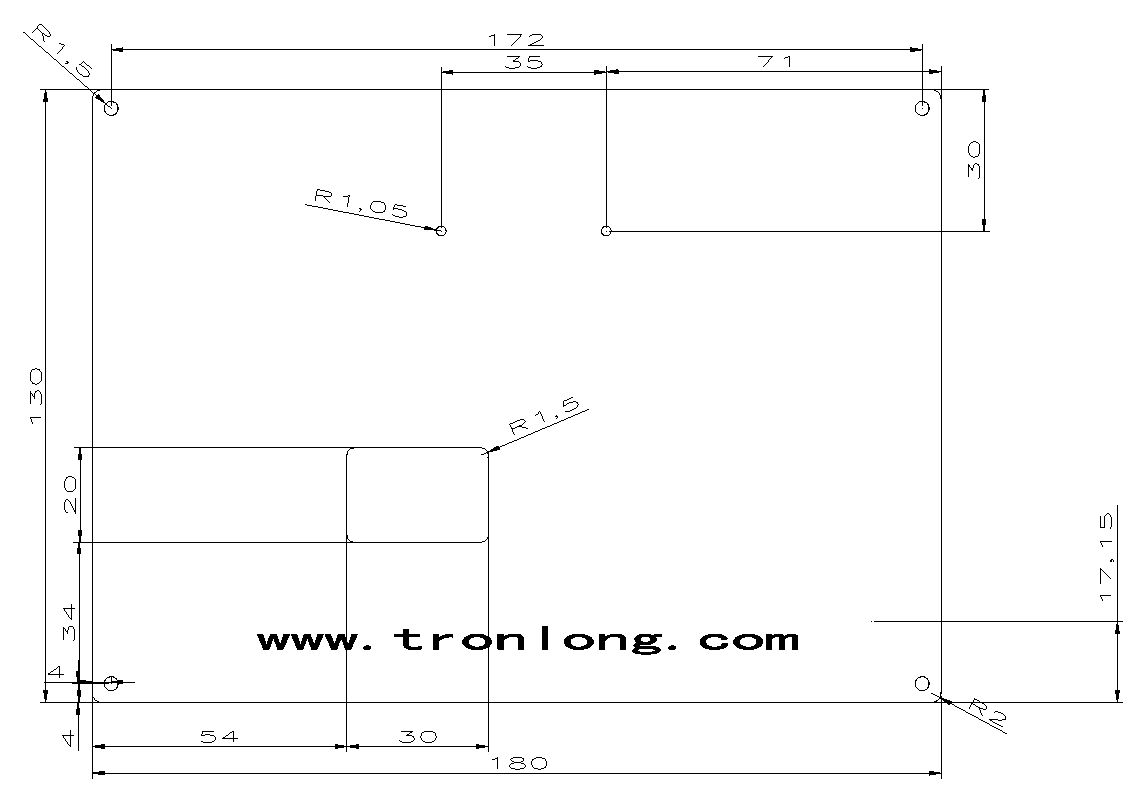

TL070A顯示屏亞克力面板機械尺寸圖
引腳定義

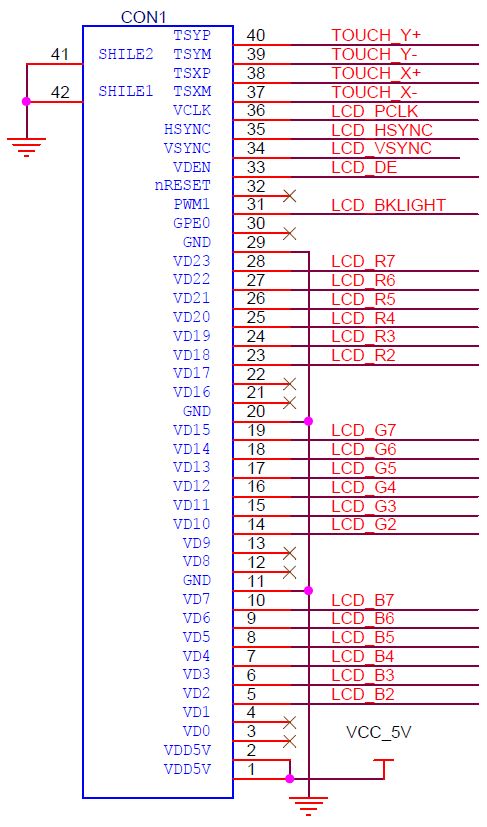

TL070A顯示屏 CON1接口引腳定義
TL070A顯示屏 CON1 接口（40pin FFC 連接器，背面）
發貨清單
| 名稱 | 數量 | 備注 |
| TL070A 顯示屏 | 1 塊 | / |
| 40pin FFC 軟排線 | 1 條 | 贈品 |
