DSP C6000嵌入式實驗箱：TL6437-TEB

產品系列：C6000

匹配課程：《DSP技術與應用》

處理器架構：DSP

免費申請?jiān)囉?/a>

產品詳情資料下載可選配件

實驗箱簡介

軟硬件參數

開發資料

電氣特性

實驗箱機械尺寸

實驗箱套件清單

附錄A 教學實驗

附錄B 開發例程

技術支持

增值服務

實驗箱簡介

基于TI TMS320DM6437的定點DSP C64x+ 多媒體處理器，最高主頻700MHz；

可拆式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、實驗拓展板、仿真器、3寸全功能觸摸彩屏信號源及相關實驗配件組成；

實驗主板支持：EMIF、CAN、RTC、以太網口、音視頻輸入輸出接口、RS232、RS485等接口和蜂鳴器、繼電器、LED等外設；

實驗拓展板支持：步進電機、直流電機（配霍爾傳感器）、減速電機、4*4矩陣鍵盤、數碼管、十字交通燈、溫濕度傳感器、可調直流電壓輸出；

實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；

不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；

核心板大小63.5mm*38mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；

不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；

適用于視頻處理、信號處理、測控、自動化等教學領域。

TL6748-PlusTEB（點擊查看）

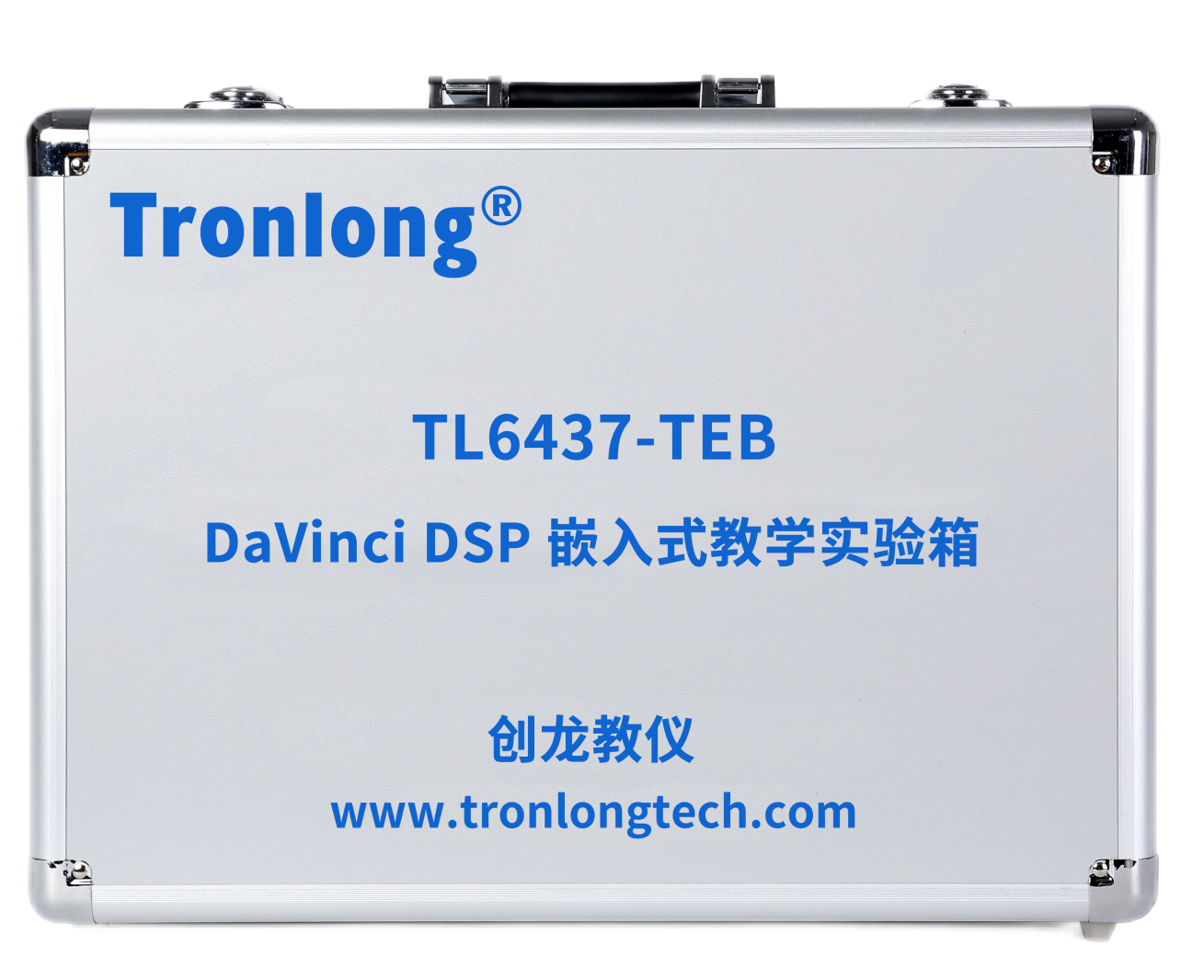

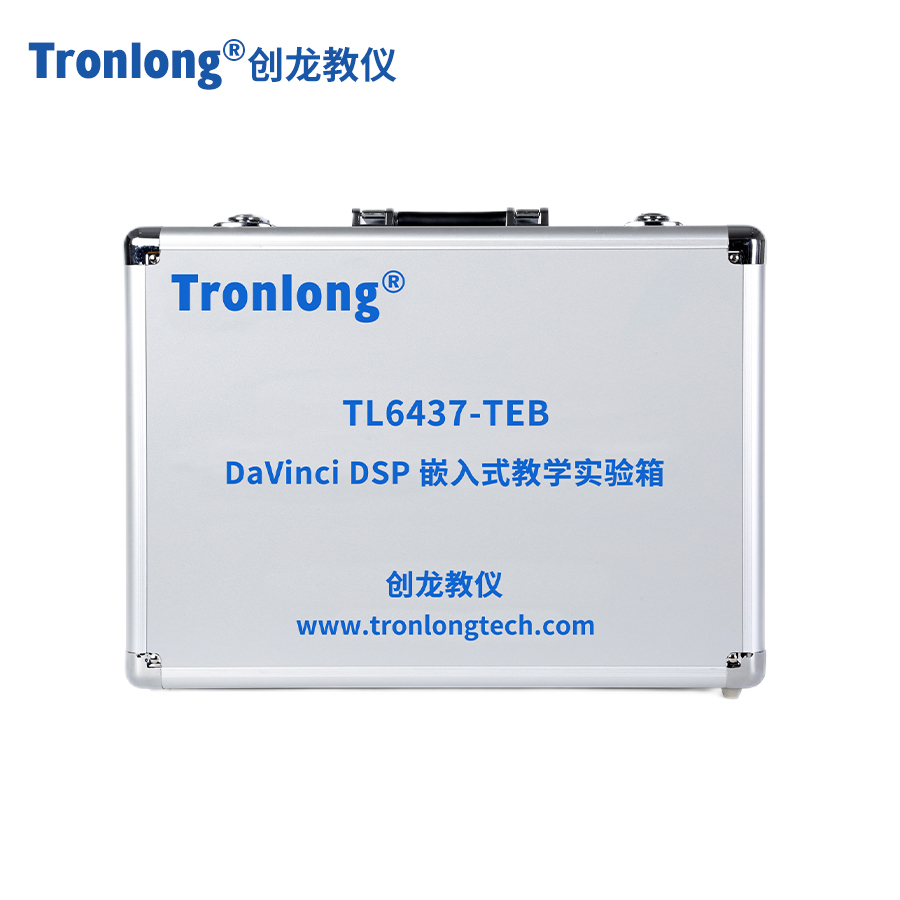

TL6437-TEB實驗箱外觀圖

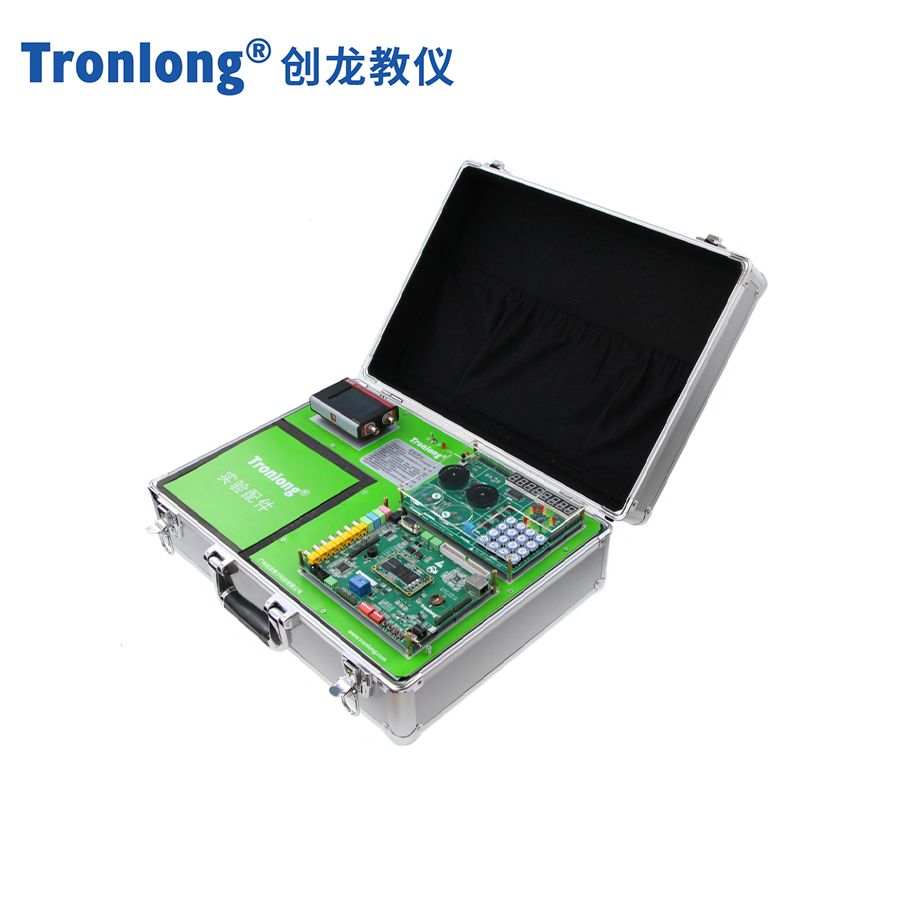

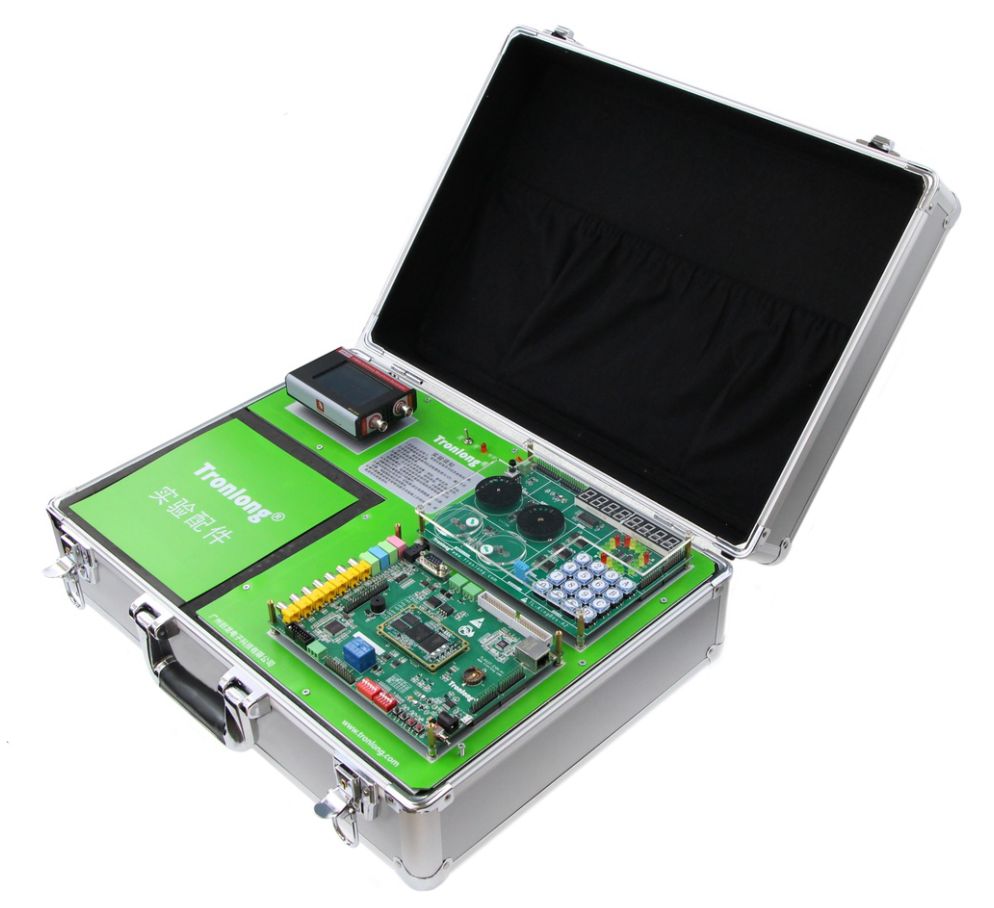

TL6437-TEB實驗箱整體圖

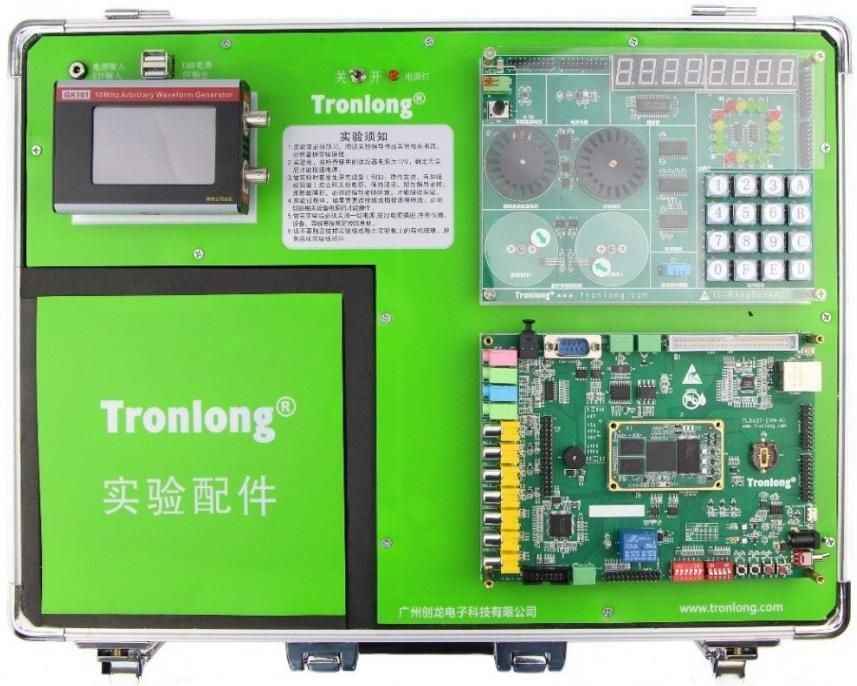

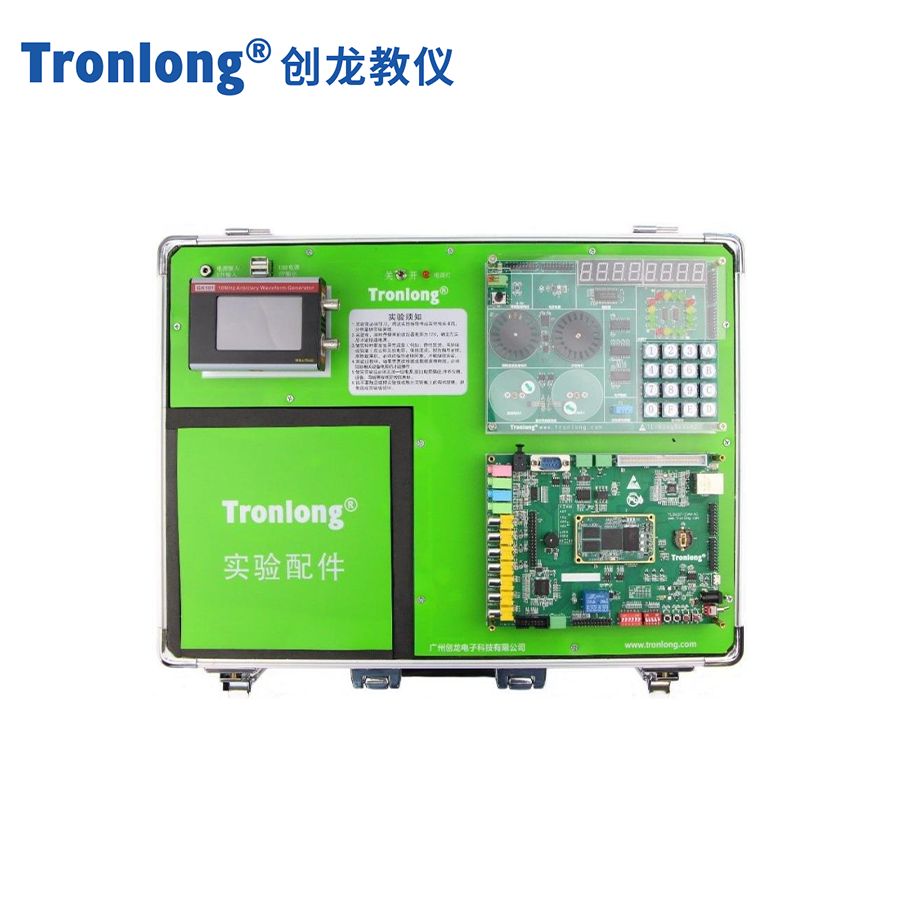

TL6437-TEB實驗箱主體正面圖

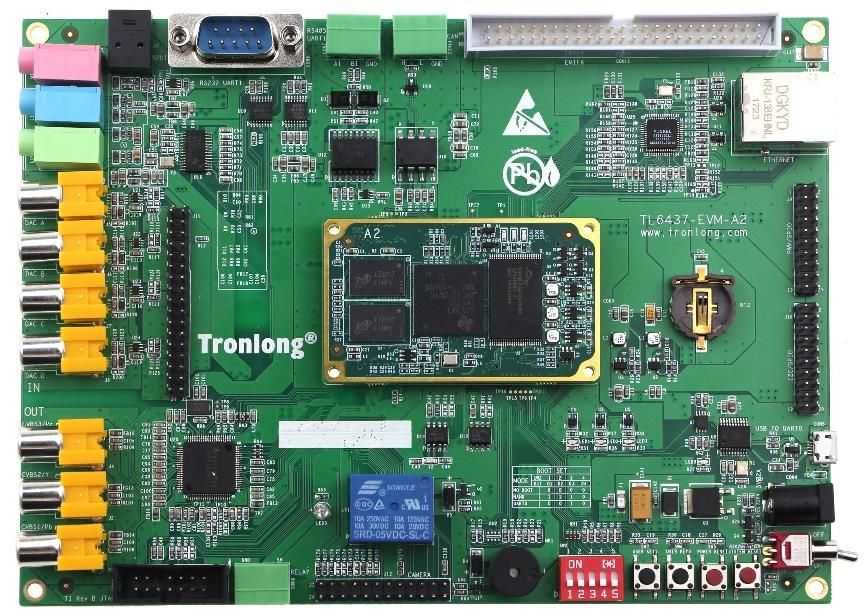

實驗主板正面圖

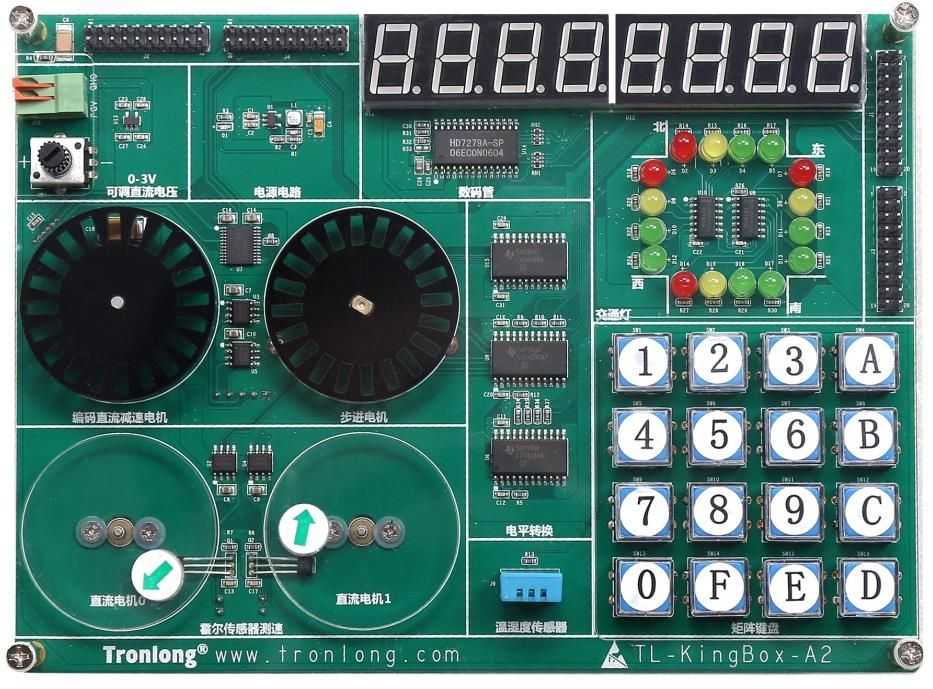

實驗拓展板正面圖

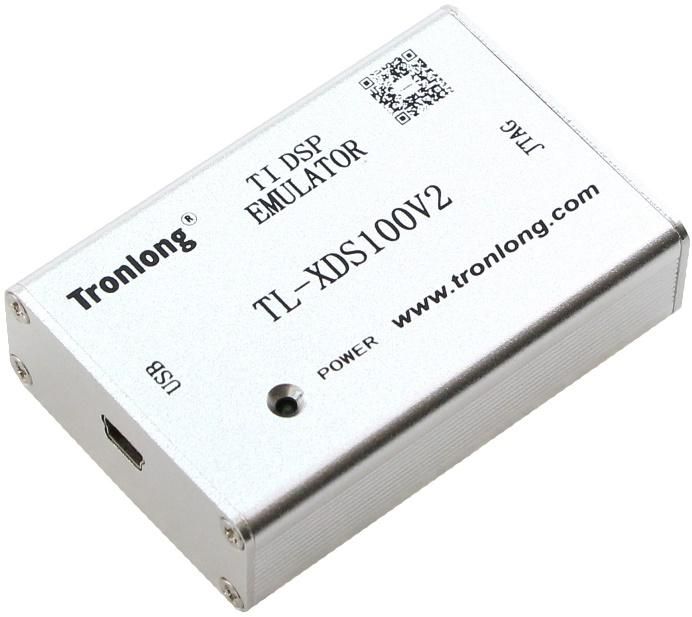

仿真器側視圖

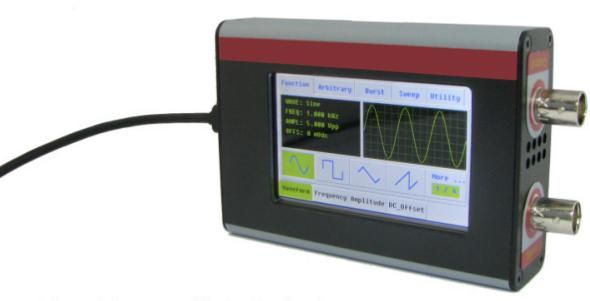

信號源側視圖

TL6437-TEB是創龍一款基于TI TMS320DM6437定點DSP處理器的可拆式新型嵌入式教學實驗箱，提供了豐富的教學實驗例程，適合高校以及研究所等實驗機構；

可拆式DSP實驗箱TL6437-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；

此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。

軟硬件參數

硬件框圖

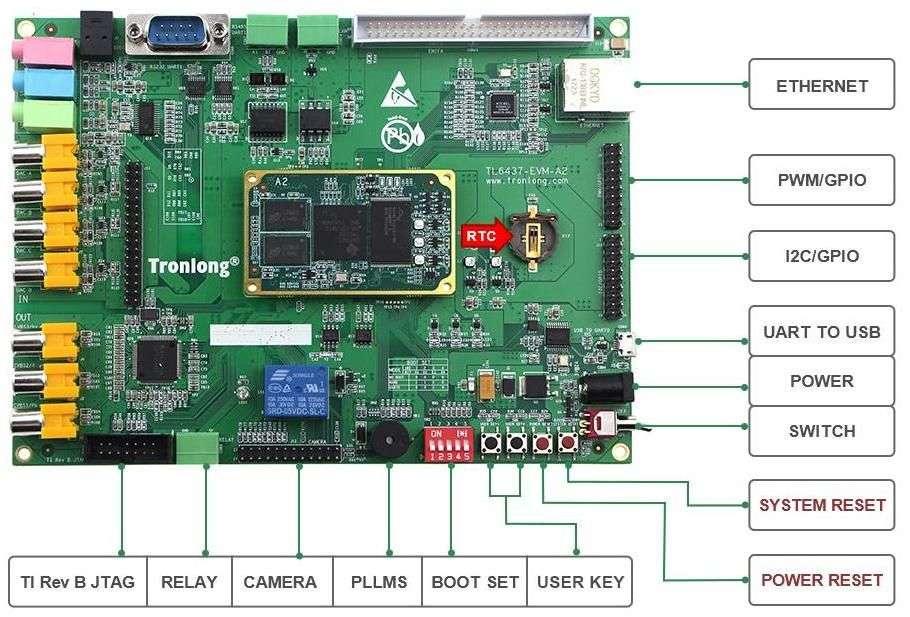

實驗主板硬件資源圖解1

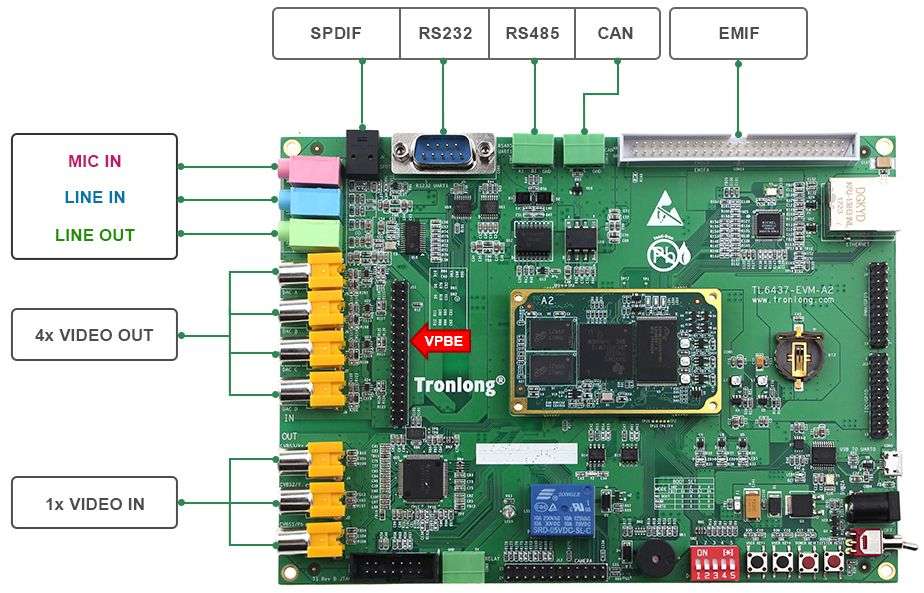

實驗主板硬件資源圖解2

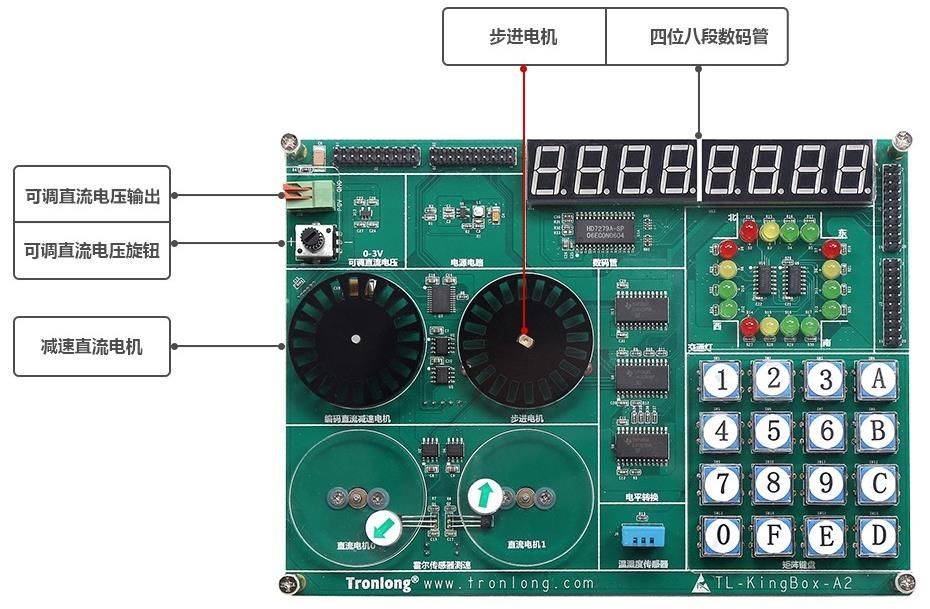

實驗拓展板硬件資源圖解1

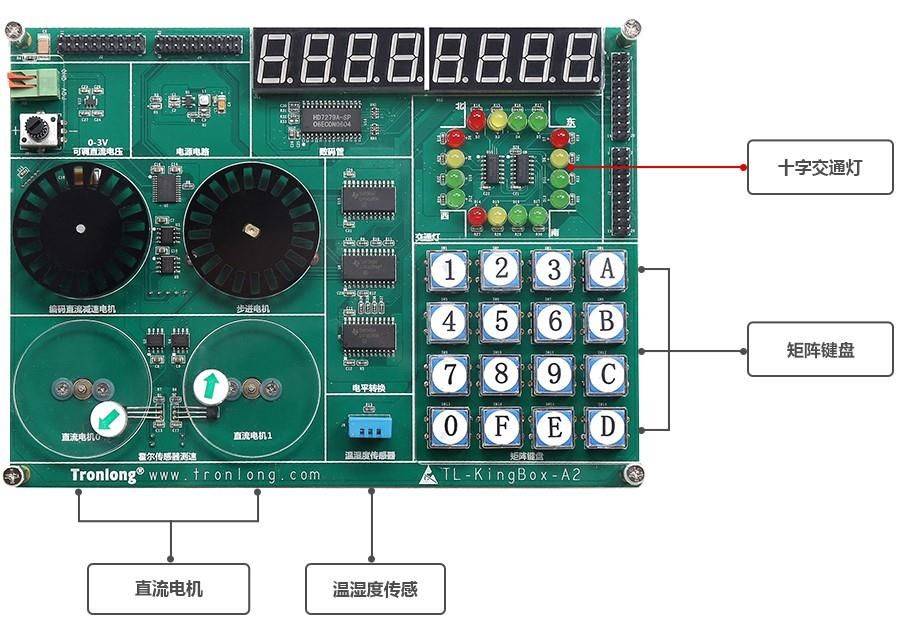

實驗拓展板硬件資源圖解2

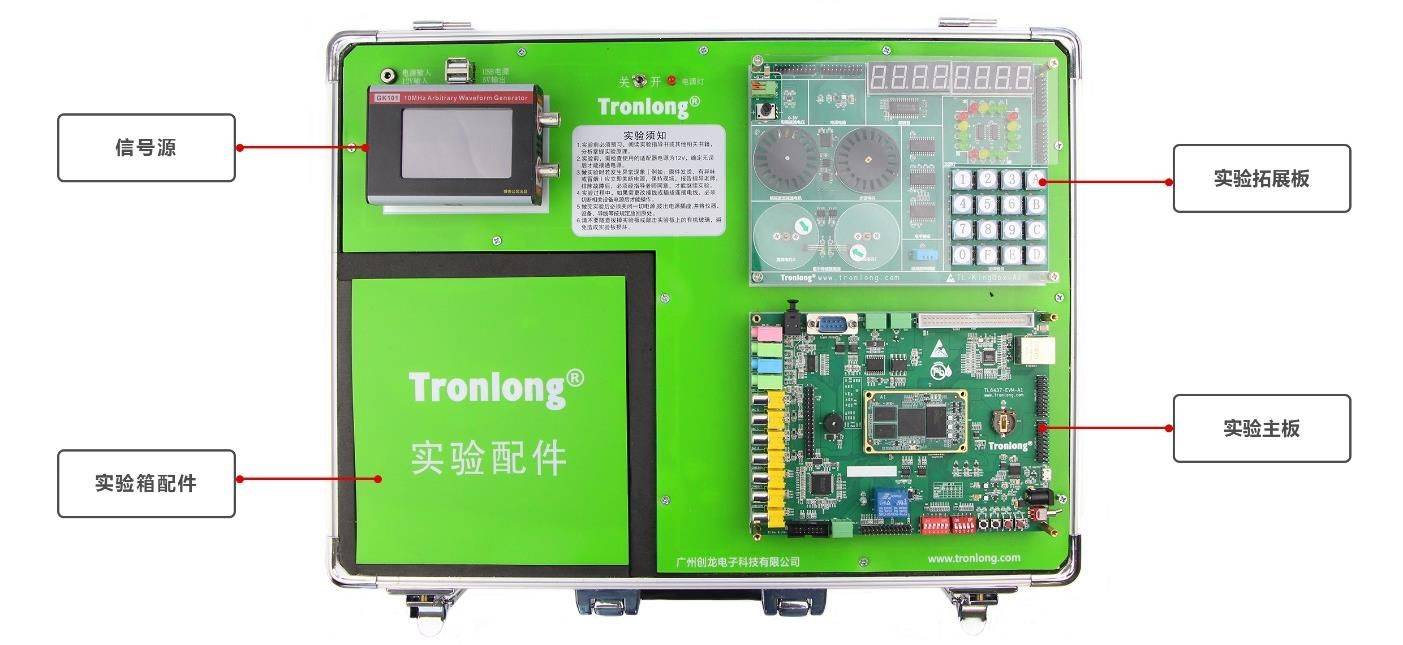

TL6437-TEB實驗箱結構圖

硬件參數

- 實驗主板硬件參數 -

CPU	TMS320DM6437，32位定點DSP C64x+，主頻600MHz
ROM	128MByte NAND FLASH
RAM	256MByte DDR2
B2B Connector	2x 50pin公頭B2B，2x 50pin母頭B2B，間距0.5mm，共200pin，合高3.5mm
IO	1x DC3簡易牛角座（2x 25pin規格），間距2.54mm 2x 20pin，2.54mm排針與KingBox實驗板連接 1x 34pin排針一個，包含EMIFA、GPIO、I2C、PWM等拓展信號
KEY	1x系統復位按鍵 1x POR復位按鍵 2x用戶按鍵
LED	3x用戶LE 1x紅色LED電源指示
JTAG	1x 14pin TI Rev B JTAG接口
BOOT SET	1x 5bit撥碼開關
RTC	1x CR1220 RTC座
Ethernet	1x RJ45以太網口，10/100M自適應
USB	Micro USB 2.0
AUDIO	1x LINE IN，1x LINE OUT，1x MIC IN，1x HEAD PHONE OUT（MCBSP1,MCASP0,SPDIF）
VIDEO OUTPUT	4x DAC復合視頻輸出
VIDEO INPUT	1x模擬視頻輸入
UART	1x RS232串口，1x RS485串口（RS485和UART1復用）
SWITCH	1x電源開關
POWER	1x 5V 2A電源接口，外徑5.5mm，內徑2.1mm

- 實驗拓展板硬件參數 -

KEY MATRIX	1x 4*4矩陣按鍵
TRAFFIC LED	1x十字交通燈
DIGITAL TUBE	1x四位八段數碼管
STEPPER MOTOR	1x五線四相步進電機
DC MOTOR	2x直流電機，帶霍爾傳感器測速功能
SLOWDOWN DC MOTOR	1x減速直流電機，帶正交編碼器輸出測速功能
ADJUSTABLE DC VOLTAGE OUTPUT	1x 0~3V可調直流電壓輸出

- 仿真器參數 -

型號	XDS100V2
調試功能	連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位	支持
ETB(Embedded Trace Buffer)	支持
目標電纜斷開檢測	支持
目標芯片掉電檢測	支持
USB 2.0高速（480Mbit/s）	支持
20pin/14pin JTAG接口	支持
1.8V與3.3V IO	支持
支持版本	CCS4、CCS5、CCS6或更高版本，不支持CCS3.3及更低版本

- 信號源參數 -

屏幕分辨率	240*400
操控方式	可觸摸彩色液晶屏
波形特性	標準波形	正弦波，方波，三角波，升鋸齒，降鋸齒，SINC，噪聲，升指數，降指數，正全波，負全波，正半波，負半波，高斯函數，直流
	采樣率	80MS/s
	垂直分辨率	14bit
	任意波點數	2~32K
	內置存儲	128M
頻率特性	輸出范圍	正弦波為1mHz~10MHz，方波為1mHz~10MHz，其他為1mHz~1MHz
	分辨率	1mHz
	精度	50ppm
電壓特性	輸出范圍	10mVpp~10Vpp
	分辨率	12bit
	準確度	設定值8%
	偏置范圍	±5V
	幅度平坦度	優于0.3dB
方波特性	方波占空比	1mHz~1MHz為0.1%~99.9%；1MHz~10MHz為固定50%
	上升/下降沿	<20ns
	過沖	<5%
其他特性	輸出阻抗	50歐姆
	斜波對稱度	0.1%~99.9%
	同步信號	4.8V~5.2V，TTL電平
	電源需求	直流4.75V~5.25V，<400mA
	顯示特性	3寸
	尺寸	116mm76mm26mm（長寬高）
	重量	180g

軟件參數

DSP端軟件支持	裸機、SYS/BIOS操作系統
CCS版本號	CCS5.5

開發資料

創龍?zhí)峁┝舜罅康拈_發資料，創造了TMS320DM6437平臺開發的新局面，已成為TMS320DM6437開發者的重要合作企業。

教學資源

提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。

目錄詳見附錄A，教學實驗主要包括：

· DSP實驗環境搭建與CCS開發基礎

· DSP基礎外設實驗

· 語音類實驗

· 視頻類實驗

工程資源

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易。

工程開發例程詳見附錄B，開發例程主要包括：

· 基于DSP端的裸機開發例程

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
商業級溫度	0℃	/	70℃
工業級溫度	-40℃	/	85℃
工作電壓	/	5V	/

實驗箱機械尺寸

名稱	長	寬	高
實驗箱箱體	480MM	350MM	175MM
實驗主板	185MM	135MM	/
實驗拓展板	185MM	135MM	/

實驗箱套件清單

名稱	數量
TL6437-TEB實驗主板	1塊
TL6437-TEB實驗拓展板	1塊
信號源	1個
TL-XDS100V2仿真器	1個
12V 2A電源適配器	1個
實驗箱資料光盤	1套
RS232交叉串口母母線	1條
USB轉RS232串口線	1條
Micro USB線	1條
直連網線	1根

附錄A 教學實驗

DSP實驗環境搭建與CCS開發基礎	安裝CCS與串口調試工具
	CCS開發入門
	基于CCS仿真調試、程序加載與燒寫
	CCS工程新建、編譯和導入
	編寫基于C語言的DSP程序
DSP基礎外設實驗	LED燈控制及寄存器配置實驗
	蜂鳴器測試實驗
	按鍵與4x4鍵盤輸入控制實驗（按鍵中斷輸入）
	繼電器測試實驗
	UART串口收發實驗（查詢與中斷方式）
	高精度脈沖寬度調制器PWM輸出測試實驗
	定時器/計數器控制實驗
	直流電機控制實驗
	步進電機控制實驗
	網絡通訊實驗
	RS485串口查詢功能測試實驗
	RS232串口功能測試實驗
	CAN總線測試實驗
	IIC_EEPROM測試實驗
語音類實驗	音頻采集與播放測試實驗
視頻類實驗	復合視頻輸入輸出測試實驗

附錄B 開發例程

- 基于DSP端的裸機開發例程 -

例程	功能
LED	GPIO 輸出（LED燈）
KEY_LED	GPIO輸出（按鍵中斷）
PWM_BUZZER	驅動蜂鳴器發聲（按鍵控制）
RELAY	GPIO 控制繼電器的閉合與斷開
TIMER0	定時器 0
UART0_INT	UART0串口中斷收發
UART0_POLL	UART0串口查詢收發
IIC_EEPROM	IIC_EEPROM讀寫
NANDFLASH	NAND FLASH讀寫測試
DDR	DDR訪問測試
AUDIO_LINE_IN	Line In音頻輸入
AUDIO_LINE_OUT	Line Out音頻輸出
AUDIO_MIC_IN	Mic In音頻輸入
UART1_POLL	UART1串口查詢收發
UART1_INT	UART1串口中斷
RS485_UART1_POLL	RS485 串口查詢方式數據收發
VIDEO_LOOP	視頻輸入和輸出
VIDEO_COLOBARS	顯示器條紋測試
