ARM Cortex-A9 實驗箱：TL4379-TEB

產品系列：Cortex-A9

匹配課程：《ARM技術與應用》

處理器架構：ARM

免費申請?jiān)囉?/a>

產品詳情資料下載產品視頻可選配件

實驗箱簡介

軟硬件參數

可選拓展模塊

開發資料

電氣特性

實驗箱機械尺寸

實驗箱套件清單

附錄A 教學實驗

附錄B 開發例程

技術支持

增值服務

實驗箱簡介

基于TI AM4379 ARM Cortex-A9 CPU，主頻高達1GHz，低功耗DDR3L，性能比上一代Sitara處理器AM335x提高40%，性價比高；

可拆式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、實驗拓展板、觸摸屏、仿真器及相關實驗配件組成；

實驗主板標配7寸可觸摸電阻屏，支持RS232、RS485、SD、GPMC、SPI、CAN、UART、USB、ADC、RTC、LCD觸摸屏接口、千兆網口、音頻輸入輸出接口、HDMI視頻輸出接口、攝像頭接口等接口；

實驗拓展板支持：步進電機、直流電機（配霍爾傳感器）、減速電機、4*4矩陣鍵盤、數碼管、十字交通燈、溫濕度傳感器、可調直流電壓輸出；

實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；

工業級核心板，尺寸僅58mm*35mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；

不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；

適用于通信、計算機、自動化等教學領域。

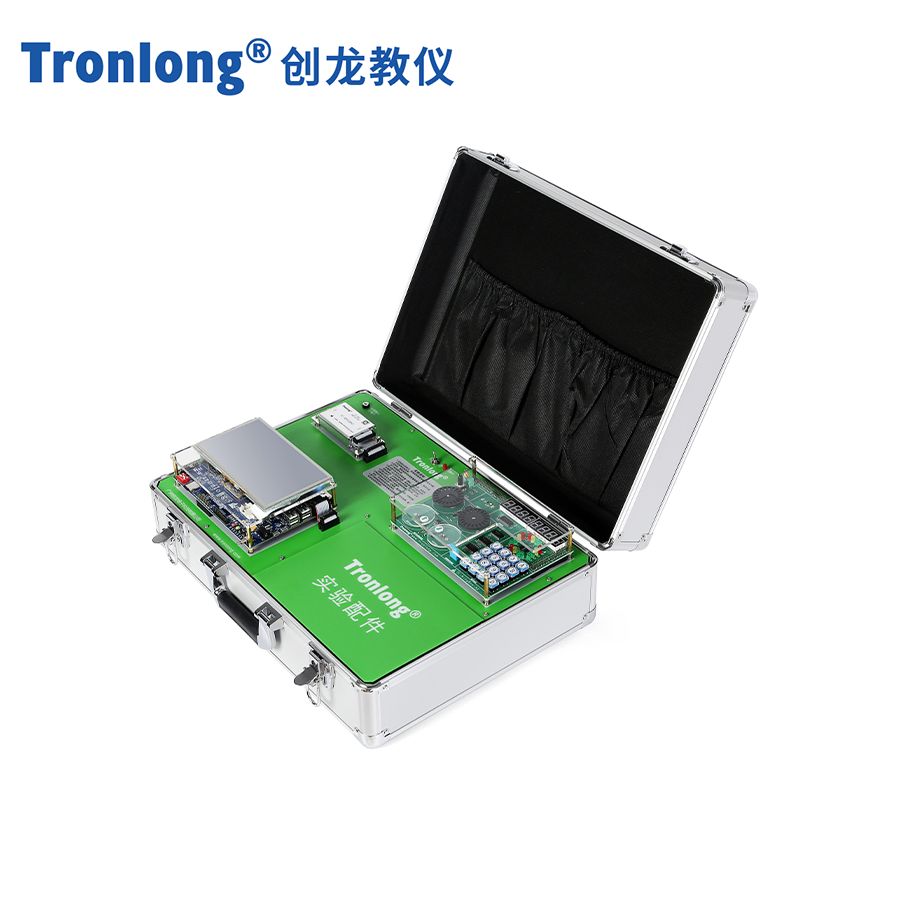

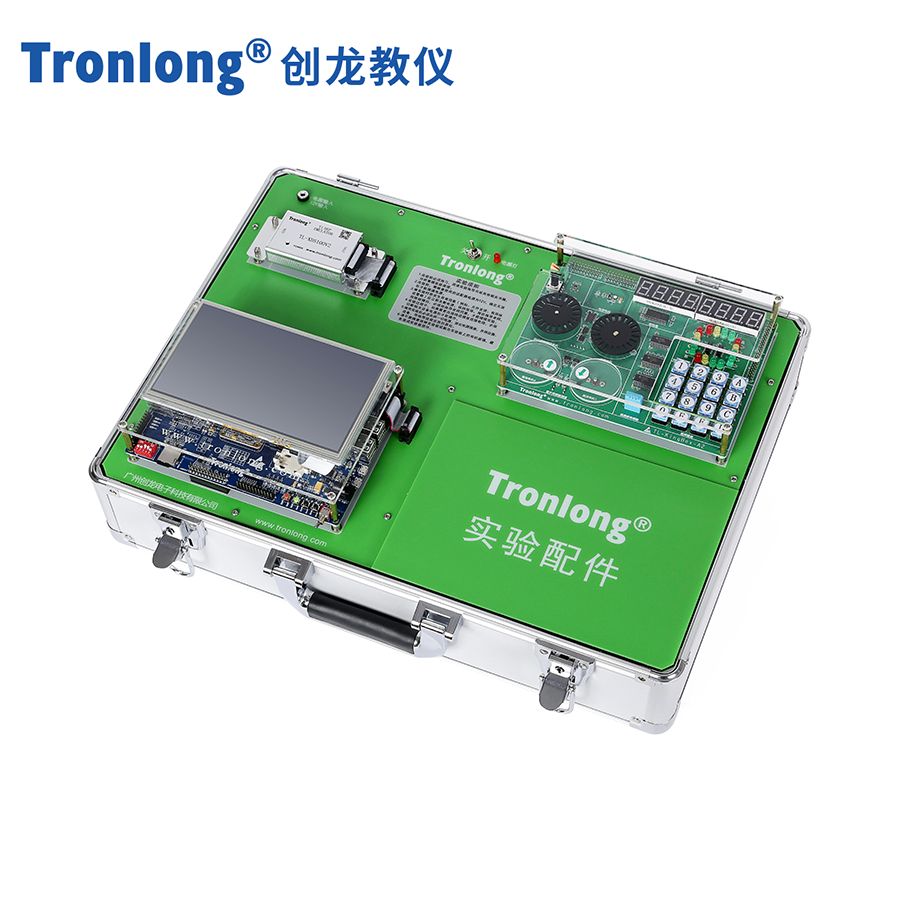

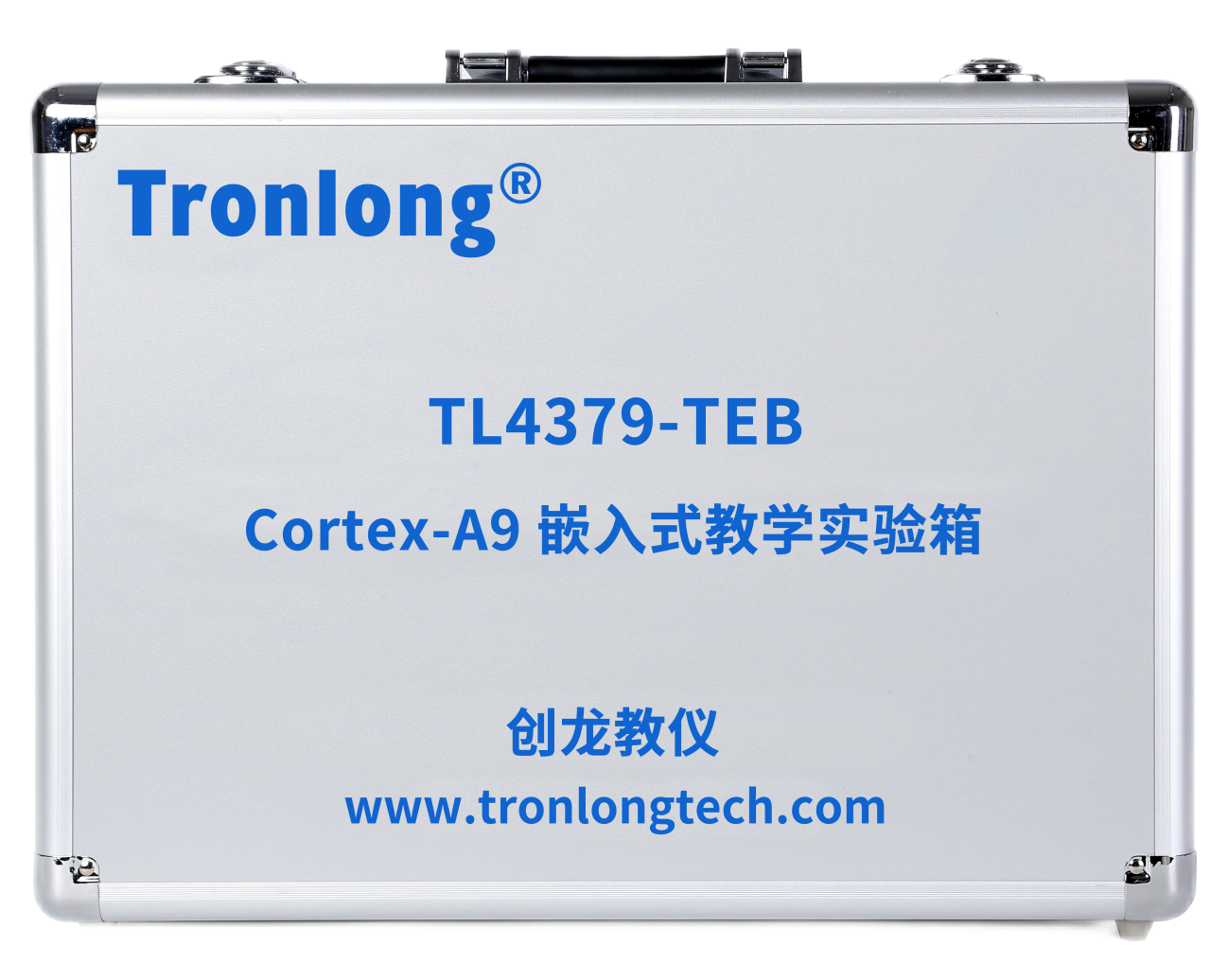

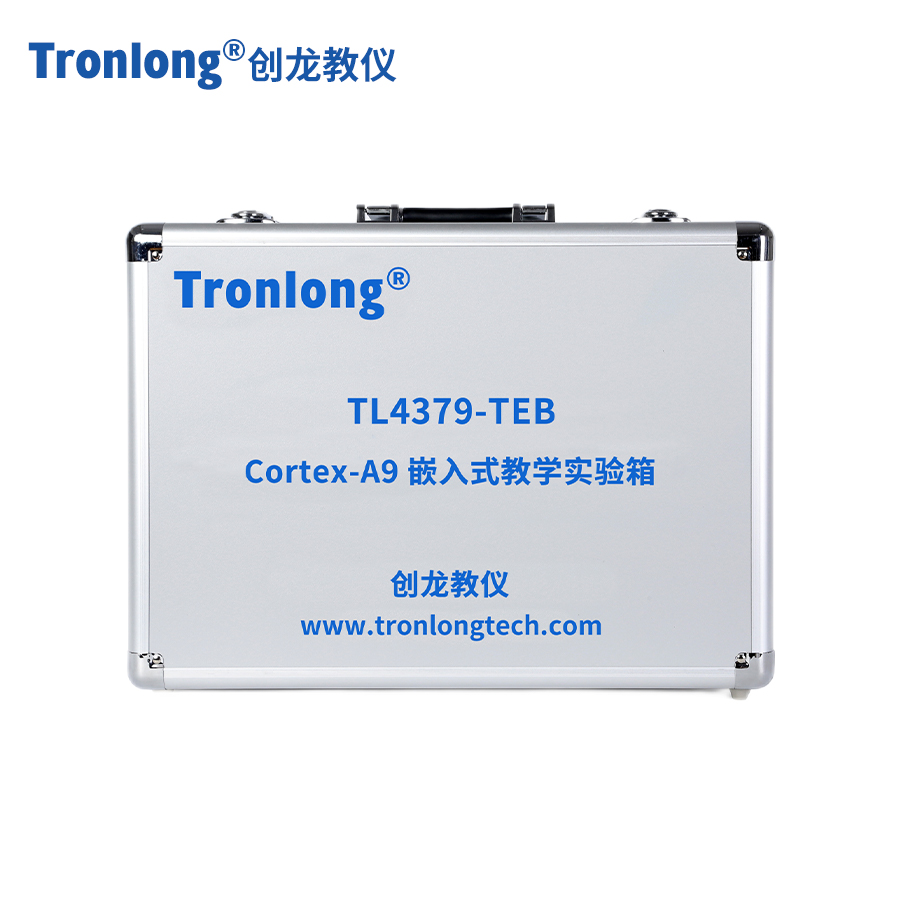

TL4379-TEB實驗箱外觀圖

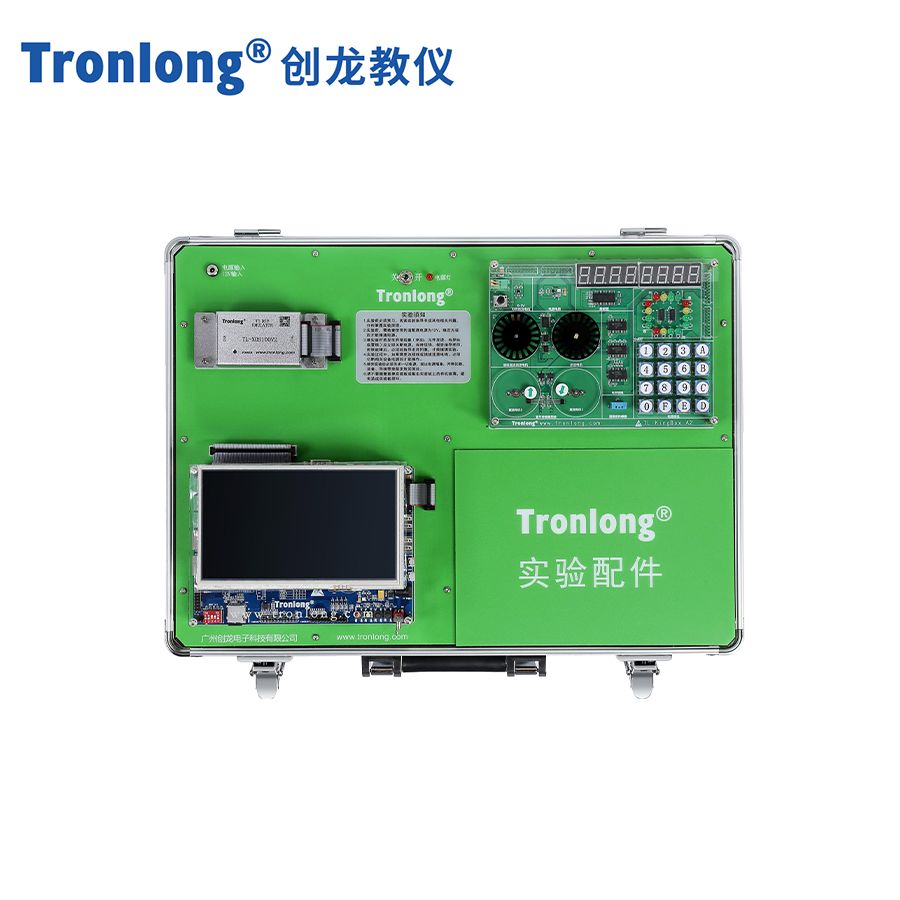

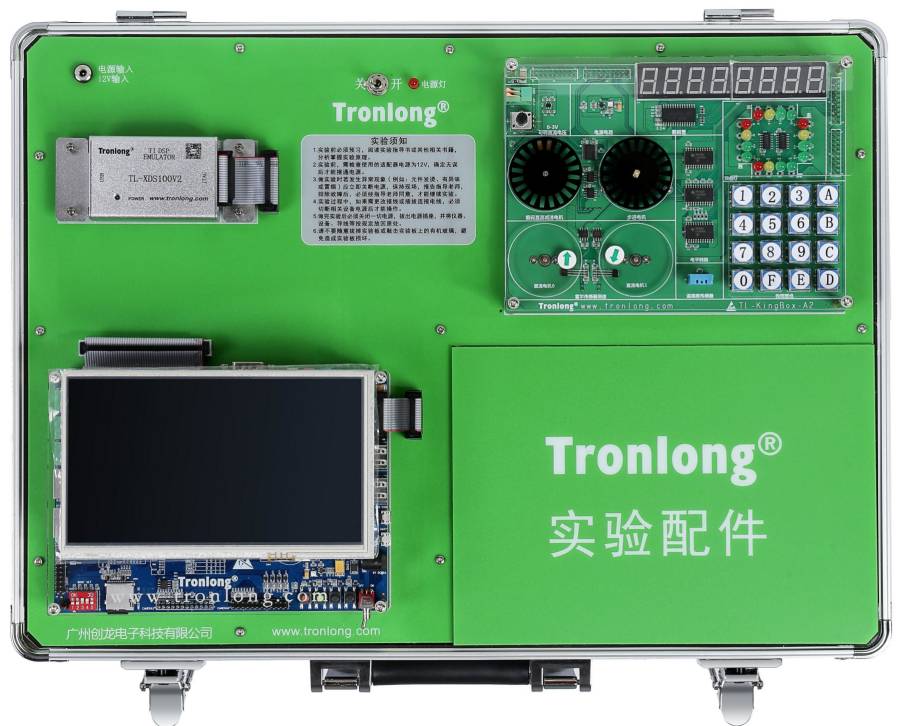

TL4379-TEB實驗箱主體正面圖

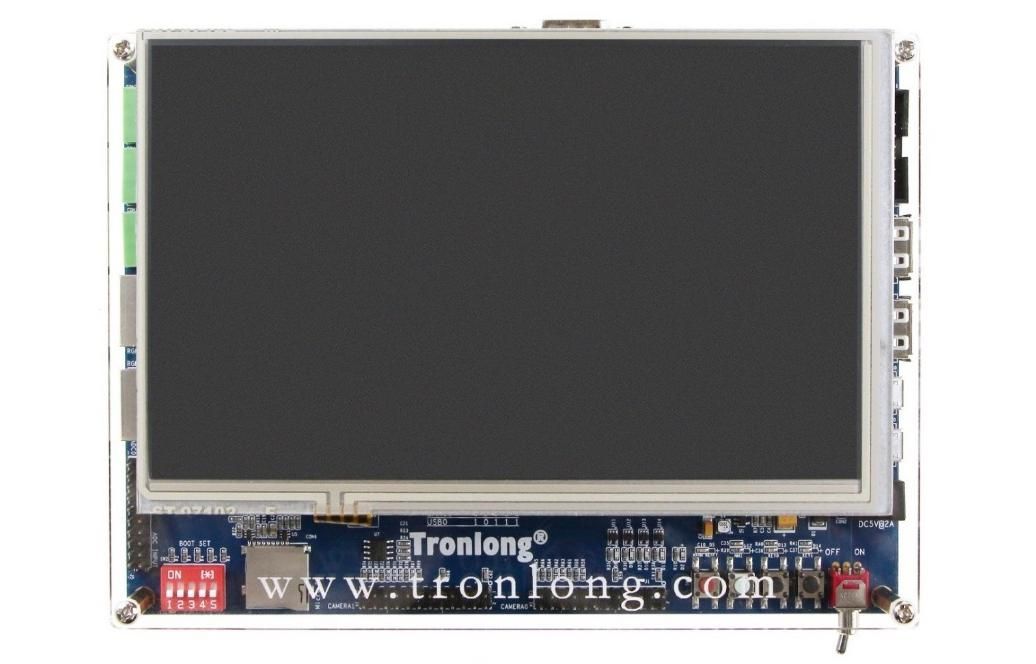

實驗主板正面圖

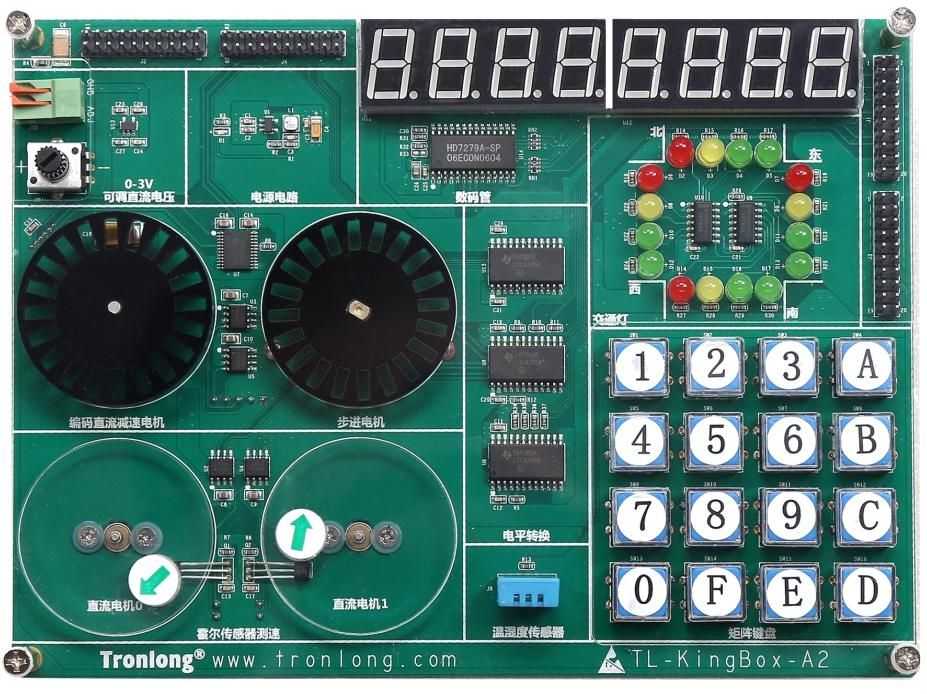

實驗拓展板正面圖

仿真器側視圖

TL4379-TEB是創龍一款基于TI AM4379的ARM Cortex-A9可拆式新型嵌入式教學實驗箱，提供了豐富的教學實驗和開發例程，適合高校以及研究所等實驗機構；

可拆式ARM Cortex-A9實驗箱TL4379-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；

此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。

軟硬件參數

硬件框圖

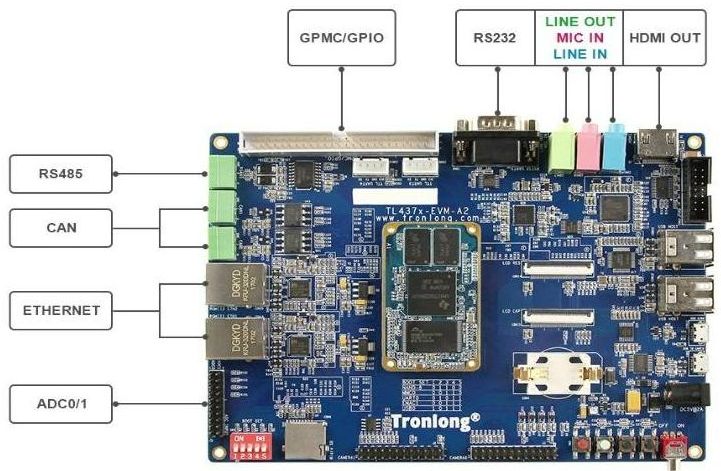

實驗主板硬件資源圖解1

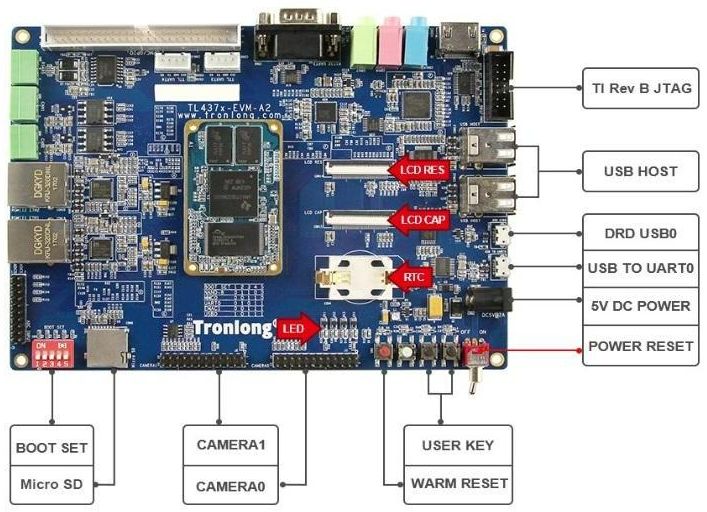

實驗主板硬件資源圖解2

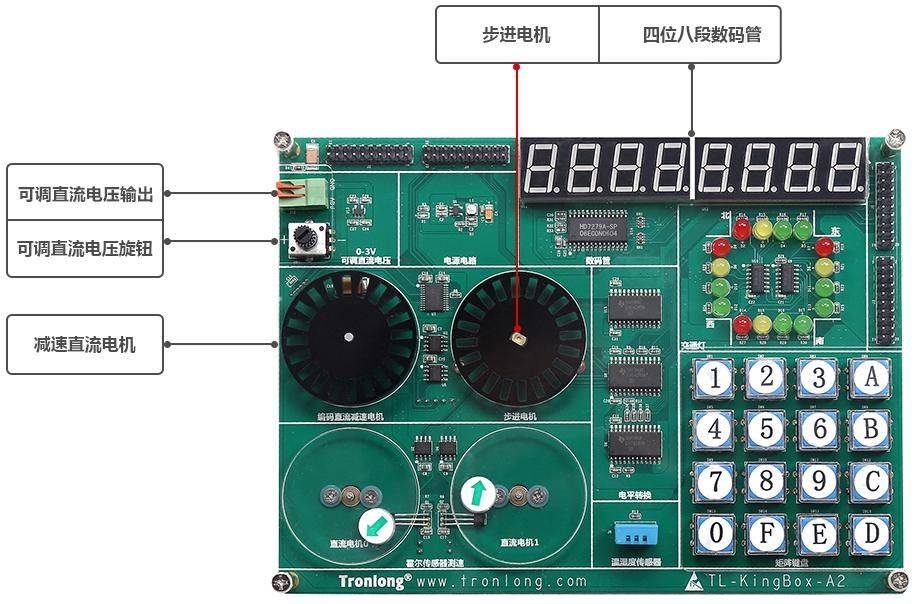

實驗拓展板硬件資源圖解1

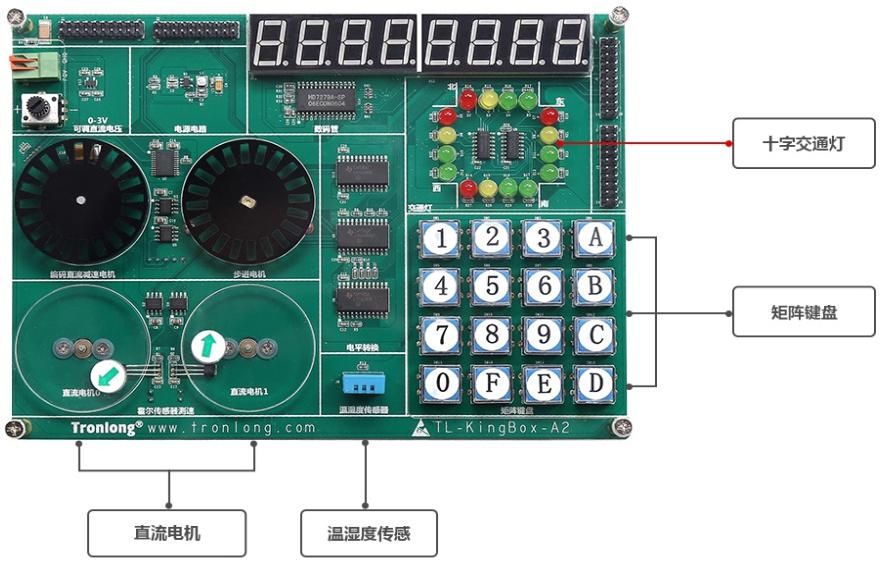

實驗拓展板硬件資源圖解2

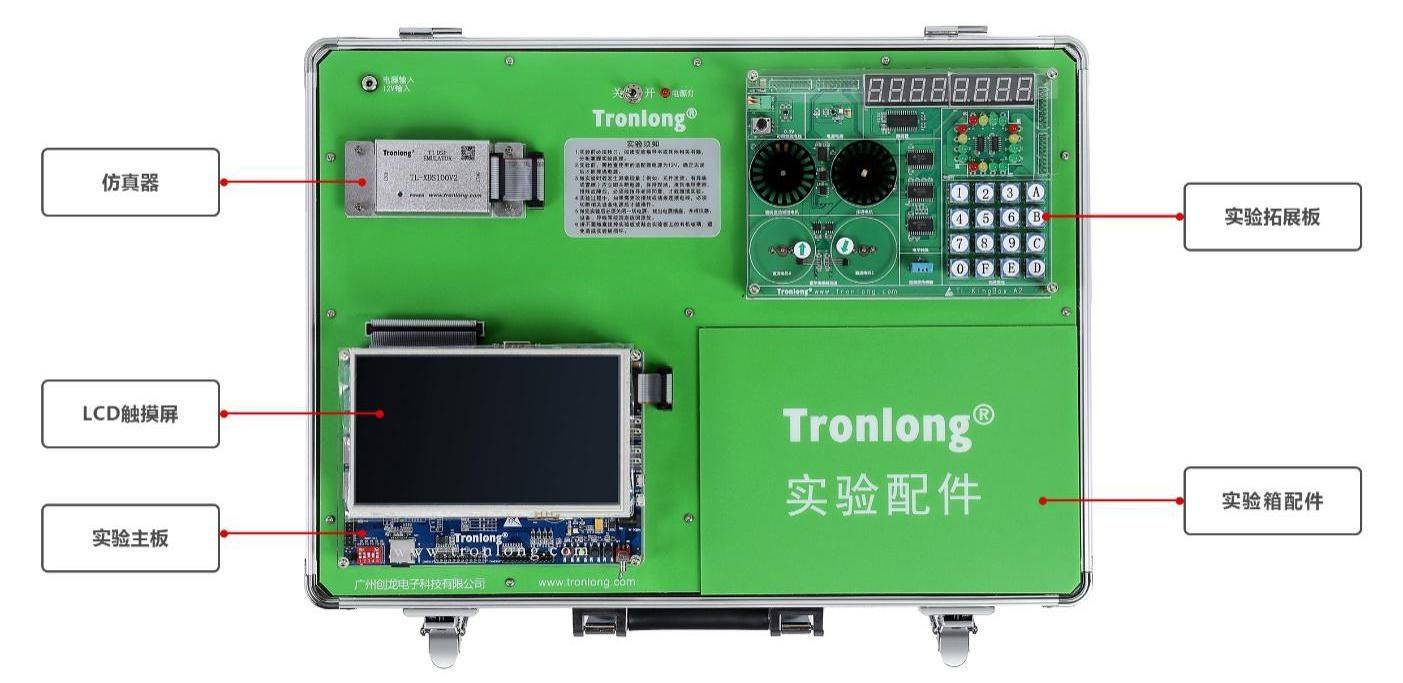

TL4379-TEB實驗箱結構圖

硬件參數

- 實驗主板硬件參數 -

CPU	TI AM4379，ARM Cortex-A9 CPU，主頻1GHz
ROM	512MByte NAND FLASH
RAM	512MByte DDR3L
FRAM	1x FM24CL04B-GTR，4Kbit
B2B Connector	2x 60pin公座B2B，2x 60pin母座B2B，共240pin，間距0.5mm，合高4.0mm
IO	1x 50pin IDC3簡易牛角座，間距2.54mm，包含GPMC、GPIO、I2C、SPI、EHRPWM、eCAP、eQEP等拓展信號
KEY	1x非屏蔽中斷按鍵
	2x可編程輸入按鍵
	1x熱復位按鍵
LED	1x供電指示燈
LED	4x可編程指示燈
JTAG	1x 14pin TI Rev B JTAG接口
BOOT SET	1x 5bit啟動方式選擇撥碼開關
SD CARD	1x SD卡接口
RTC	1x CR2032 RTC座
ADC	2x 8-ch 12-bit ADC
CAMERA	2x攝像頭接口，2x 12pin排針方式
AUDIO IN	1x 3.5mm LINE IN音頻輸入接口
AUDIO IN	1x 3.5mm MIC IN音頻輸入接口
AUDIO OUT	1x 3.5mm LINE OUT音頻輸出接口
HDMI	1x HDMI輸出接口
DISPLAY	1x LCD CAP電容觸摸屏接口
DISPLAY	1x LCD RES電阻觸摸屏接口
USB	1x DRD（Dual-Role-Device - Host or Device） USB 2.0接口
USB	4x USB HOST，USB 2.0接口
UART	1x Debug UART0，Micro USB接口
	1x RS232 UART3，使用DB9接口，提供4pin電平測試端口，全雙工模式
	1x RS485 UART4，使用3位插拔式接線端子，提供4pin電平測試端口，半雙工模式
Ethernet	2x RGMII Ethernet RJ45接口，10/100/1000M自適應
CAN	2x CAN總線接口，使用3位插拔式接線端子
SWITCH	1x電源側撥小搖頭開關
POWER	1x 5V 2A直流輸入DC-005電源接口，外徑5.5mm，內徑2.1mm

- 實驗拓展板硬件參數 -

KEY	1x 4*4矩陣按鍵
TRAFFIC LIGHT	1x十字交通燈
NIXIE TUBE	1x四位八段數碼管
MOTOR	1x五線四相步進電機
	2x直流電機，帶霍爾傳感器測速功能
	1x減速直流電機，帶正交編碼器輸出測速功能
SENSOR	1x溫濕度傳感器
POWER OUTPUT	1x 0~3V可調直流電壓輸出

- 仿真器特性 -

型號	XDS100V2
調試功能	連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位	支持
ETB(Embedded Trace Buffer)	支持
目標電纜斷開檢測	支持
目標芯片掉電檢測	支持
USB 2.0高速（480Mbit/s）	支持
20pin/14pin JTAG接口	支持
1.8V與3.3V IO	支持
支持版本	CCS4、CCS5、CCS6或更高版本，不支持CCS3.3及更低版本

軟件參數

ARM端軟件支持	裸機、Linux-3.14.43，Linux-RT-4.9.65
CCS版本號	CCS6.1
圖形界面開發工具	Qt
軟件開發套件提供	Processor-SDK Linux、Processor-SDK Linux-RT
Linux驅動支持	NAND FLASH	DDR3
	SPI FLASH	I2C FRAM
	MMC/SD	7in Touch Screen LCD(Cap)
	USB 1.1 HOST	USB 2.0 OTG
	LED	BUTTON
	RS232	RS485
	AUDIO TLV320AIC3106	Ethernet KSZ9031 RGMII
	CAN	USB Keyboard
	4.3in Touch Screen LCD(Res)	7in Touch Screen LCD(Res)
	TTL_UART	RTC
	ADC	CMOS Sensor OV2659
	HDMI SIL9022ACNU	USB GPS
	USB 3G ZTE MC2716	USB WIFI RTL8188
	USB Mouse

可選拓展模塊

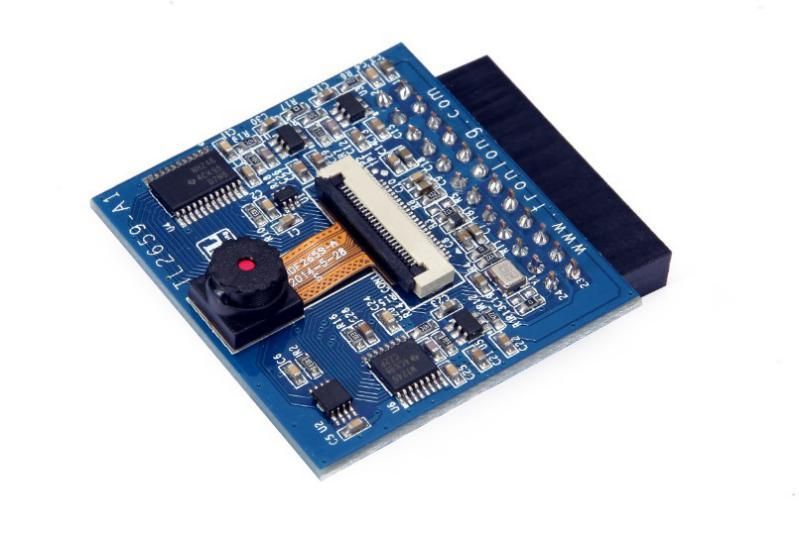

TL2659H CMOS攝像頭模塊（標配）

模塊名稱	通信接口
TL2659H CMOS攝像頭模塊（標配）	Camera0

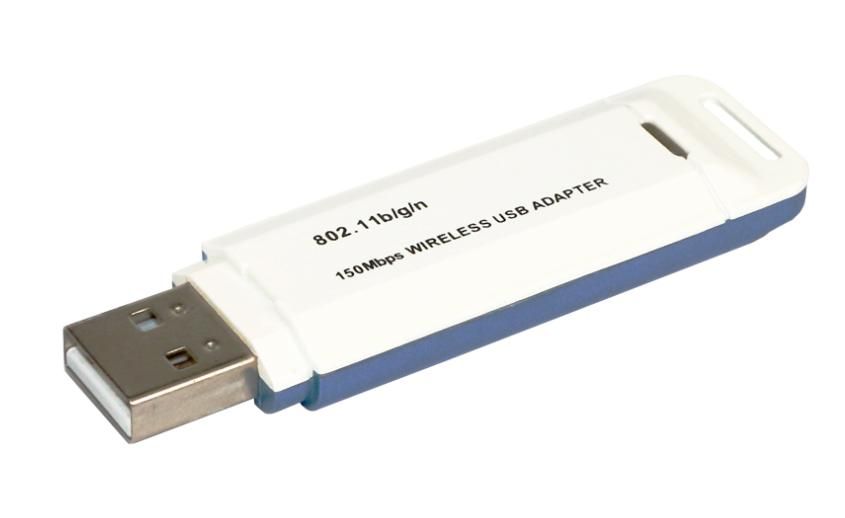

RTL8188CUS USB WIFI 模塊

模塊名稱	通信接口
RTL8188CUS USB WIFI 模塊	USB 2.0 HOST接口

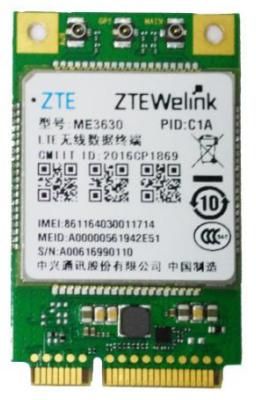

ME3630 4G 模塊

模塊名稱	通信接口
ME3630 4G 模塊	USB 2.0 HOST接口

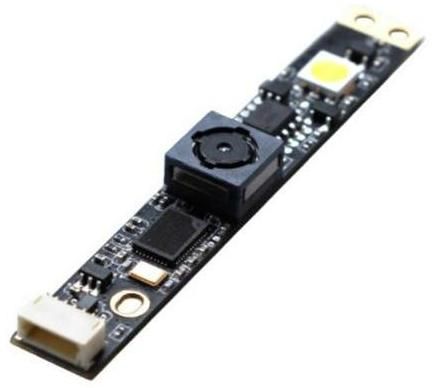

OV5640 USB 攝像頭

模塊名稱	通信接口
OV5640 USB 攝像頭	USB 2.0 HOST接口

備注：其他拓展模塊需求請與銷售人員聯系。

開發資料

創龍?zhí)峁┝舜罅康拈_發資料，創造了ARM4379平臺開發的新局面，已成為AM4379開發者的重要合作企業。

教學資源

提供完整的實驗代碼和基于創龍TL4379-TEB的Qt界面開發教程，以及入門教程和適合教學的《教學實驗指導手冊》。

目錄詳見附錄A，教學實驗主要包括：

· 實驗環境搭建與開發基礎

· 系統移植開發實驗

· 基于Linux的ARM基礎外設實驗

· Linux Qt圖形界面開發入門實驗

· 裸機實驗

工程資源

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

提供系統燒寫鏡像、內核驅動源碼、文件系統源碼以及豐富的Demo程序。

開發例程詳見附錄B，開發例程主要包括：

· 快速體驗開發例程

· 基于StarterWare的裸機開發例程

· 基于ARM的Linux應用開發例程

· EtherCAT開發例程

· 基于PRU的開發例程

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
商業級溫度	0℃	/	70℃
工業級溫度	-40℃	/	85℃
工作電壓	/	5V（±5%）	/

實驗主板功耗測試

類別	典型電壓	典型電流	典型功耗
核心板	5V	193mA	0.97W
整板	5V	478mA	2.39W

備注：功耗測試基于創龍TL4379-EVM開發板進行。

實驗箱機械尺寸

名稱	長	寬	高
實驗箱箱體	480MM	350MM	175MM
實驗主板	180MM	130MM	/
實驗拓展板	185MM	135MM	/

實驗箱套件清單

名稱	數量
TL4379-TEB實驗主板	1塊
TL4379-TEB實驗拓展板	1塊
TL-XDS100V2仿真器	1個
TL2659H CMOS攝像頭模塊	1個
12V 2A電源適配器	1個
實驗箱資料光盤	2套
7寸LCD觸摸屏	1個
Micro SD系統卡	1個
SD卡讀卡器	1個
Micro USB線	1條
直連網線	1根
Micro OTG轉接頭	1個
HDMI線	1根
RS232交叉串口母母線	1條
USB轉RS232串口線	1條
耳機	1根
音頻線	1根
杜邦線	若干
導線	若干

附錄A 教學實驗

ARM 裸機實驗環境搭建與開發基礎	安裝CCS與串口調試工具
ARM 裸機實驗環境搭建與開發基礎	CCS開發入門
裸機實驗	LED控制實驗
	SD卡訪問實驗
	UART串口收發實驗
	定時器控制實驗
	LCD測試實驗
	攝像頭采集與顯示實驗
	4x4鍵盤輸入控制實驗
	溫濕度傳感器采集實驗
	數碼管顯示實驗
	交通燈顯示實驗
	步進電機控制實驗
	直流電機控制實驗
	減速直流電機控制實驗
ARM Linux實驗環境搭建與Linux開發基礎	安裝虛擬機與Ubuntu操作系統
	設置共享目錄或Samba共享工具
	建立交叉編譯環境
	Linux開發基礎實驗
系統移植開發實驗	U-Boot移植基礎實驗
	Linux內核移植基礎實驗
	根文件系統移植基礎實驗
基于Linux的ARM基礎外設實驗	LED燈控制實驗
	按鍵輸入控制實驗
	LCD觸摸屏測試實驗
	UART串口收發實驗
	I2C讀寫操作實驗
	看門狗測試實驗
	ADC數據采集實驗
	音頻輸入與輸出實驗
	USB通信實驗
	網絡通信實驗
	USB WIFI連接實驗
	USB 4G模塊功能實驗
	視頻采集與顯示實驗
Linux Qt圖形界面開發入門實驗	搭建Qt開發環境
	helloworld Qt程序開發
	LED Qt程序開發
	添加中文字庫顯示

備注：其他實驗需求請與銷售人員聯系

附錄B 開發例程

- 快速體驗開發例程 -

例程	功能
SD卡拷貝文件	SD卡拷貝文件到開發板
OpenSSH拷貝文件	通過OpenSSH在PC機和開發板之間傳送文件
helloworld	基本應用例程
GPIO_LED	GPIO輸出（LED燈）
GPIO_KEY	GPIO輸入（按鍵中斷）
UART0、MMC0（SD）	UART0和MMC0（SD）啟動測試
RS232	RS232接口測試
RS485	RS485接口測試
TTL	TTL接口測試
FRAM	FRAM讀寫測試
DDR	內存讀寫
SD卡	SD卡讀寫測試
NAND FLASH	NAND FLASH讀寫速度測試
LCD背光	LCD亮度調節
Matrix	運行Matrix用戶界面程序
LCD	屏幕校準與尺寸切換
HDMI	HDMI顯示
USB	USB鼠標、攝像頭、OTG、HOST測試
GPS	GPS模塊測試
sqlite	sqlite測試
OV2659	攝像頭模塊測試
OV5640	攝像頭模塊測試
AD采集	AD數據采集測試
音頻	音頻播放測試
網絡	網絡連通與速度測試
USB 3G	USB 3G模塊測試
USB 4G	USB 4G模塊測試
USB WIFI	USB WIFI模塊測試
PWM	PWM測試

- 基于StarterWare的裸機開發例程 -

例程	功能
GPIO_LED	GPIO輸出（LED燈）
SD卡	測試SD卡啟動shell命令
NandFlash	NAND FLASH讀寫測試
RTC	RTC時鐘
UART	串口回顯
timer	定時器回顯
WatchDog	看門狗
LCD	LCD顯示
tcpecho	tcp回顯
httpserver	http服務
CAMERA	攝像頭圖像顯示
can_frame_tx_rx	can接口數據收發

- 基于ARM的Linux應用開發例程 -

例程	功能
button_listener	檢測按鍵的按下事件，并打印相應信息
flashing_led	控制LED閃爍
eeprom_rw	eeprom讀寫測試
tcp_echo_server	TCP服務器
tcp_echo_client	TCP客戶端
udp_echo_server	UDP服務器
udp_echo_client	UDP客戶端
uart_rw	串口讀寫
lcd_backlight_ctrl	LCD背光測試
can_rw	CAN讀寫測試
