DSP C5000嵌入式實驗箱：TL5509-TEB
產品系列：C5000
匹配課程：《DSP技術與應用》
處理器架構：DSP
實驗箱簡介
軟硬件參數
開發資料
電氣特性
實驗箱機械尺寸
實驗箱套件清單
附錄A 教學實驗
附錄B 開發例程
技術支持
增值服務
實驗箱簡介
基于TI TMS320VC5509A架構的定點DSP C55x音頻專用處理器，主頻200MHz，兩個ALU和兩個17x17位乘法累加器，高達400MMACS，支持DMA傳輸，運算能力強；
可拆式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、仿真器、3寸全功能觸摸彩屏信號源及相關實驗配件組成；
實驗主板支持：I2C、RTC、以太網口、音頻輸入輸出接口、多通道AD、DA、RS232、EMIF、LCD等接口和蜂鳴器、紅外接收器、繼電器、LED等外設；
實驗拓展板支持：步進電機、直流電機（配霍爾傳感器）、減速電機、4*4矩陣鍵盤、數碼管、十字交通燈、溫濕度傳感器、可調直流電壓輸出；
實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；
體積極小的核心板，尺寸為67.5mm*31mm，采用SO-DIMM200金手指連接，可用于科學研究、畢業設計、電子競賽、產品開發使用；
不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；
適用于音頻處理、信號處理、測控、自動化等教學領域。

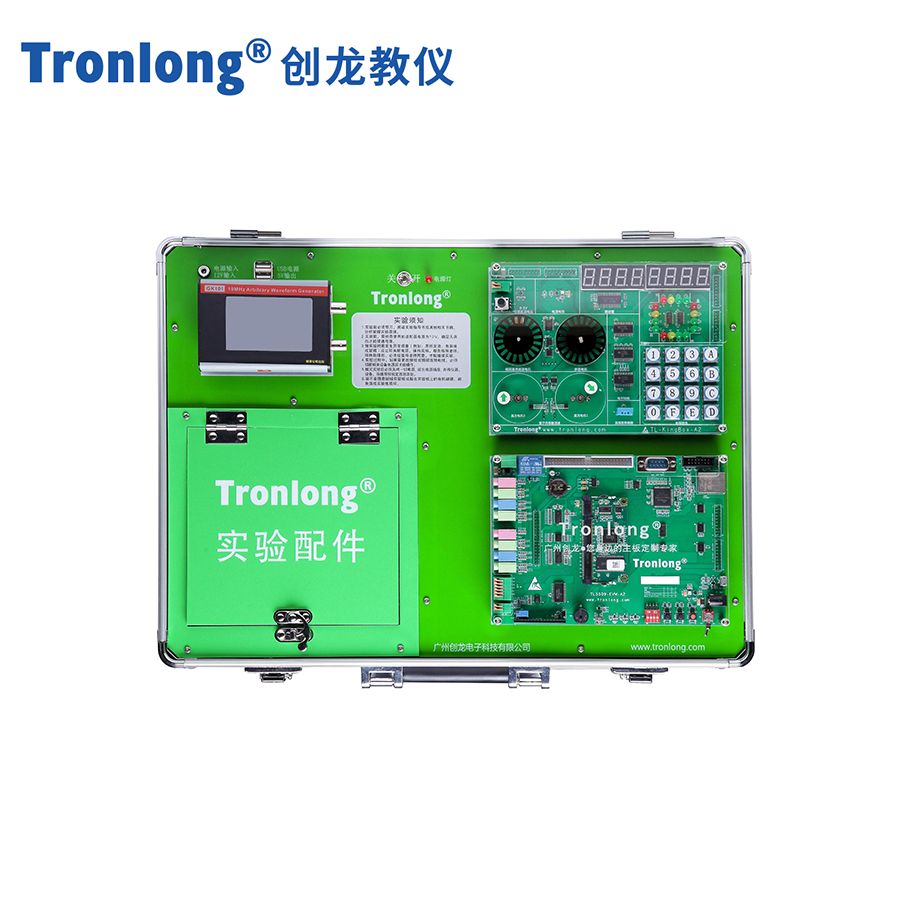

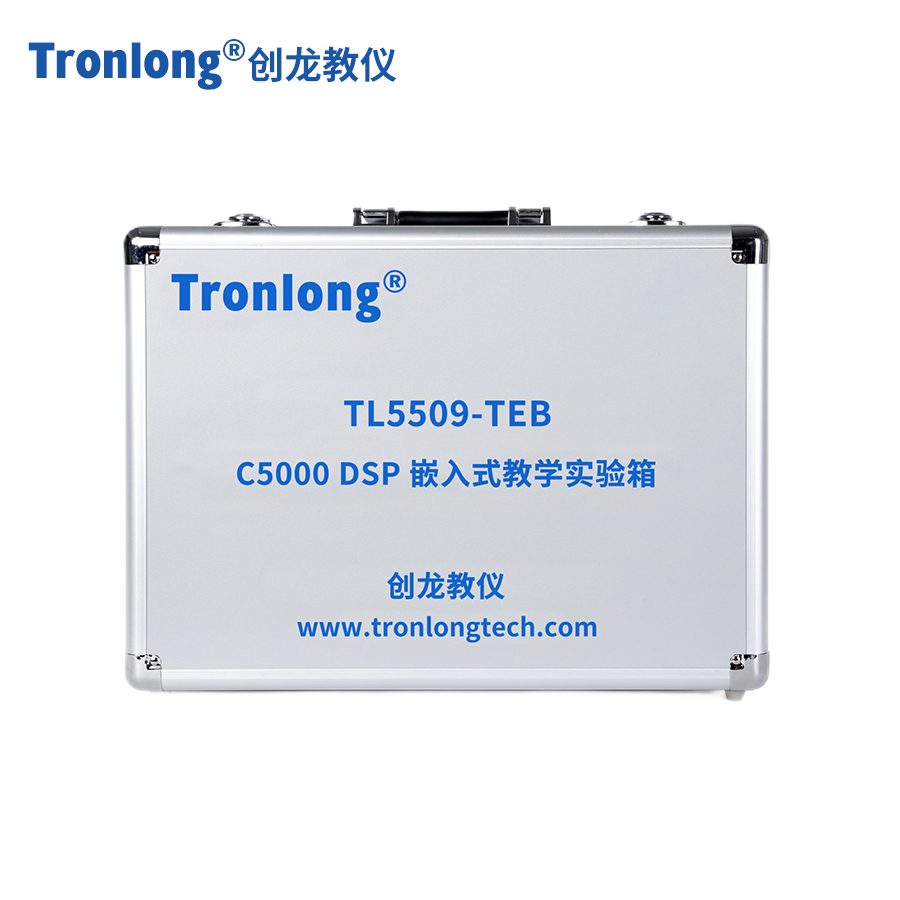

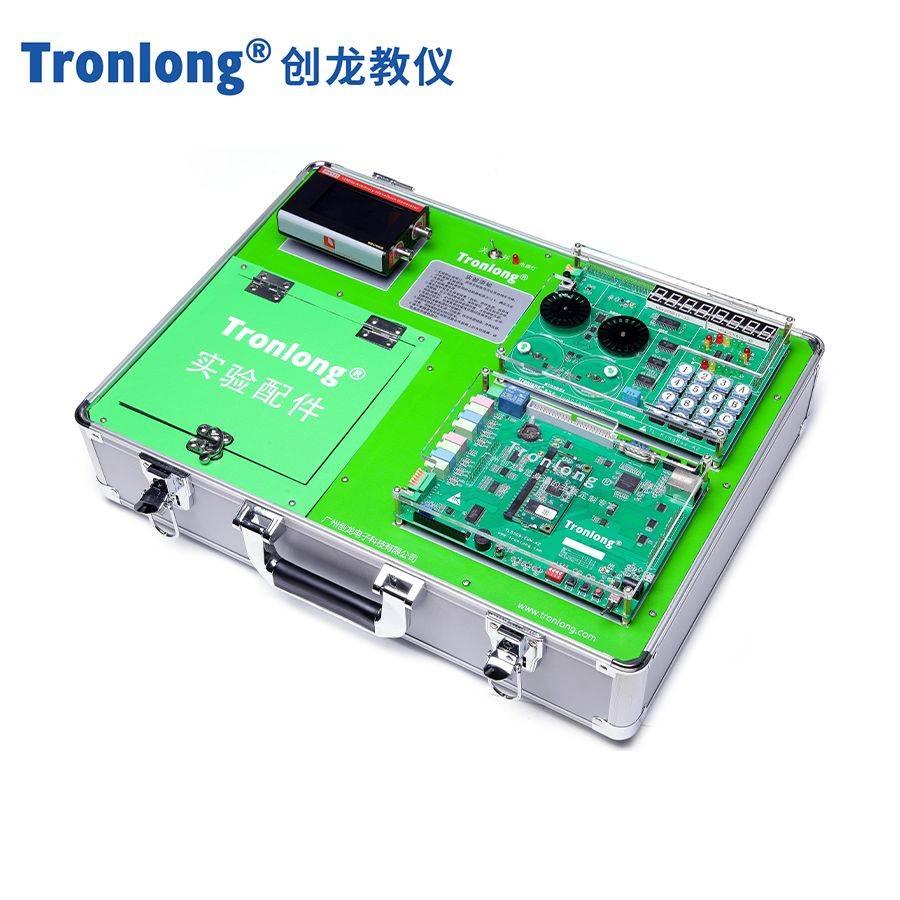

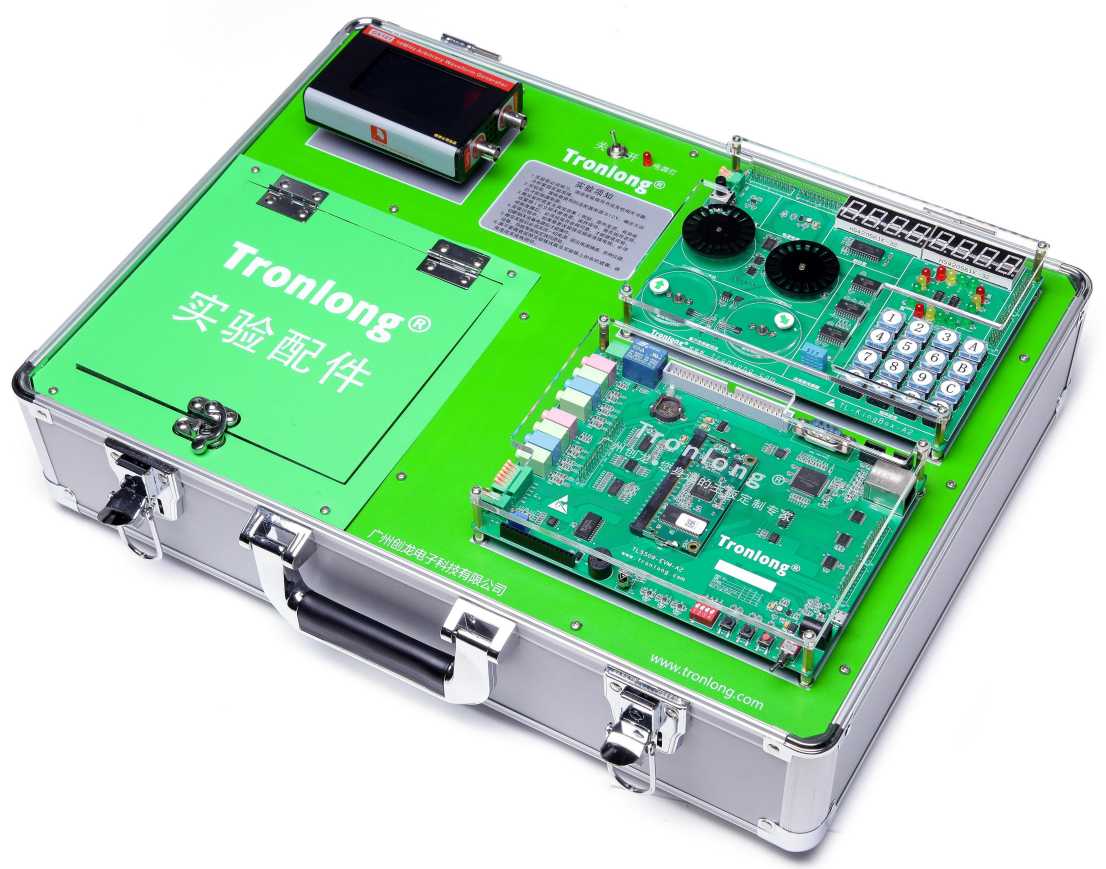

TL5509-TEB實驗箱外觀圖

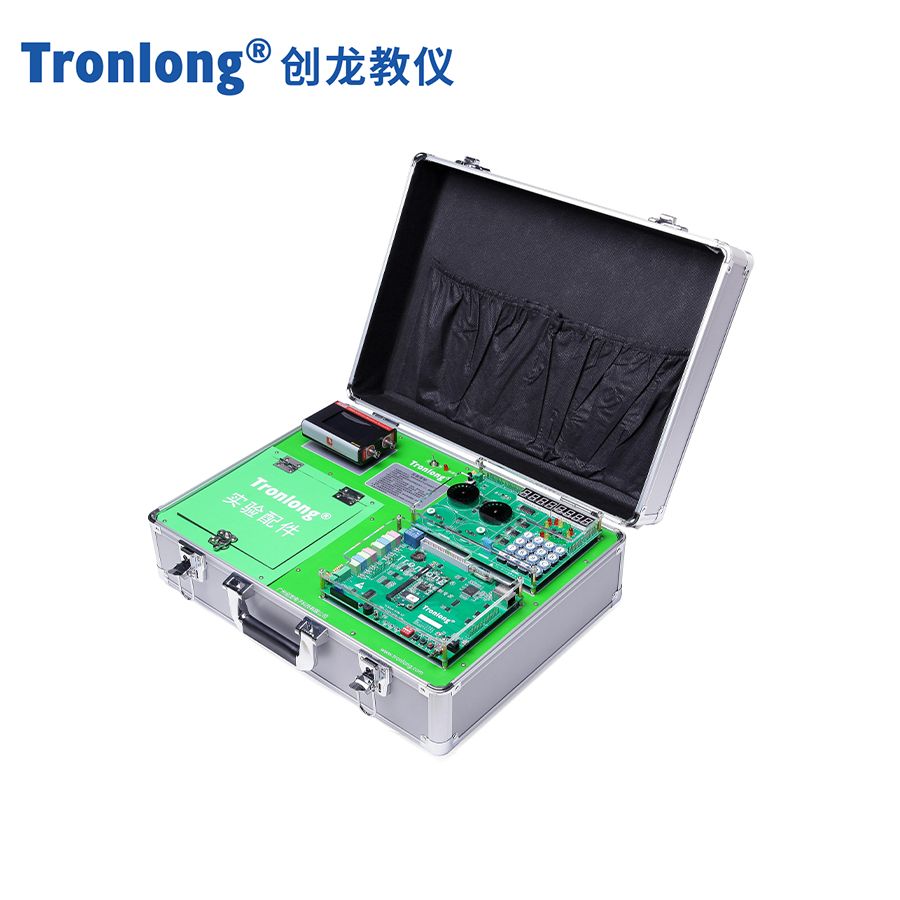

TL5509-TEB實驗箱外觀圖

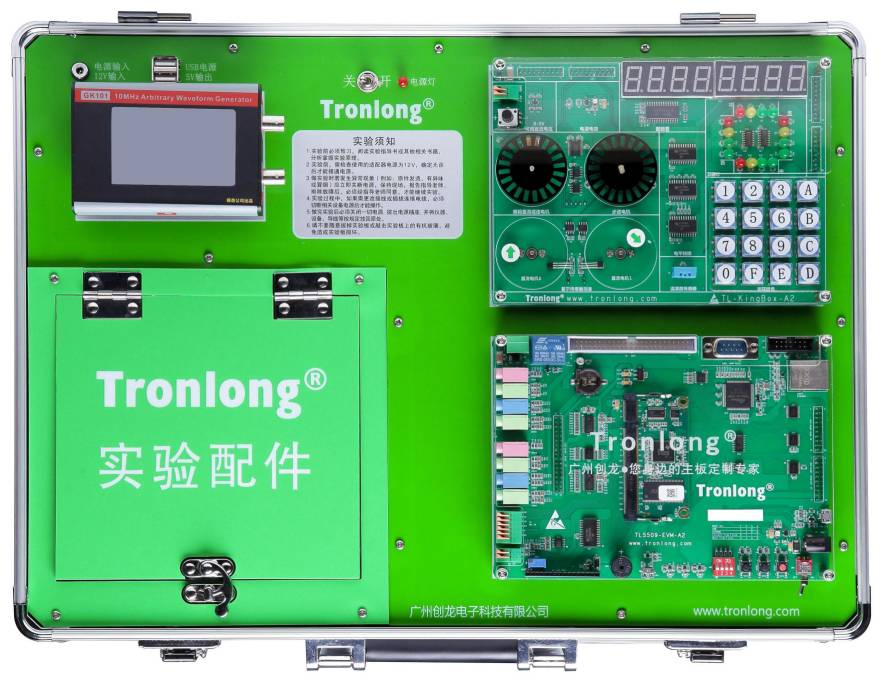

TL5509-TEB實驗箱主體正面圖

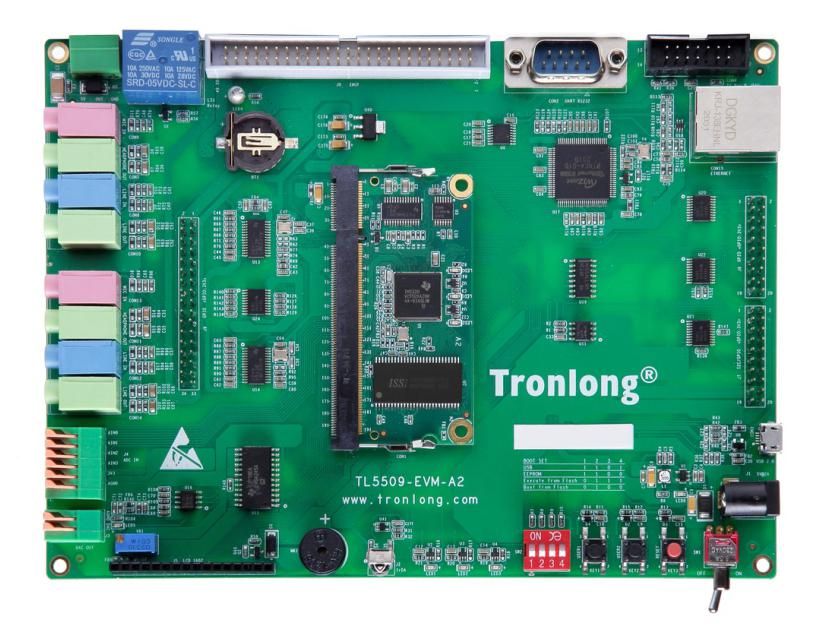

實驗主板正面圖

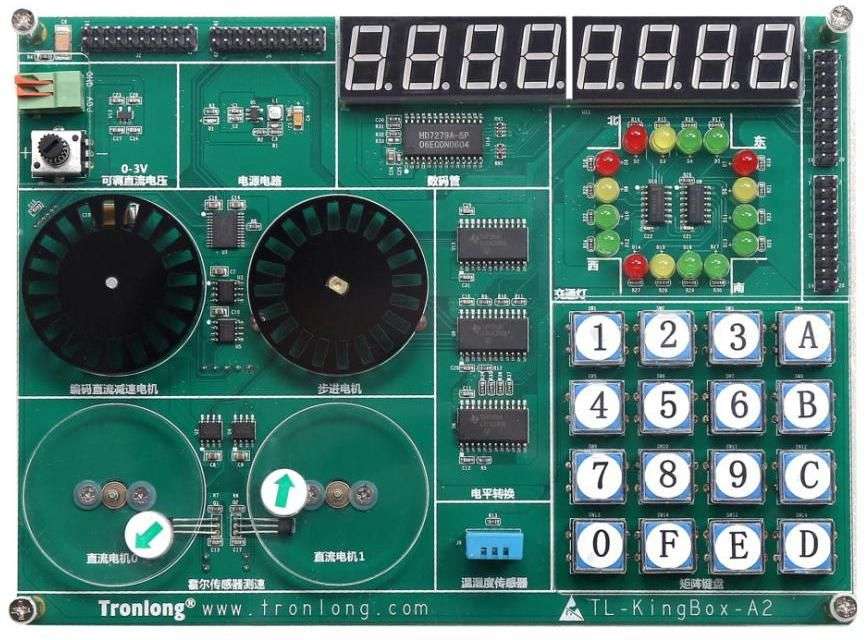

實驗拓展板正面圖







仿真器側視圖


仿真器側視圖

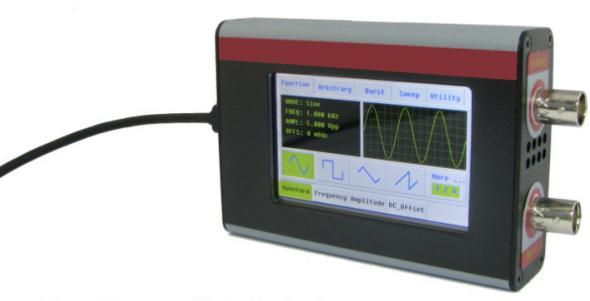

信號源側視圖






TL5509-TEB是創龍一款基于TI TMS320VC5509A定點DSP處理器的可拆式新型嵌入式教學實驗箱，提供了豐富的教學實驗例程，適合高校以及研究所等實驗機構；
可拆式DSP實驗箱TL5509-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；
此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。


軟硬件參數

硬件框圖

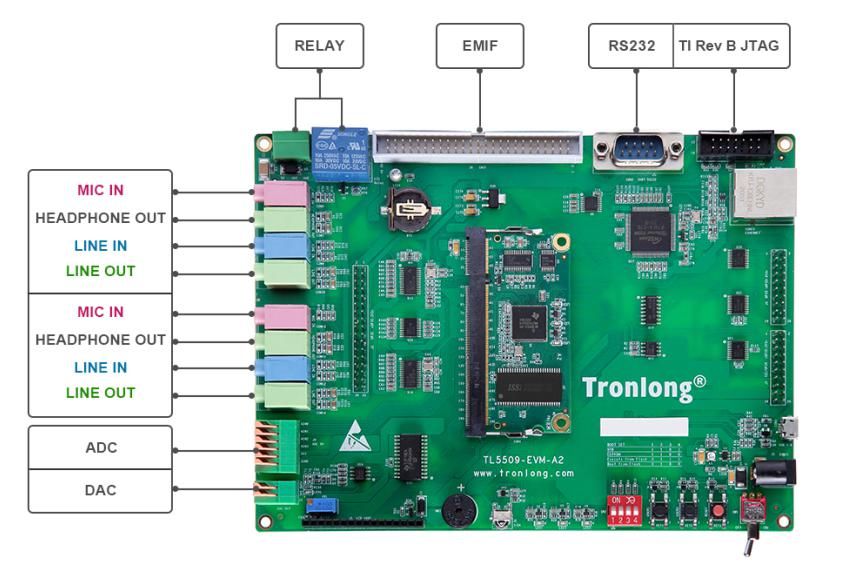

實驗主板硬件資源圖解1

實驗主板硬件資源圖解1

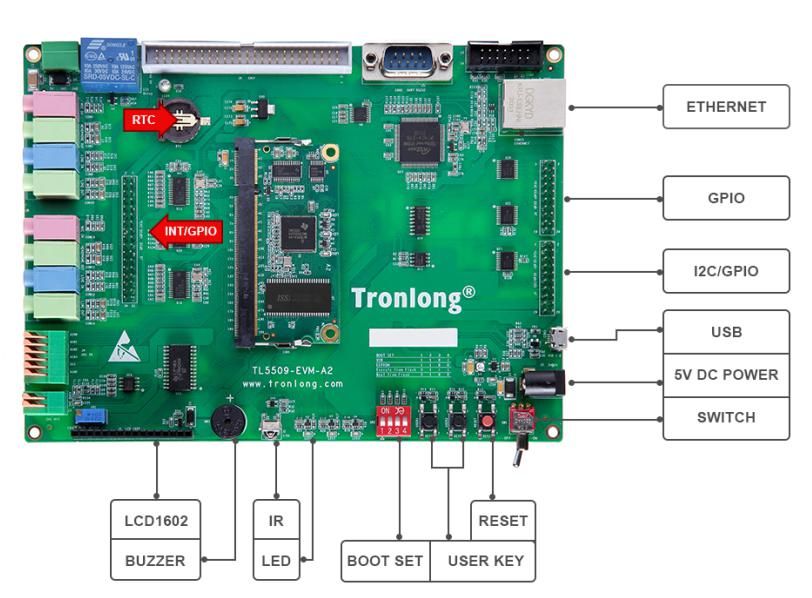

實驗主板硬件資源圖解2


實驗主板硬件資源圖解2

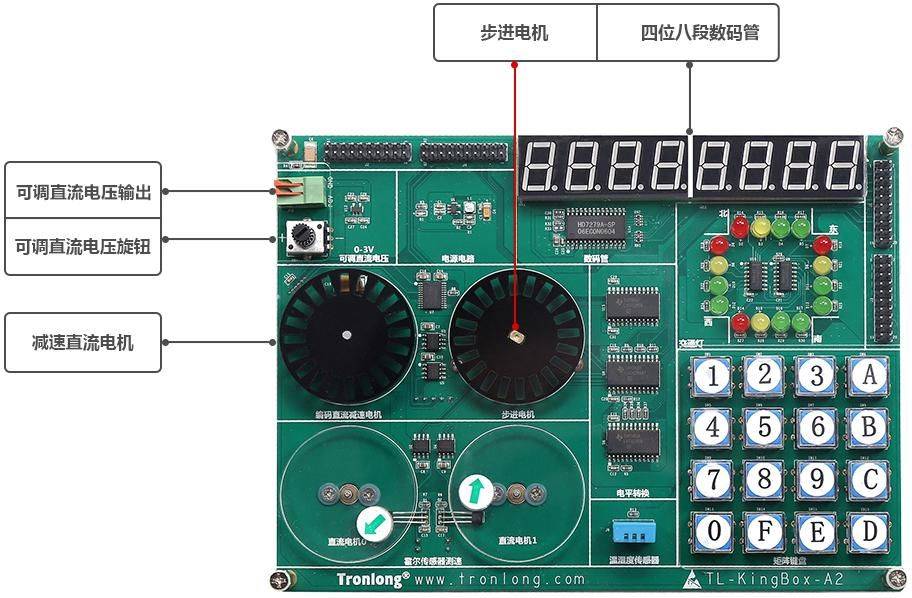

實驗拓展板硬件資源圖解1


實驗拓展板硬件資源圖解1

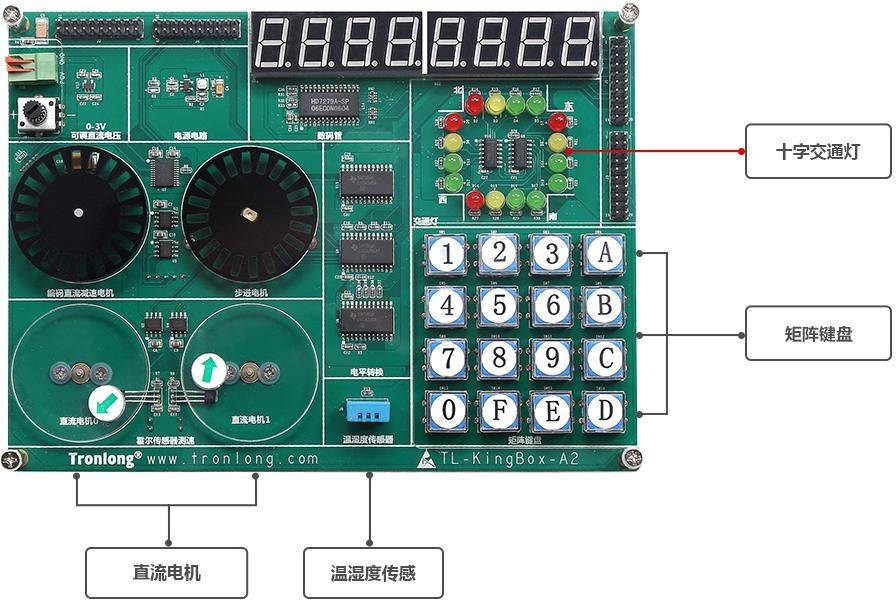

實驗拓展板硬件資源圖解2


實驗拓展板硬件資源圖解2

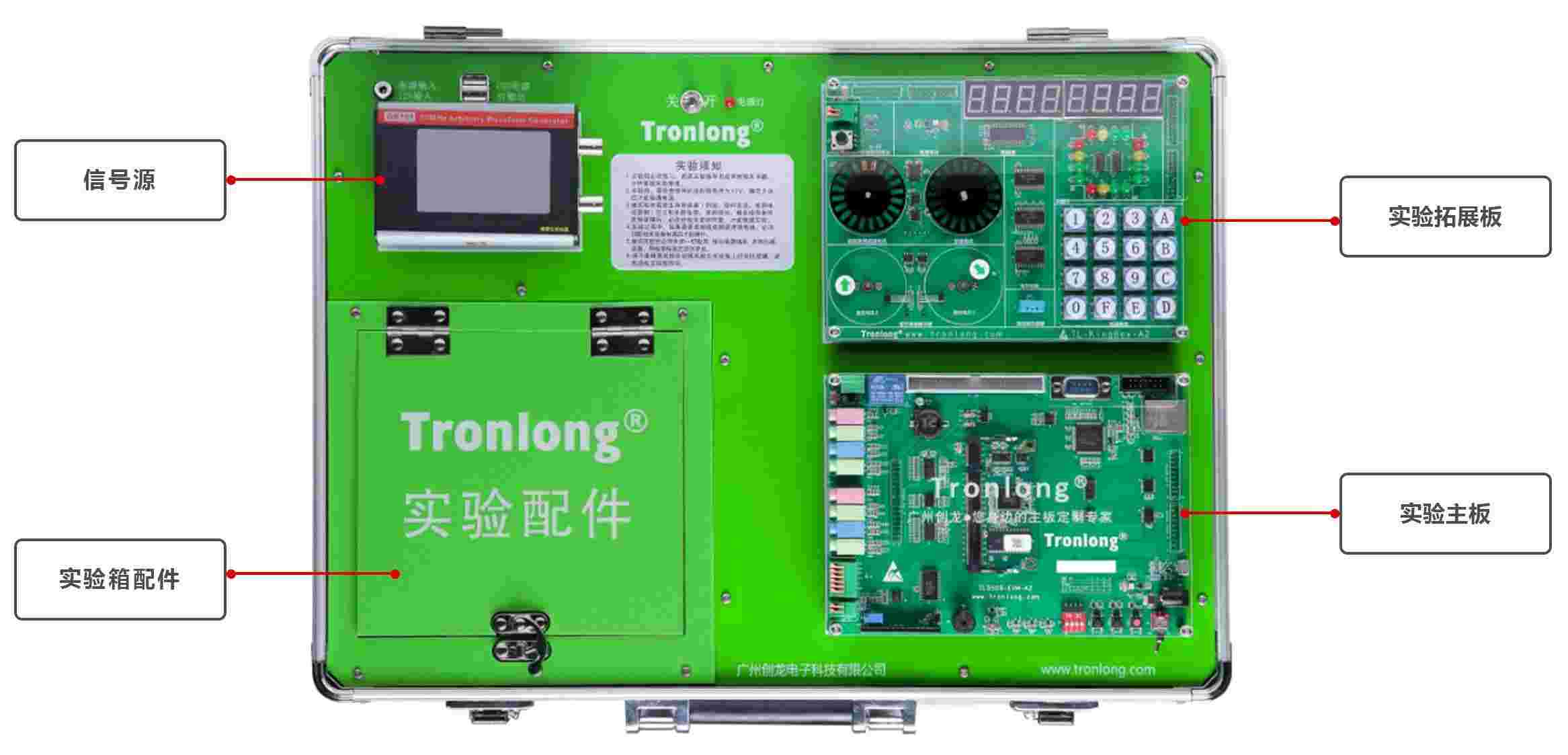

TL5509-TEB實驗箱結構圖



TL5509-TEB實驗箱結構圖





硬件參數


- 實驗主板硬件參數 -


CPUTI TMS320VC5509A，C55x定點DSP，主頻200MHz
ROM片內32Kx16bit，外擴512Kx16bit FLASH
RAM片內128Kx16bit，外擴4Mx16bit SDRAM
EEPROM2Kbit，AT24C02C
B2B Connector1xSO-DIMM，200pin
LED2x電源LED（底板1個，核心板1個）
5x用戶LED（底板3個，核心板2個）
KEY2x用戶可編程按鈕，1x系統復位按鈕
JTAGDebug，14pin TI Rev B JTAG座，間距2.54mm
DAC1x外擴DAC，TI TL5615，單通道，10bit，1.21MHz，0-5V，2pin接線端子，間距2.54mm
ADC1x 片內4Channel ADC，10bit，0-3.3V，6pin接線端子，間距2.54mm
IRM1x HX1838
BOOT SET1x 4bit開關
BUZZER1x無源蜂鳴器
UART1x UART，RS232，DB9接口，全雙工模式
RELAY1x 5V繼電器
AUDIO2x LINE IN，3.5mm音頻座
2x LINE OUT，3.5mm音頻座
2x MIC IN，3.5mm音頻座
2x HEADPHONE OUT，3.5mm音頻座
RTC1x RTC，CR1220紐扣電池座
ETHERNET1x 10M/100M以太網，RJ45連接器
USB1x USB 2.0，F(xiàn)ull-Speed(12Mbps) Slave Port，Micro USB接口
IOGPIO信號，2x10pin排針，間距2.54mm
I2C、GPIO等信號，2x10pin排針，間距2.54mm
INT、GPIO等信號，2x17pin排針，間距2.54mm
EMIF信號，2x25pin簡易牛角座，間距2.54mm
LCD1x 1602液晶屏接口，16pin排母，間距2.54mm
POWER1x 5V 2A直流輸入，DC-005電源接口





- 實驗拓展板硬件參數 -


KEY1x 4*4矩陣按鍵
TRAFFIC LIGHT1x十字交通燈
NIXIE TUBE1x四位八段數碼管
MOTOR1x五線四相步進電機
2x直流電機，帶霍爾傳感器測速功能
1x減速直流電機，帶正交編碼器輸出測速功能
SENSOR1x溫濕度傳感器
POWER OUTPUT1x 0~3V可調直流電壓輸出




- 仿真器參數 -


型號XDS100V2
調試功能連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位支持
ETB(Embedded Trace Buffer)支持
目標電纜斷開檢測支持
目標芯片掉電檢測支持
USB 2.0高速（480Mbit/s）支持
20pin/14pin JTAG接口支持





- 信號源參數 -


屏幕分辨率240*400
操控方式可觸摸彩色液晶屏
波形特性標準波形正弦波，方波，三角波，升鋸齒，降鋸齒，SINC，噪聲，升指數，降指數，正全波，負全波，正半波，負半波，高斯函數，直流
采樣率80MS/s
垂直分辨率14bit
任意波點數2~32K
內置存儲128M
頻率特性輸出范圍正弦波為1mHz~10MHz，方波為1mHz~10MHz，其他為1mHz~1MHz
分辨率1mHz
精度50ppm
電壓特性輸出范圍10mVpp~10Vpp
分辨率12bit
準確度設定值8%
偏置范圍
幅度平坦度 優于0.3dB
方波特性方波占空比1mHz~1MHz為0.1%~99.9%；1MHz~10MHz為固定50%
上升/下降沿<20ns
過沖<5%
其他特性輸出阻抗50歐姆
斜波對稱度0.1%~99.9%
同步信號4.8V~5.2V，TTL電平
電源需求 直流4.75V~5.25V，<400mA
顯示特性3寸
尺寸116mm*76mm*26mm（長寬高）
重量180g




軟件參數


DSP端軟件支持裸機
CCS版本號CCS5.5


開發資料
創龍教儀提供了大量的開發資料，創造了TMS320DM6437平臺開發的新局面，已成為TMS320DM6437開發者的重要合作企業。
教學資源
    提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。
目錄詳見附錄A，教學實驗主要包括：
· DSP實驗環境搭建與CCS開發基礎
· DSP基礎外設實驗
· 語音類實驗
· 算法類實驗
工程資源
    提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
    提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；
    提供系統源碼，以及豐富的Demo程序。
工程開發例程詳見附錄B，開發例程主要包括：
· 基于DSP端的裸機開發例程
電氣特性


核心板工作環境


環境參數最小值典型值最大值
商業級溫度0℃/70℃
工業級溫度-40℃/85℃
工作電壓/5V/





實驗主板功耗測試


類別典型值電壓典型值電流典型值功耗
核心板5V250mA1.25W
實驗主板5.09V308mA1.57W


備注：功耗測試基于廣州創龍TL5509-EVM開發板進行。



實驗箱機械尺寸

名稱長寬高
實驗箱箱體480MM350MM175MM
實驗主板185MM135MM/
實驗拓展板185MM135MM/


實驗箱套件清單
名稱數量
TL5509-TEB實驗主板1塊
TL5509-TEB實驗拓展板1塊
信號源1個
TL-XDS100V2仿真器1個
12V 2A電源適配器1個
實驗箱資料光盤2套
1602液晶屏1個
RS232交叉串口母母線1條
USB轉RS232串口線1條
Micro USB線1條
網線1根
紅外遙控器1個
音頻線1根
耳機1個
導線若干
杜邦線若干
跳線帽若干



附錄A 教學實驗





- DSP 教學實驗 -



DSP實驗環境搭建與CCS開發基礎安裝CCS與串口調試工具
CCS開發入門
基于CCS仿真調試、程序加載與燒寫
CCS工程新建、編譯和導入
編寫基于C語言的DSP程序
DSP基礎外設實驗LED燈控制及寄存器配置實驗
按鍵與4x4鍵盤輸入控制實驗（按鍵中斷輸入）
輸出LCD1602測試實驗
UART串口收發實驗（查詢與中斷方式）
定時器/計數器控制實驗
看門狗功能測試實驗
模數轉換（A/D）測試實驗
數模轉換（D/A）測試實驗
直流電機控制實驗
步進電機控制實驗
減速直流電機控制實驗
網絡通訊實驗
數碼管顯示測試實驗
交通燈顯示測試實驗
溫濕度傳感器測試實驗
紅外線功能測試實驗
A/D與D/A轉換綜合實驗
矩陣鍵盤數碼管控制實驗
數字波形產生實驗
語音類實驗音頻采集與播放測試實驗
音頻錄音與回放實驗
音頻濾波實驗
G711編碼實驗
G711解碼實驗
算法類實驗矩陣（Matrix）運算
有限沖激響應濾波器（FIR）算法
無限沖激響應濾波器（IIR）算法
快速傅立葉變換（FFT）算法
信號卷積算法
離散余弦變換(DCT)算法實驗
相關(Correlation)算法實驗
二維圖象生成實驗
數字圖象生成實驗


附錄B 開發例程





- 基于DSP端的裸機開發例程 -


例程功能
LEDGPIO 輸出 LED 流水燈
EXINT_KEYGPIO 輸入按鍵中斷（查詢方式）
WATCHDOG監視器中斷測試
RELAY繼電器測試
TIMER定時器中斷
SDRAM存儲器測試
I2C EEPROMEEPROM 存儲器測試
RTCRTC 實時時鐘測試
LCD1602GPIO 輸出 LCD1602 顯示字幕
DAC_SPI實現 LED 亮暗漸變測試
BUZZER實現蜂鳴器調節測試
ADCADC 轉換測試
AUDIO_LINE_INAIC23 音頻輸入測試
AUDIO_LINE_OUTAIC23 音頻輸出測試
AUDIO_MIC_INMic In 音頻輸入測試
UART_MCBSP串口收發測試
W5300_LOOPBACK_UDP網絡功能測試
REMOTE紅外線功能測試


技術支持
01 協助底板設計和測試，減少硬件設計失誤；
02 協助解決按照用戶手冊操作出現的異常問題；
03 協助產品故障判定；
04 協助正確編譯與運行所提供的源代碼；
05 協助進行產品二次開發；
06 提供長期的售后服務。
增值服務
主板定制設計
主板定制設計
核心板定制
核心板定制
嵌入式軟件開發
嵌入式軟件開發
項目合作開發
項目合作開發
技術培訓
技術培訓
