DSP + ARM + FPGA開發板：TL138F-EasyEVM

產品系列：C6000，Spartan-6，Cortex-A9

匹配課程：《DSP技術與應用》，《FPGA技術與應用》，《ARM技術與應用》

處理器架構：DSP，F(xiàn)PGA，ARM

免費申請?jiān)囉?/a>

產品詳情資料下載可選配件

開發板簡介

典型應用領域

軟硬件參數

開發資料

電氣特性

機械尺寸

產品訂購型號

開發板套件清單

技術支持

增值服務

開發板簡介

創龍教儀TL138F-EasyEVM開發板是一款基于TI OMAP-L138（定點/浮點DSP C674x + ARM9） + Xilinx Spartan-6 FPGA處理器設計的開發板，由核心板和底板組成；

核心板內部OMAP-L138與Spartan-6通過uPP、EMIFA、I2C通信總線連接；

核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境；

開發板接口資源豐富，引出網口、EMIFA、SATA、USB、LCD等接口，方便用戶快速進行產品方案評估與技術預研。

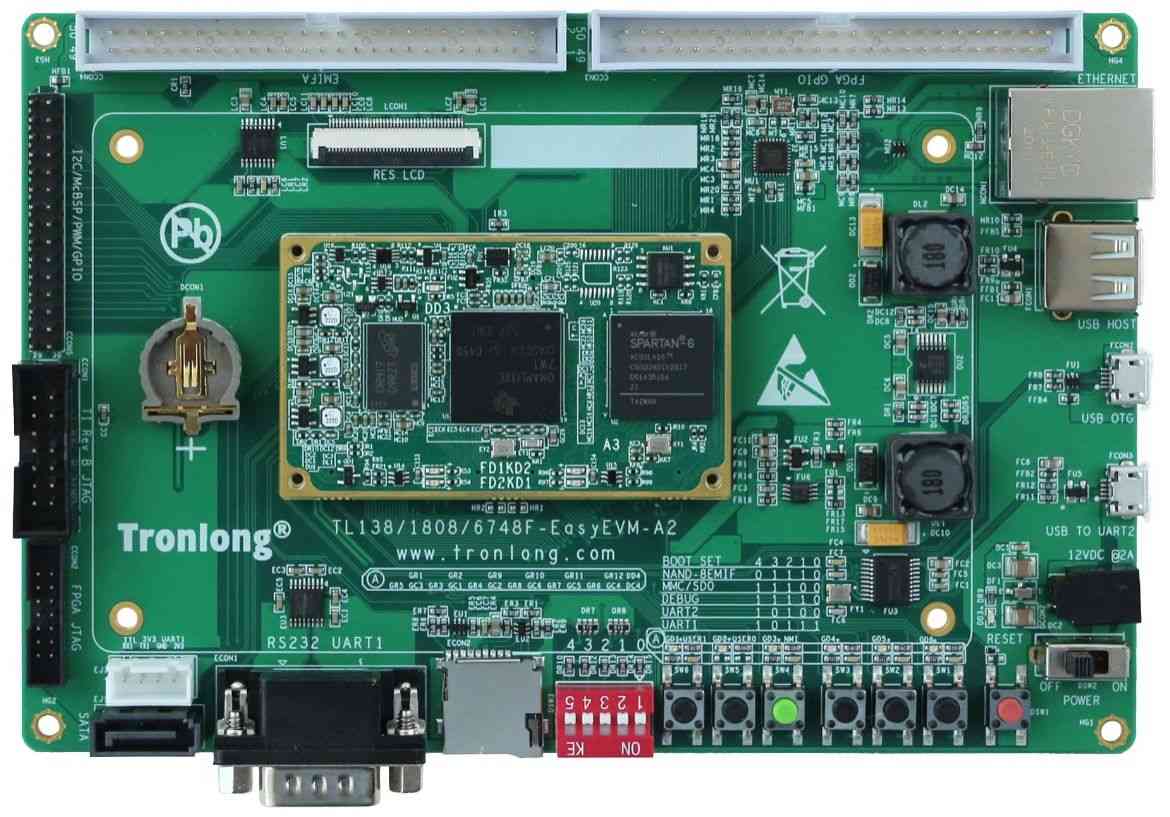

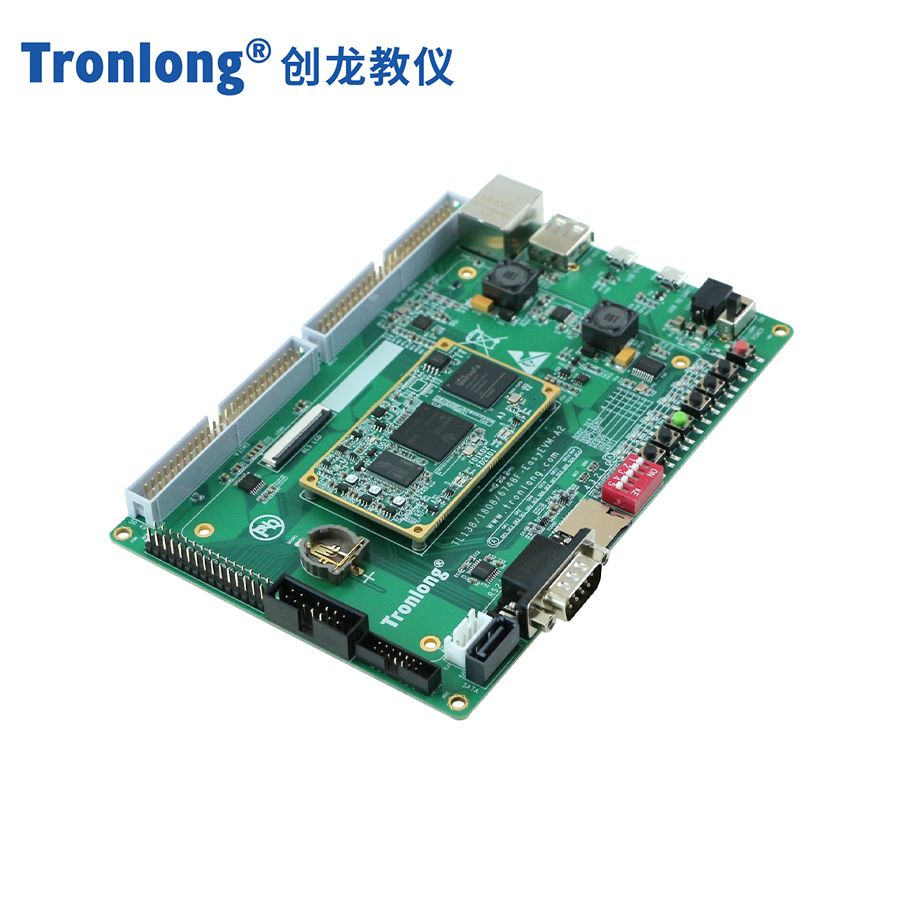

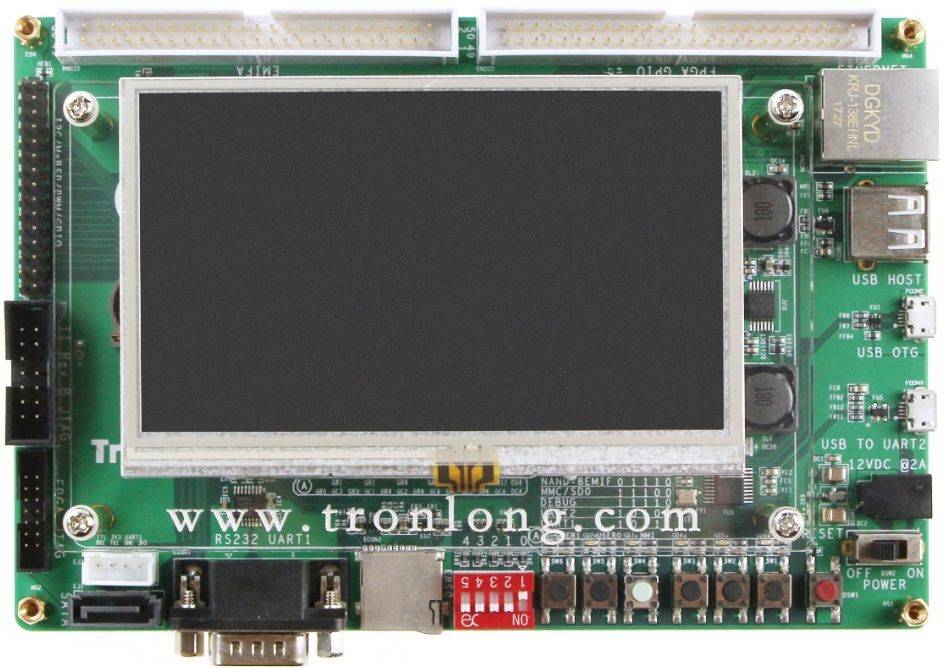

TL138F-EasyEVM開發板正面圖1

TL138F-EasyEVM開發板正面圖2

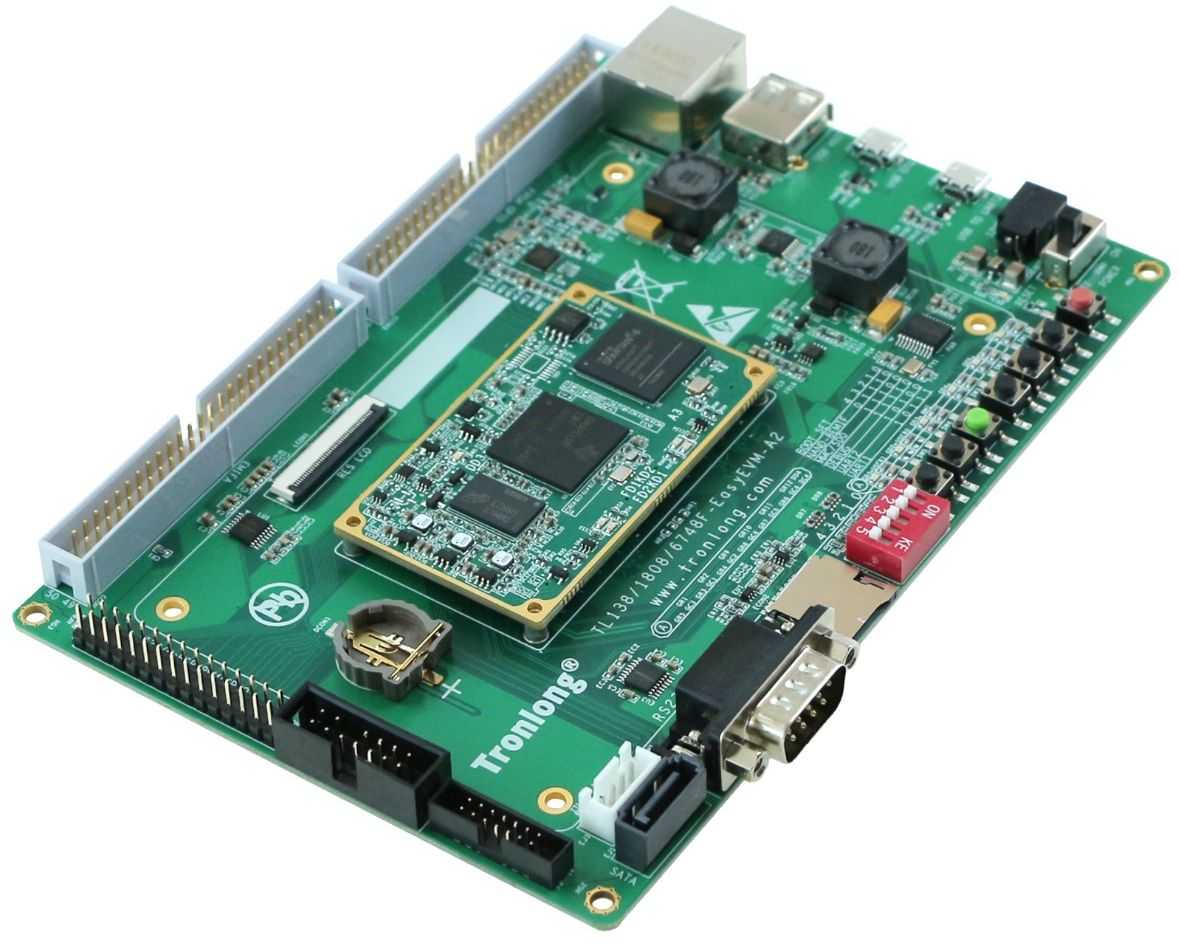

TL138F-EasyEVM開發板斜視圖

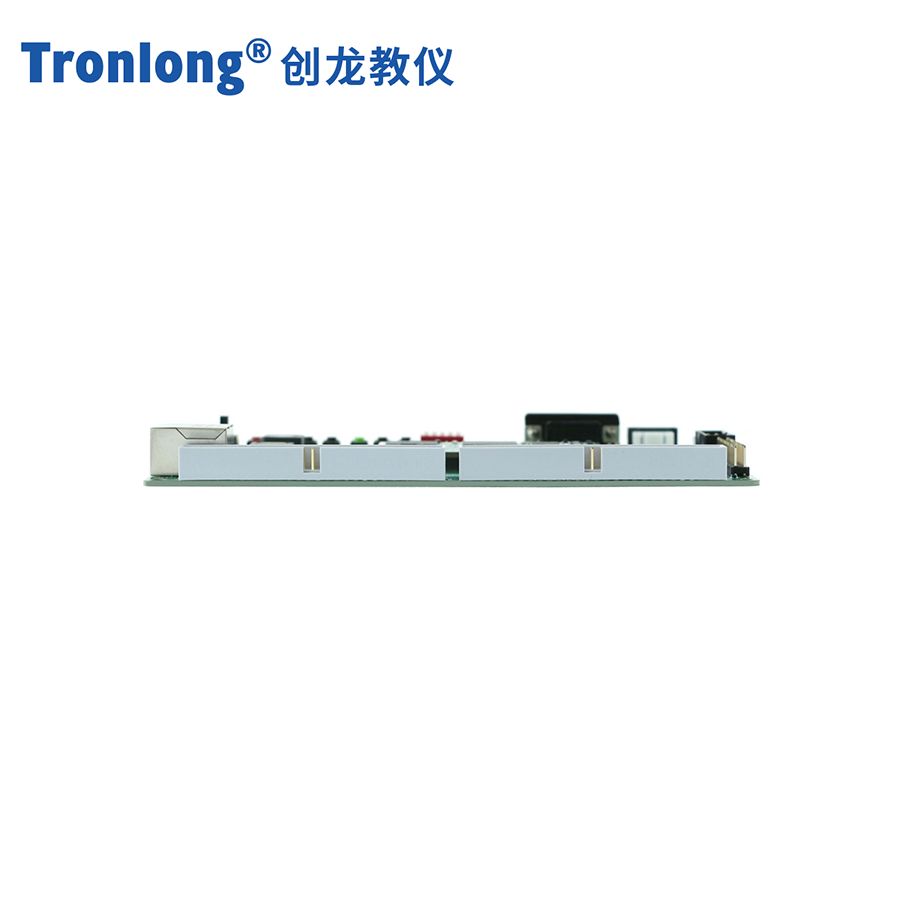

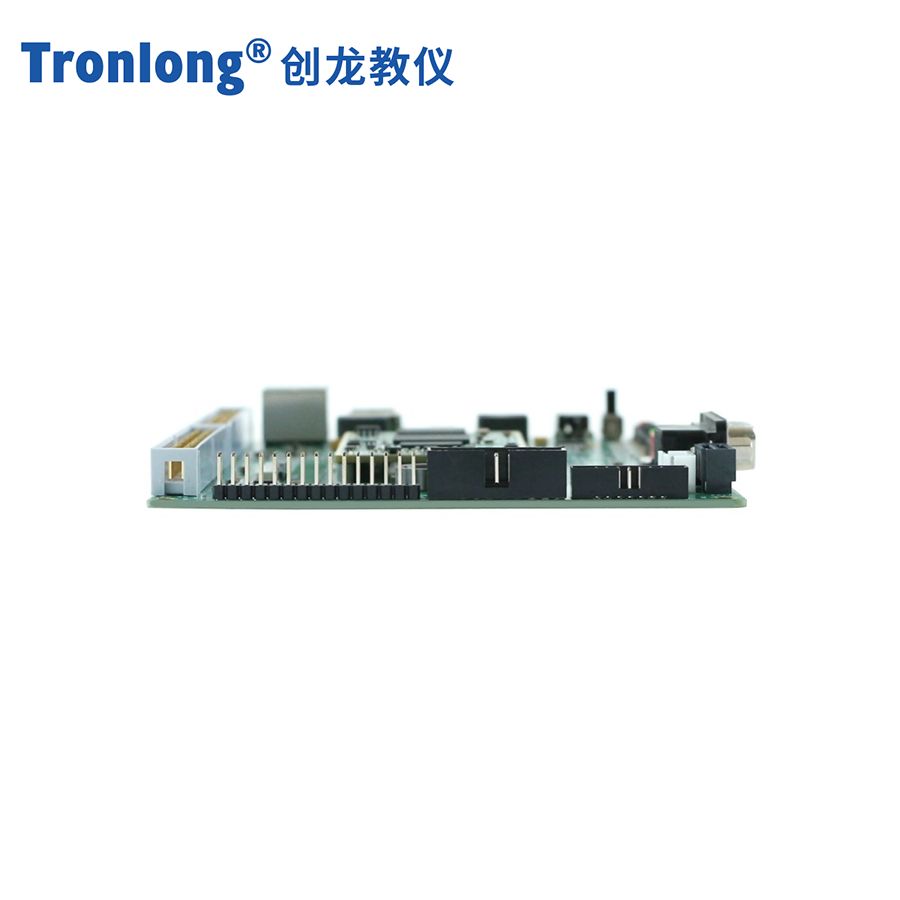

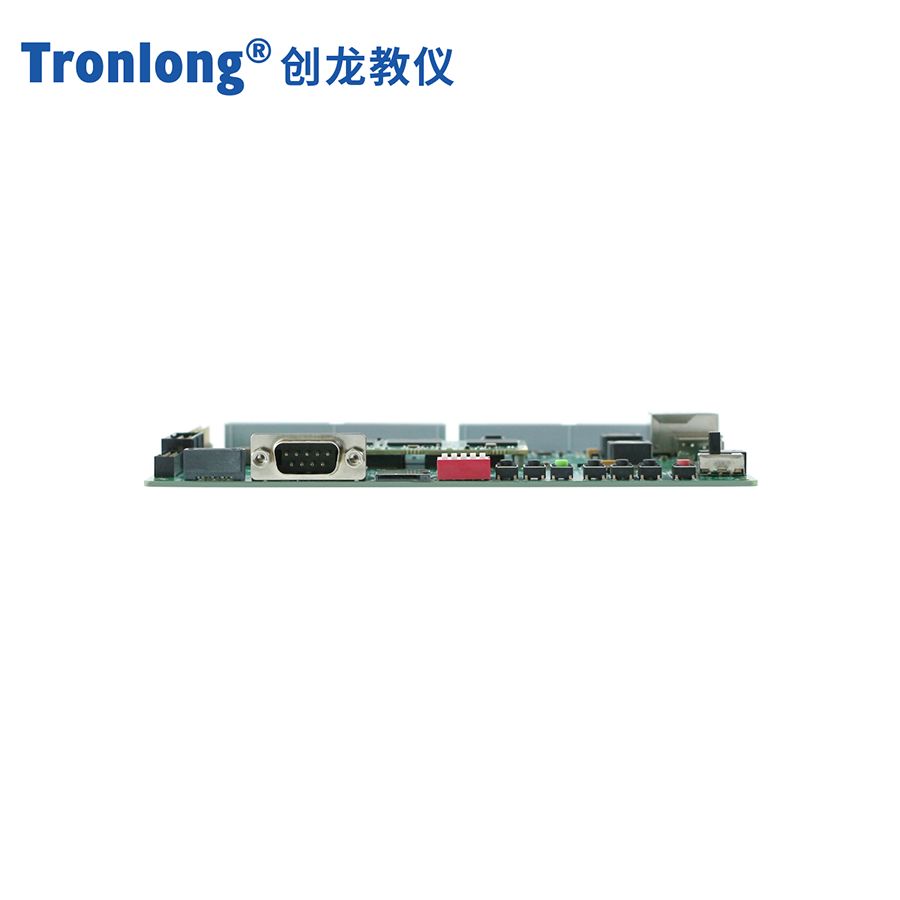

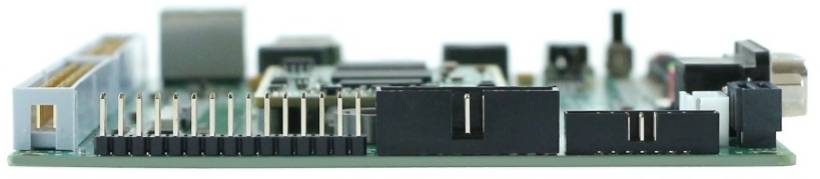

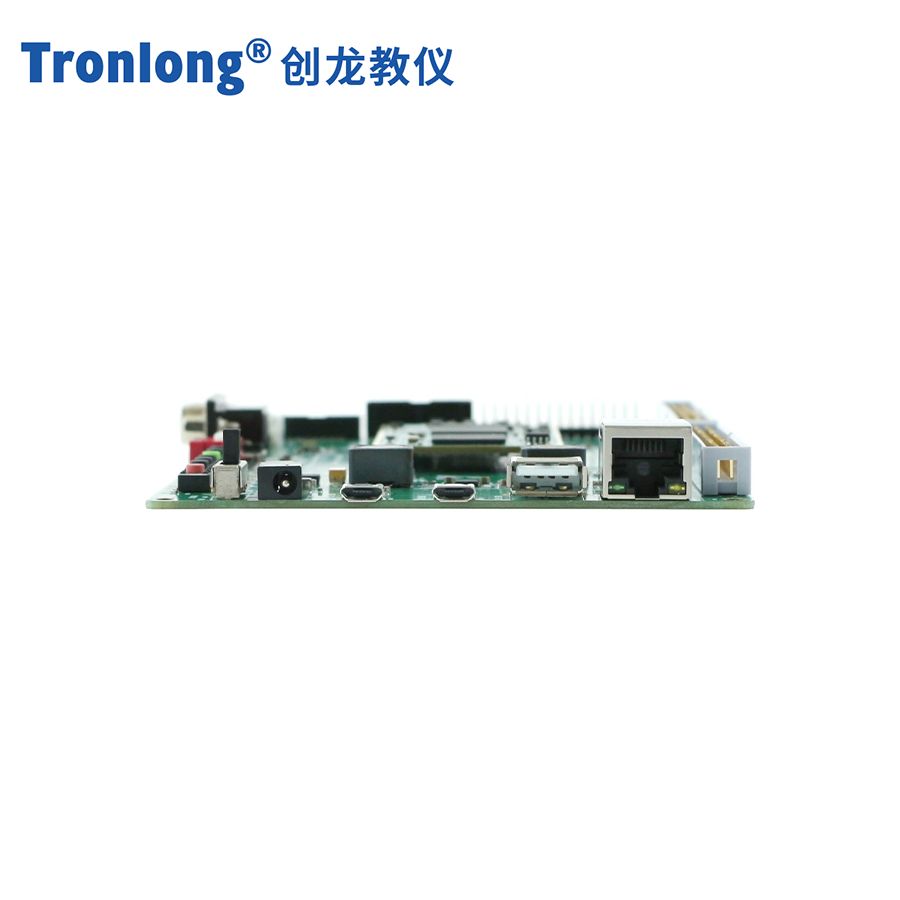

TL138F-EasyEVM開發板側視圖1

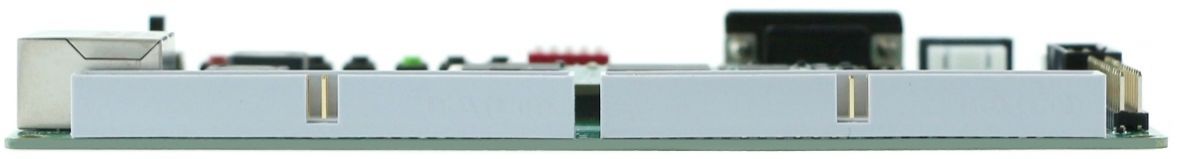

TL138F-EasyEVM開發板側視圖2

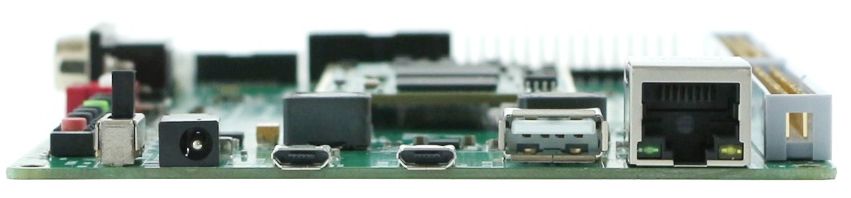

TL138F-EasyEVM開發板側視圖3

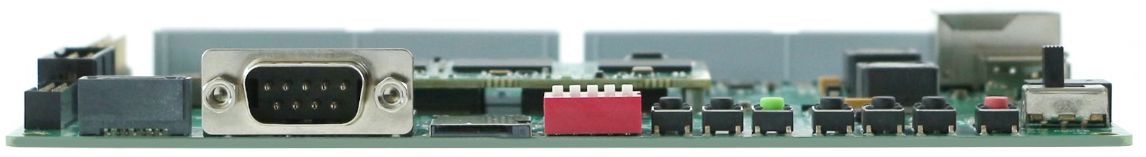

TL138F-EasyEVM開發板側視圖4

典型應用領域

· 運動控制

· 電力設備

· 儀器儀表

· 醫療設備

· 通信探測

· 慣性導航

軟硬件參數

硬件框圖

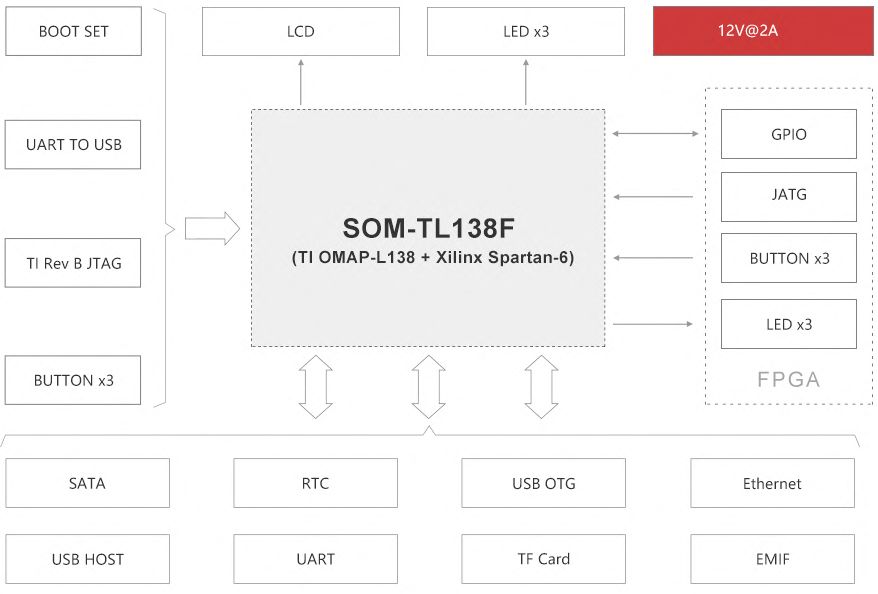

TL138F-EasyEVM開發板硬件框圖

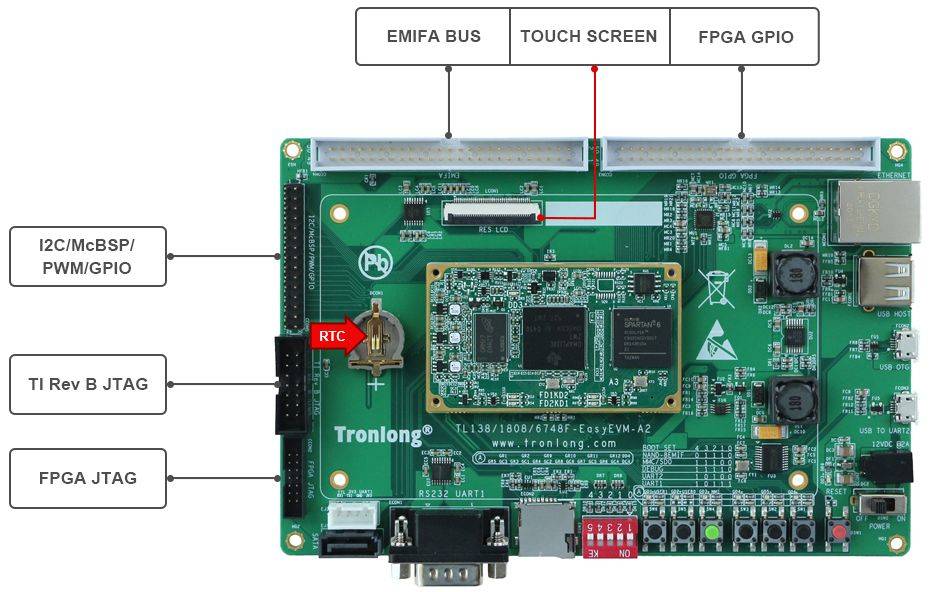

TL138F-EasyEVM開發板硬件資源圖解1

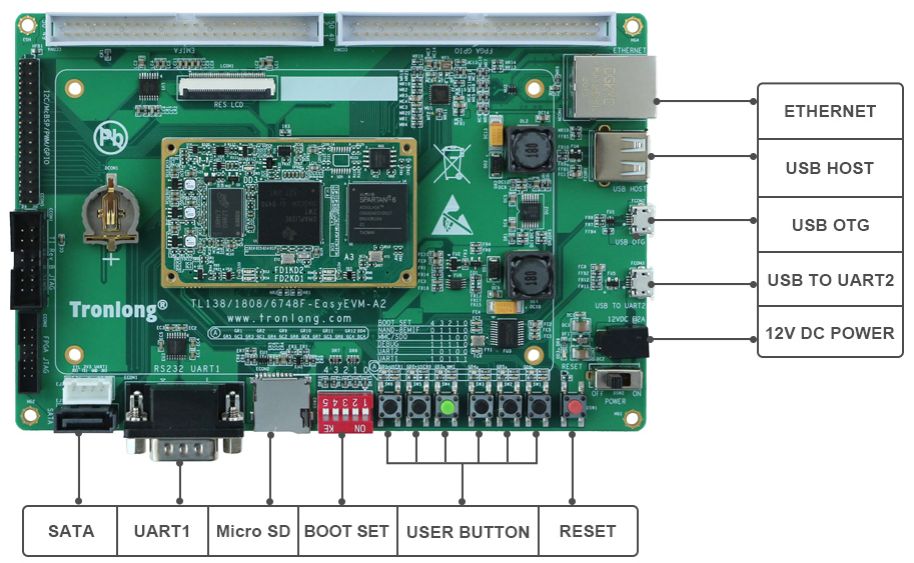

TL138F-EasyEVM開發板硬件資源圖解2

硬件參數

- OMAP-L138端硬件參數 -

CPU	CPU型號：TI OMAP-L138
	1x ARM9，主頻456MHz
	1x DSP C674x，主頻456MHz，支持浮點運算
	1x PRU-ICSS，含2個PRU(Programmable Real-time Unit)核心
ROM	512MByte NAND FLASH
RAM	128/256MByte DDR2
B2B Connector	2x 80pin公座B2B連接器，2x 80pin母座B2B連接器，間距0.5mm，共320pin
LED	2x電源指示燈（核心板1個，底板1個）
LED	5x用戶可編程指示燈（核心板2個，底板3個）
KEY	1x系統復位按鍵
	2x用戶輸入按鍵
	1x非屏蔽中斷按鍵
LCD	1x LCD RES電阻觸摸屏接口，40pin FFC連接器，間距0.5mm
SD	1x Micro SD接口
RTC	1x RTC座，適配紐扣電池CR1220（3V不可充）
SATA	1x 7pin SATA硬盤接口
Ethernet	1x MII，RJ45接口，10/100M自適應
USB	1x USB 2.0 OTG接口
USB	1x USB 1.1 HOST接口
UART	1x Debug UART，UART2，Micro USB接口
UART	1x RS232 UART，UART1，DB9接口，并引出4線TTL排針(TXD、RXD、3V3、GND)
IO	1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm，EMIFA拓展信號
IO	1x排針接口，2x 15pin規格，間距2.54mm，含I2C、McBSP、PWM、FPGA差分IO等拓展信號
JTAG	1x 14pin TI Rev B JTAG接口，間距2.54mm
BOOT SET	1x 5bit啟動方式選擇撥碼開關
SWITCH	1x電源撥動開關
POWER	1x 12V2A直流輸入DC-417電源接口，可適配外徑4.4mm、內徑1.65mm電源插頭

備注：B2B、電源、指示燈等部分硬件資源，OMAP-L138與Spartan-6共用。

- Spartan-6端硬件參數 -

FPGA	Xilinx Spartan-6 XC6SLX16/XC6SLX45-2CSG324I
ROM	64Mbit SPI FLASH
LED	5x用戶可編程指示燈（核心板2個，底板3個）
KEY	2x用戶輸入按鍵
IO	1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm
JTAG	1x 14pin JTAG接口，間距2.0mm

軟件參數

ARM端軟件支持	裸機，Linux-3.3
DSP端軟件支持	裸機，SYS/BIOS
CCS版本號	CCS5.5
圖形界面開發工具	Qt
雙核通信組件支持	SysLink、TL_IPC、IPClite
軟件開發套件提供	MCSDK
ISE版本號	ISE14.7
Linux驅動支持	NAND FLASH	DDR2
	SPI FLASH	I2C EEPROM
	MMC/SD	SATA
	USB 1.1 HOST	USB 2.0 OTG
	LED	KEY
	RS232	RS485
	UART TL16C754C	CAN MCP2515
	AUDIO TLV320AIC3106	Ethernet LAN8710 MII
	Ethernet LAN8720 RMII	VGA CS7123
	4.3in Touch Screen LCD	7in Touch Screen LCD
	ADC AD7606	ADC ADS8568
	DAC AD5724	RTC
	CMOS Sensor OV2640	Video Decoder TVP5147
	USB Mouse	USB Keyboard

開發資料

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供系統固化鏡像、內核驅動源碼、文件系統源碼，以及豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

提供豐富的入門教程、開發案例，含OMAP-L138與FPGA通信案例；

提供詳細的DSP + ARM雙核通信教程，完美解決雙核開發瓶頸。

開發案例主要包括：

· SYS/BIOS開發案例

· StarterWare裸機開發案例

· FPGA開發案例

· SysLink、IPClite雙核開發案例

· PRU開發案例

· Qt開發案例

· uPP、EMIFA通信開發案例

· DSP算法開發案例

電氣特性

工作環境

環境參數	最小值	典型值	最大值
核心板工作溫度	-40°C	/	85°C
核心板工作電壓	/	3.3V	/
開發板工作電壓	/	12.0V	/

功耗測試

類別	工作狀態	電壓典型值	電流典型值	功耗典型值
核心板	狀態1	3.3V	0.29A	0.97W
核心板	狀態2	3.3V	0.43A	1.42W
開發板	狀態1	12.0V	0.12A	1.39W
開發板	狀態2	12.0V	0.17A	1.99W

備注：功耗測試數據與具體應用場景有關，僅供參考。

狀態1：開發板不接入外接模塊，系統啟動后，ARM端不運行程序，DSP端運行LED測試程序，F(xiàn)PGA端運行LED測試程序。

狀態2：開發板不接入外接模塊，系統啟動后，ARM端運行DDR壓力讀寫測試程序，ARM9核心的資源使用率約為100%，DSP端加載運行FFT算法程序，C674x核心的資源使用率約為100%。FPGA端運行EMIFA測試程序，電源估算功率為0.022W，資源利用率如下所示。

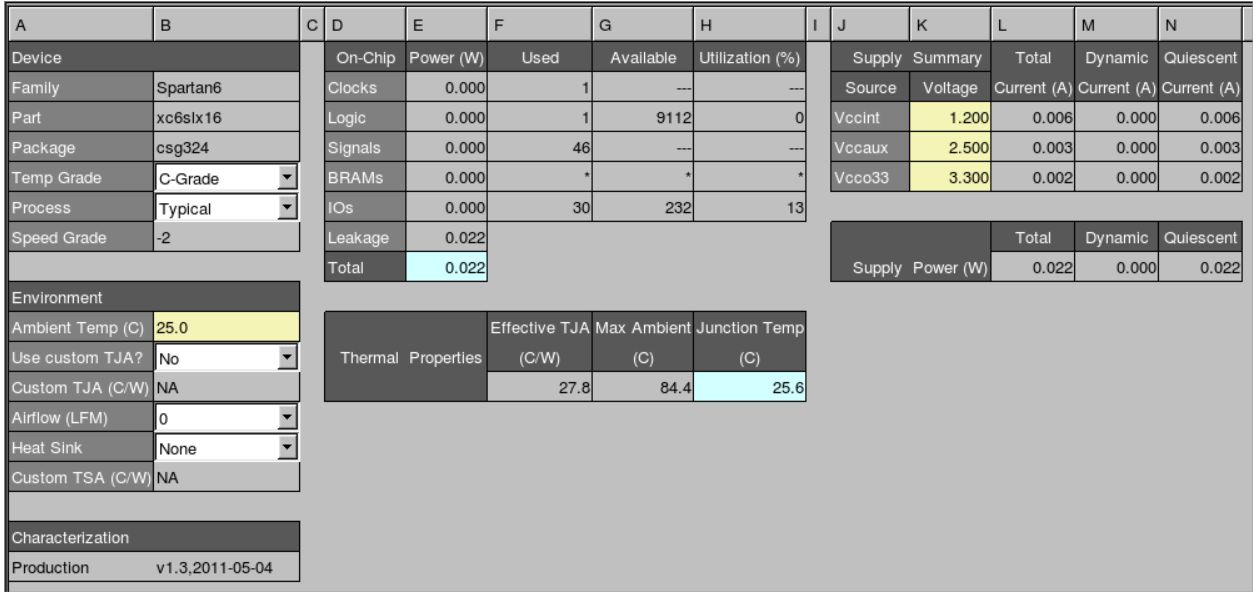

TL138F-EasyEVM開發板功耗測試

機械尺寸

	核心板	開發板底板
PCB尺寸	38.6mm*66mm	110mm*165mm
PCB層數	8層	4層
PCB板厚	1.6mm	1.6mm
安裝孔數量	4個	4個

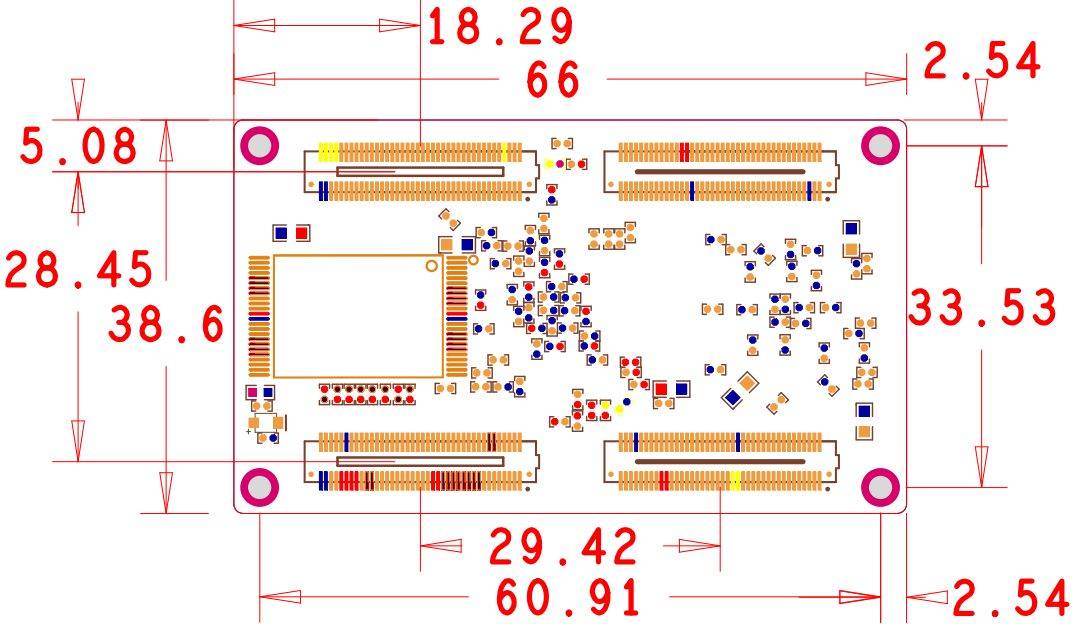

TL138F-EasyEVM核心板機械尺寸圖

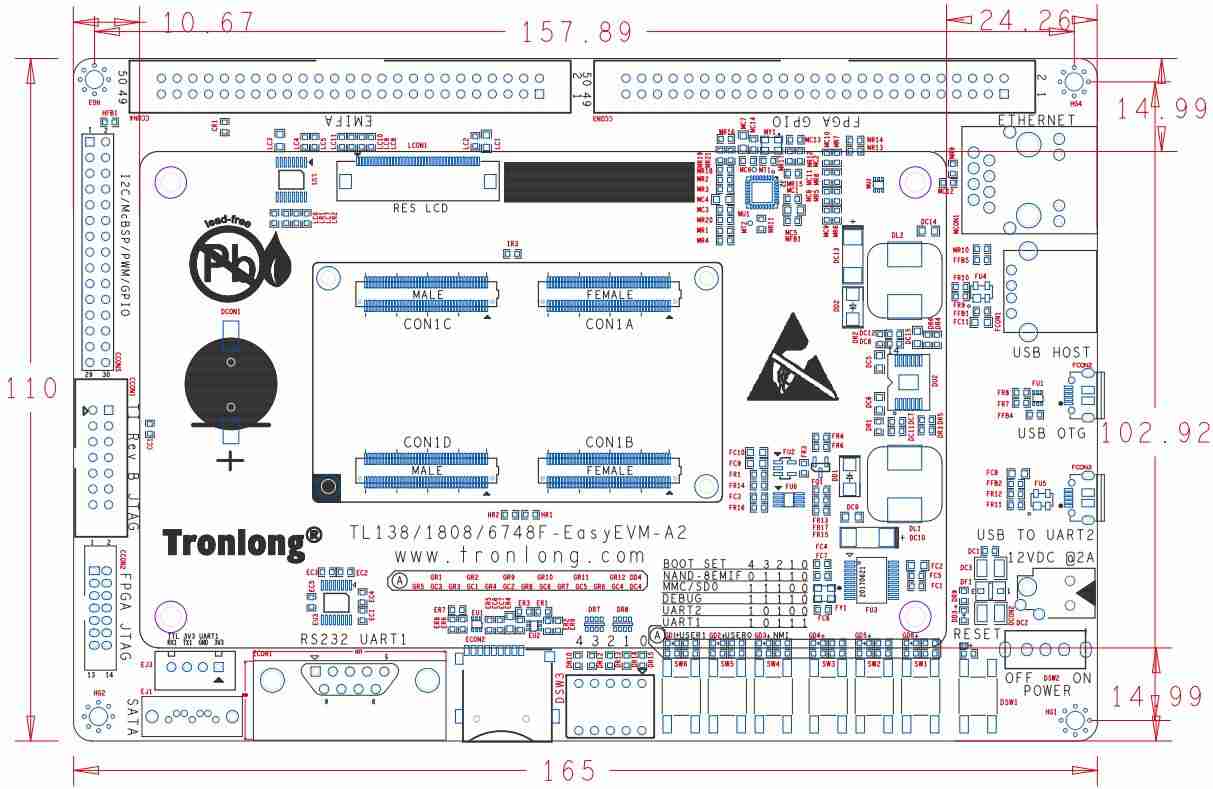

TL138F-EasyEVM開發板底板機械尺寸圖

產品訂購型號

型號	CPU/FPGA	CPU主頻	NAND FLASH	DDR2
TL138F-EasyEVM-A2-4-4GN1GD2S16-I-A3	OMAP-L138/XC6SLX16	456MHz	512MB	128MB
TL138F-EasyEVM-A2-4-4GN2GD2S45-I-A3	OMAP-L138/XC6SLX45	456MHz	512MB	256MB

備注：標配為TL138F-EasyEVM-A2-4-4GN1GD2S16-I-A3，其他型號請與相關銷售人員聯系。

型號參數解釋

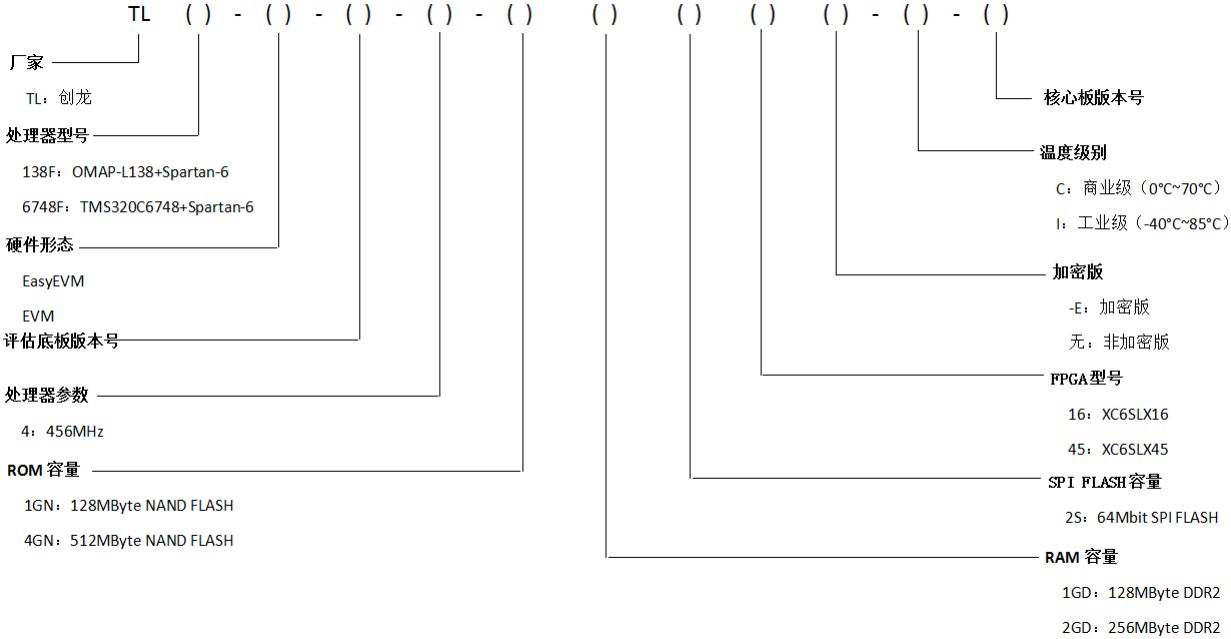

TL138F-EasyEVM開發板型號參數解釋

開發板套件清單

名稱	數量	備注
TL138F-EasyEVM開發板	1個	/
12V2A電源適配器	1個	贈品
資料光盤/U盤	1套	贈品
4.3英寸LCD顯示屏	1個	贈品
Micro SD系統卡	1個	贈品
讀卡器	1個	贈品
直連網線	1條	贈品
Micro USB線	1條	贈品
Micro OTG轉接頭	1個	贈品
