ARM Cortex-A9嵌入式開發板：TL437x-EVM

產品系列：Cortex-A9

匹配課程：《ARM技術與應用》

處理器架構：ARM

免費申請試用

產品詳情資料下載可選配件

開發板簡介

典型應用領域

軟硬件參數

開發資料

電氣特性

機械尺寸

產品訂購型號

開發板套件清單

技術支持

增值服務

開發板簡介

創龍教儀TL437x-EVM是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9高性能低功耗處理器設計的開發板，由核心板與評估底板組成；

核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境；

開發板接口資源豐富，引出雙路千兆網口、雙路CAMERA、雙路CAN、HDMI、GPMC等接口，支持電容觸摸屏與電阻觸摸屏，方便用戶快速進行產品方案評估與技術預研。

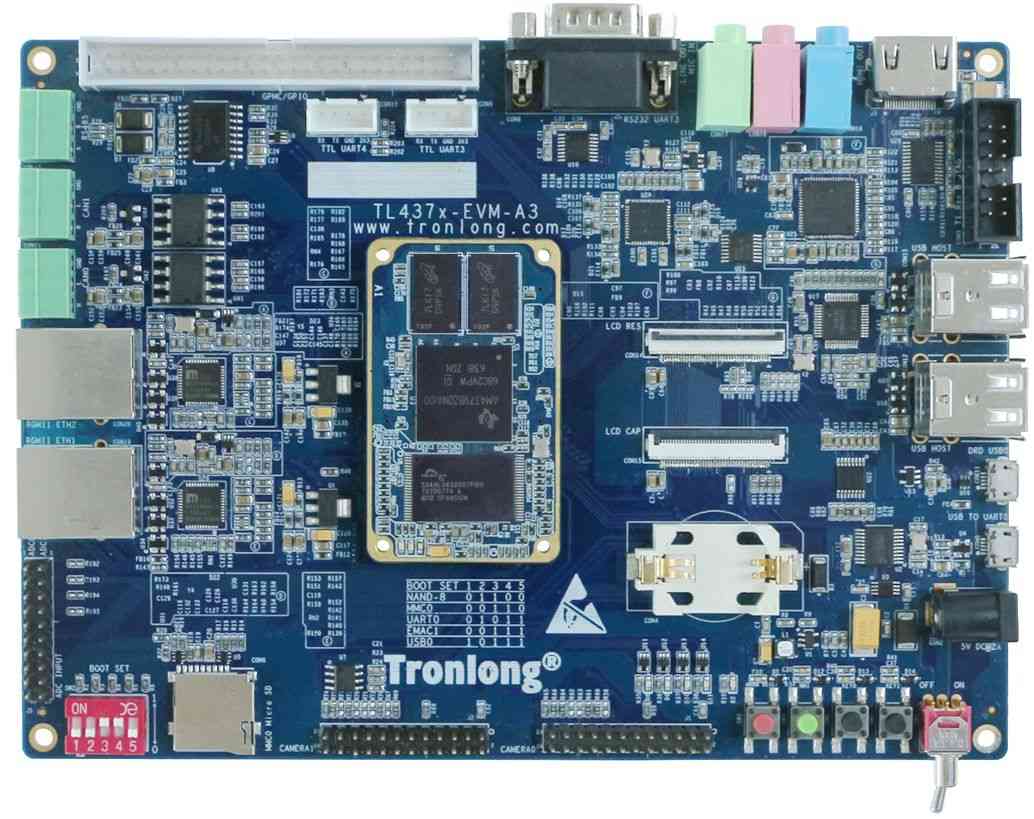

TL437x-EVM開發板正面圖1

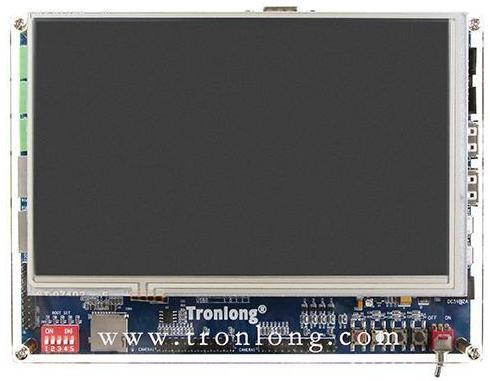

TL437x-EVM開發板正面圖2

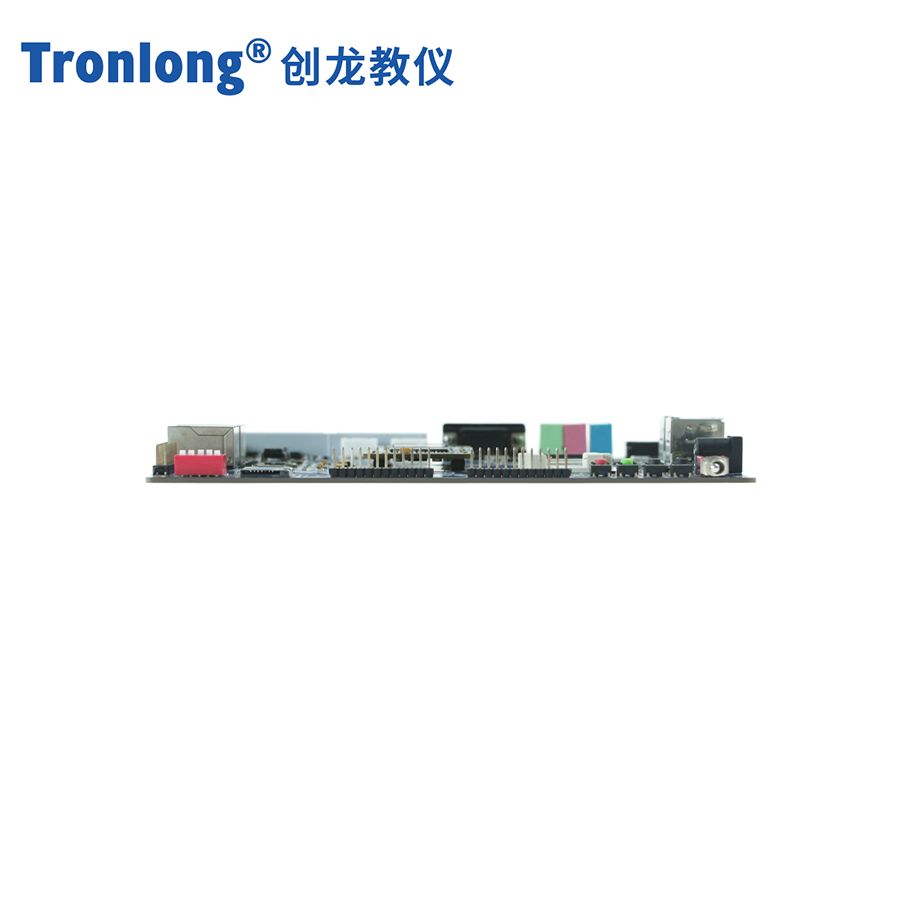

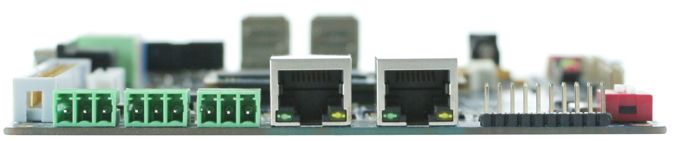

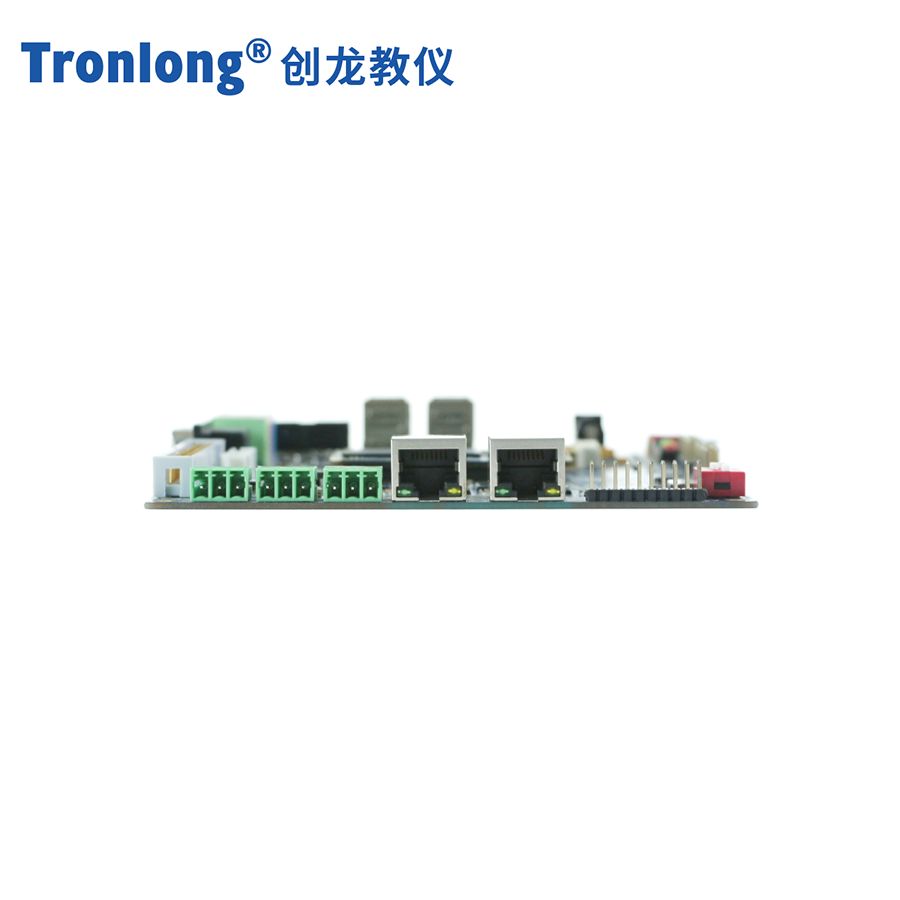

TL437x-EVM開發板側視圖1

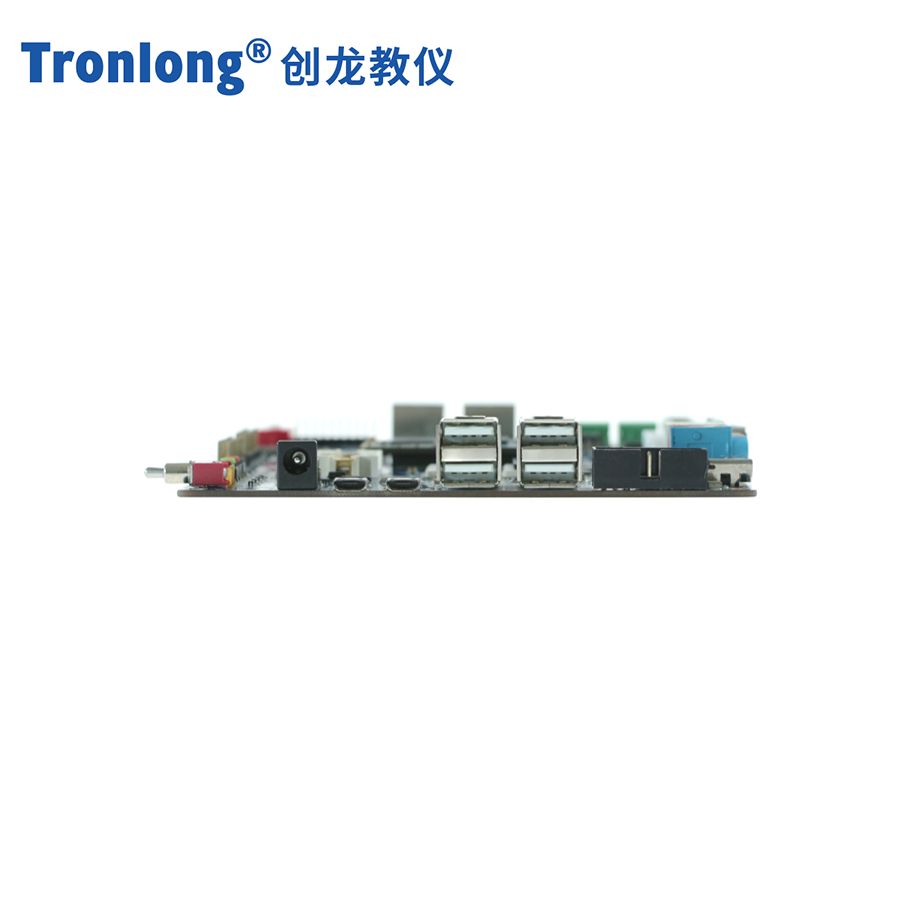

TL437x-EVM開發板側視圖2

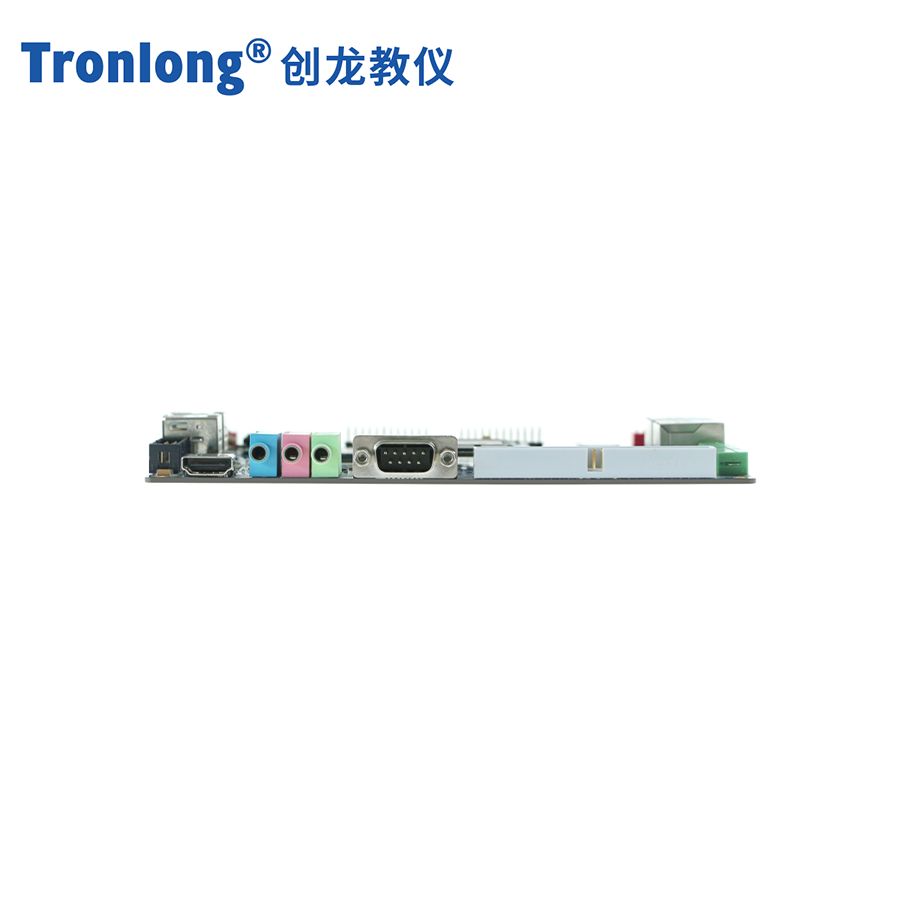

TL437x-EVM開發板側視圖3

TL437x-EVM開發板側視圖4

典型應用領域

· 通訊管理

· 數據采集

· 人機交互

· 運動控制

· 智能電力

軟硬件參數

硬件框圖

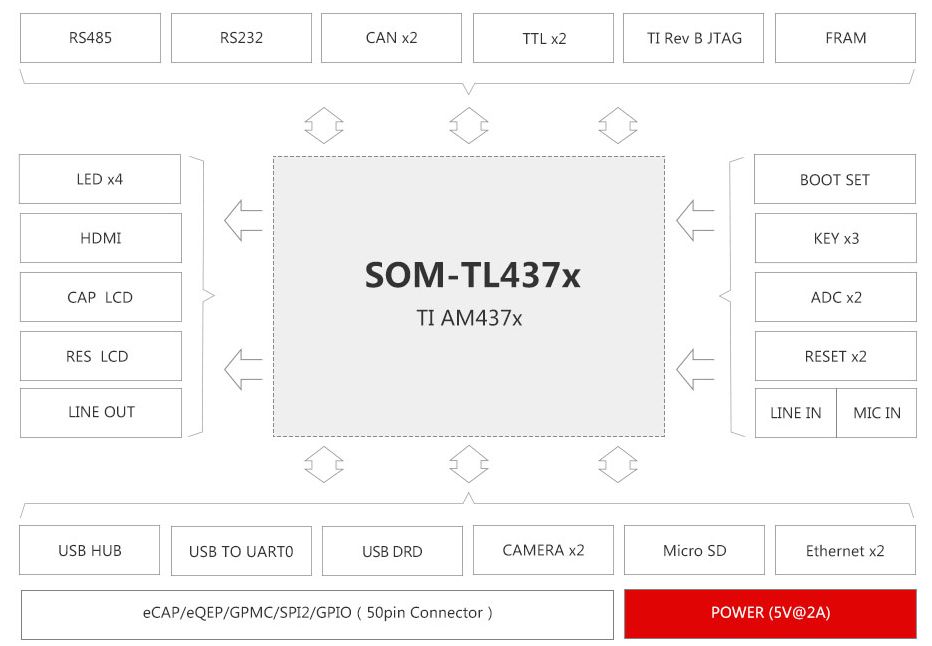

TL437x-EVM評估板硬件框圖

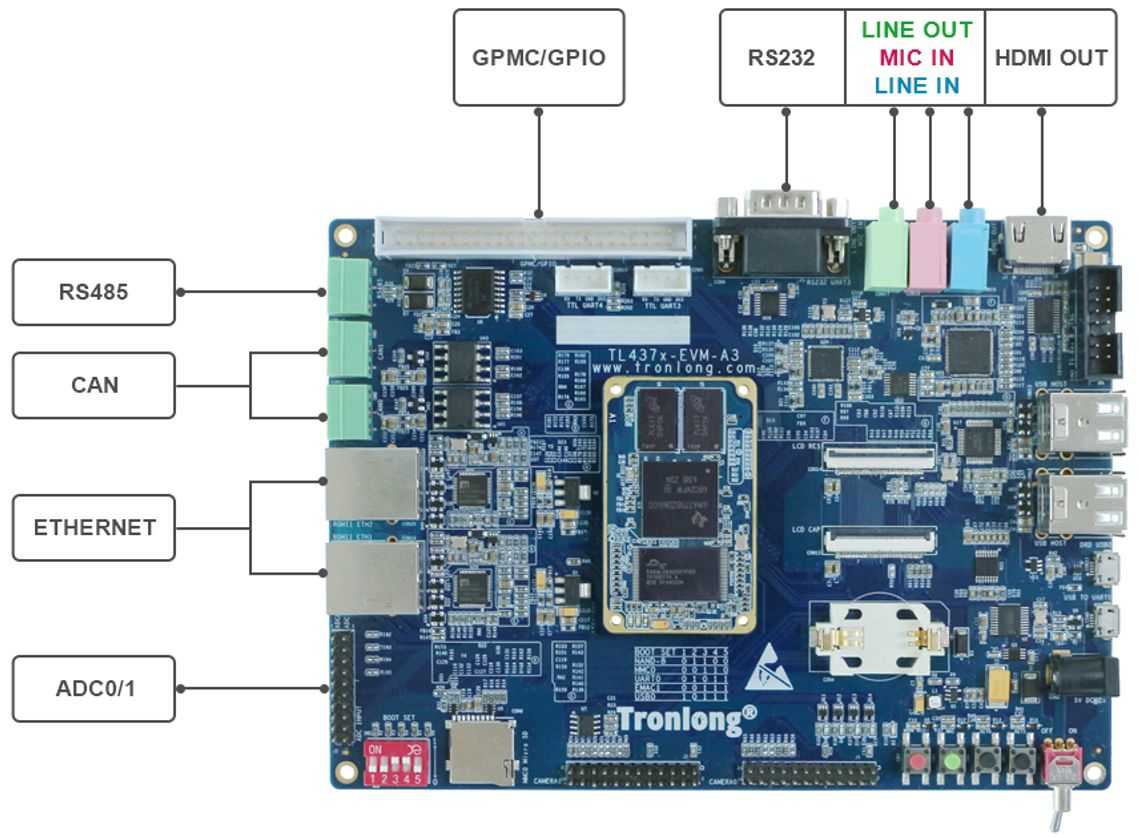

TL437x-EVM評估板硬件資源圖解1

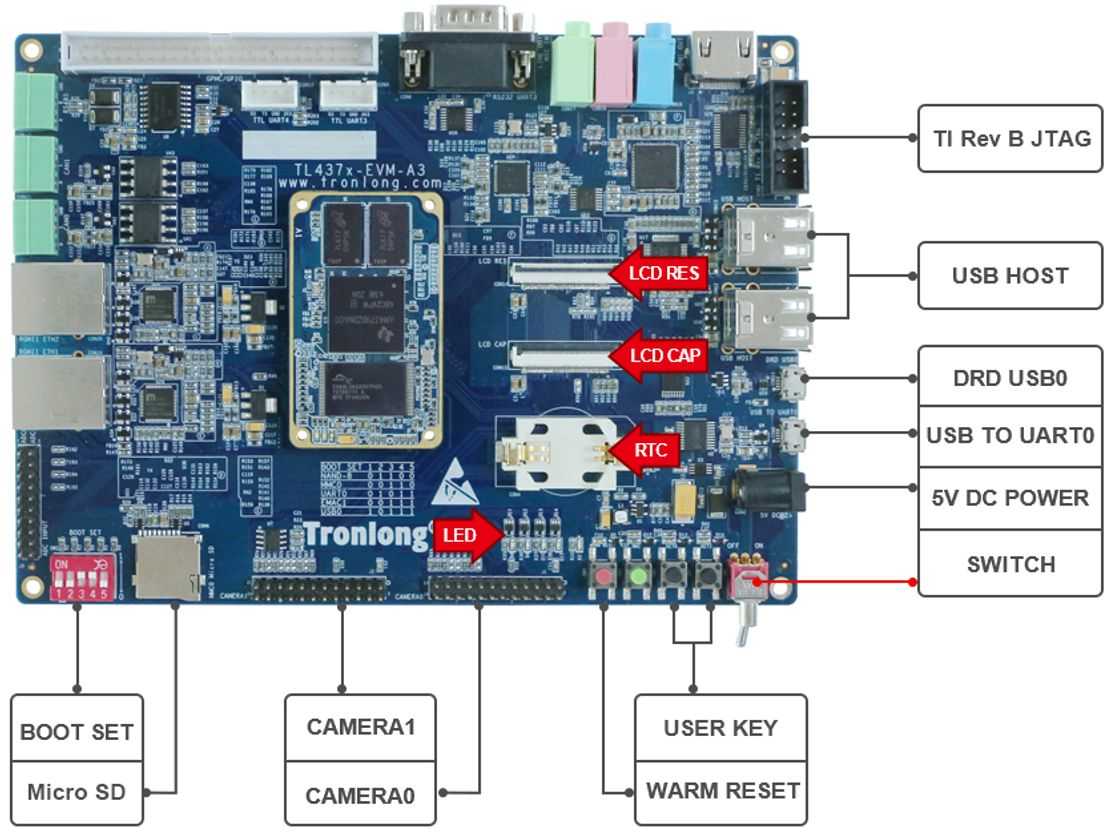

TL437x-EVM評估板硬件資源圖解2

硬件參數

CPU	CPU：TI Sitara AM4376/AM4379
	ARM Cortex-A9，主頻1GHz
	2x PRU-ICSS，每個PRU-ICSS子系統含2個PRU(Programmable Real-time Unit)核心，共4個PRU核心
	1x SGX530 3D圖形加速器（僅限AM4379）
ROM	512M/1GByte NAND FLASH
ROM	4Kbit FM24CL04B-GTR FRAM
RAM	512M/1GByte DDR3
B2B Connector	2x 60pin公座B2B連接器，2x 60pin母座B2B連接器，共240pin，間距0.5mm，合高4.0mm
LED	2x 電源指示燈（核心板1個，評估底板1個）
LED	6x 用戶可編程指示燈（核心板2個，評估底板4個）
KEY	1x 系統復位按鍵
	1x 非屏蔽中斷按鍵
	2x 用戶輸入按鍵
SD	1x Micro SD接口
RTC	1x RTC座，適配紐扣電池ML2032（3V可充）
ADC	2x 8-ch 12-Bit ADC，867K Samples Per Second，2x 10pin排針方式，間距2.54mm，電壓輸入范圍一般為0~1.8V
CAMERA	2x CAMERA，2x 12pin排針方式，間距2.54mm
AUDIO	1x 3.5mm LINE IN接口
	1x 3.5mm MIC IN接口
	1x 3.5mm LINE OUT接口
DISPLAY	1x HDMI OUT接口
	1x LCD CAP電容觸摸屏接口，40pin FFC連接器，間距0.5mm
	1x LCD RES電阻觸摸屏接口，40pin FFC連接器，間距0.5mm
USB	1x USB 2.0 DRD(Dual-Role-Device - Host or Device)，Micro USB接口
USB	4x USB 2.0 HOST接口
UART	1x Debug UART，UART0，Micro USB接口
	1x RS232 UART，UART3，DB9接口，提供4pin電平測試端口
	1x RS485 UART，UART4，3pin 3.81mm綠色端子方式，提供4pin電平測試端口
Ethernet	2x RGMII，RJ45接口，10/100/1000M自適應
CAN	2x CAN，3pin 3.81mm綠色端子方式
IO	1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm，包含GPMC、GPIO等拓展信號
JTAG	1x 14pin TI Rev B JTAG接口，間距2.54mm
BOOT SET	1x 5bit啟動方式選擇撥碼開關
SWITCH	1x電源擺動開關
POWER	1x 5V2A直流輸入DC-005電源接口，可適配外徑5.5mm、內徑2.1mm電源插頭

軟件參數

ARM端軟件支持	裸機，Linux-4.9.65，Linux-RT-4.9.65
CCS版本號	CCS7.4
圖形界面開發工具	Qt
軟件開發套件提供	Processor-SDK Linux-RT
驅動支持	NAND FLASH	DDR3
	SPI FLASH	I2C FRAM
	MMC/SD	ADC
	USB 2.0	CMOS Sensor OV2659
	LED	KEY
	RS232	RS485
	AUDIO TLV320AIC3106	Ethernet KSZ9031 RGMII
	CAN	7in Touch Screen LCD(Cap)
	4.3in Touch Screen LCD(Res)	7in Touch Screen LCD(Res)
	HDMI OUTPUT SIL9022ACNU	RTC
	USB Mouse	USB GPS
	USB CAMERA	USB WIFI
	USB 4G

開發資料

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供系統固化鏡像、內核驅動源碼、文件系統源碼，以及豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

開發案例主要包括：

· 裸機開發案例

· Linux應用開發案例

· Linux-RT應用開發案例

· Qt開發案例

· 4G/WIFI開發案例

· Acontis EtherCAT主站開發案例

· IgH EtherCAT主站開發案例

· PRU電機控制開發案例

· Docker容器技術演示案例

電氣特性

工作環境

環境參數	最小值	典型值	最大值
核心板工作溫度	-40°C	/	85°C
核心板工作電壓	/	5.0V	/
評估板工作電壓	/	5.0V	/

功耗測試

類別	工作狀態	電壓典型值	電流典型值	功耗典型值
核心板	狀態1	5.0V	0.23A	1.15W
核心板	狀態2	5.0V	0.38A	1.90W
評估板	狀態1	5.0V	0.51A	2.55W
評估板	狀態2	5.0V	0.66A	3.30W

備注：功耗測試數據與具體應用場景有關，測試數據僅供參考。

狀態1：系統啟動，評估板不接入外接模塊，不執行額外應用程序；

狀態2：系統啟動，評估板不接入外接模塊，運行DDR壓力讀寫測試程序，ARM Cortex-A9核心的資源使用率約為100%。

機械尺寸

	核心板	評估底板
PCB尺寸	35mm*58mm	130mm*180mm
PCB層數	8層	4層
PCB板厚	1.6mm	1.6mm
安裝孔數量	4個	4個

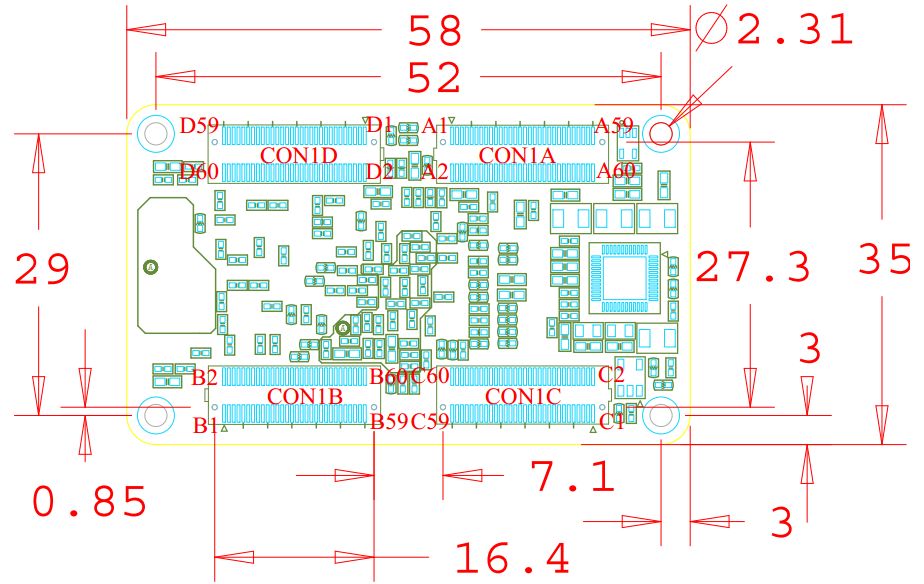

TL437x-EVM評估板機械尺寸圖

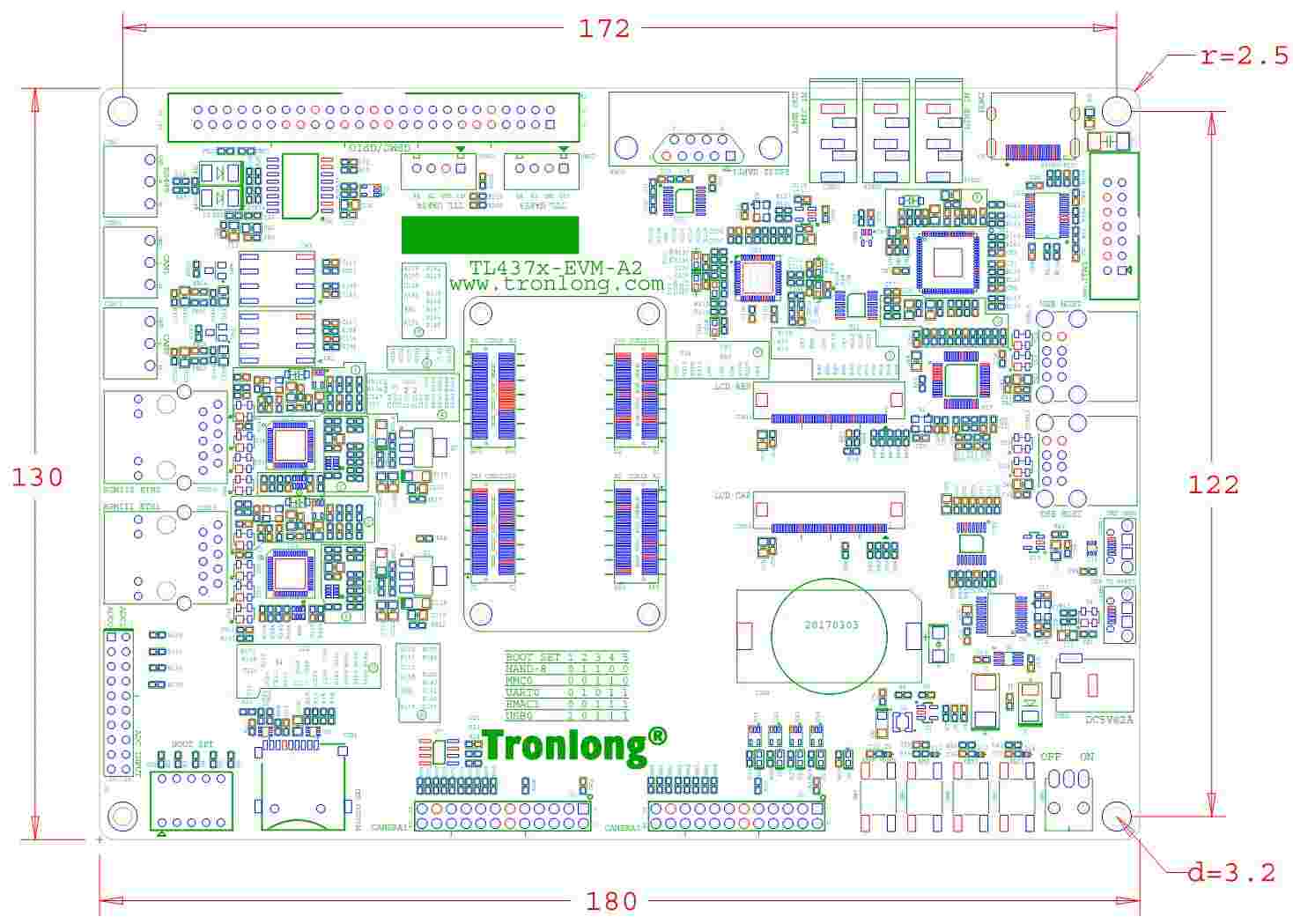

TL437x-EVM評估板底板機械尺寸圖

產品訂購型號

型號	ARM	ARM主頻	NAND FLASH	DDR3
TL4376-EVM-A3-1000-4GN4GD-I-A1	AM4376	1GHz	512MByte	512MByte
TL4376-EVM-A3-1000-8GN8GD-I-A1	AM4376	1GHz	1G Byte	1GByte
TL4379-EVM-A3-1000-4GN4GD-I-A1	AM4379	1GHz	512MByte	512MByte
TL4379-EVM-A3-1000-8GN8GD-I-A1	AM4379	1GHz	1G Byte	1GByte

備注：標配為TL4376-EVM-A3-1000-4GN4GD-I-A1，其他型號請與相關銷售人員聯系。

型號參數解釋

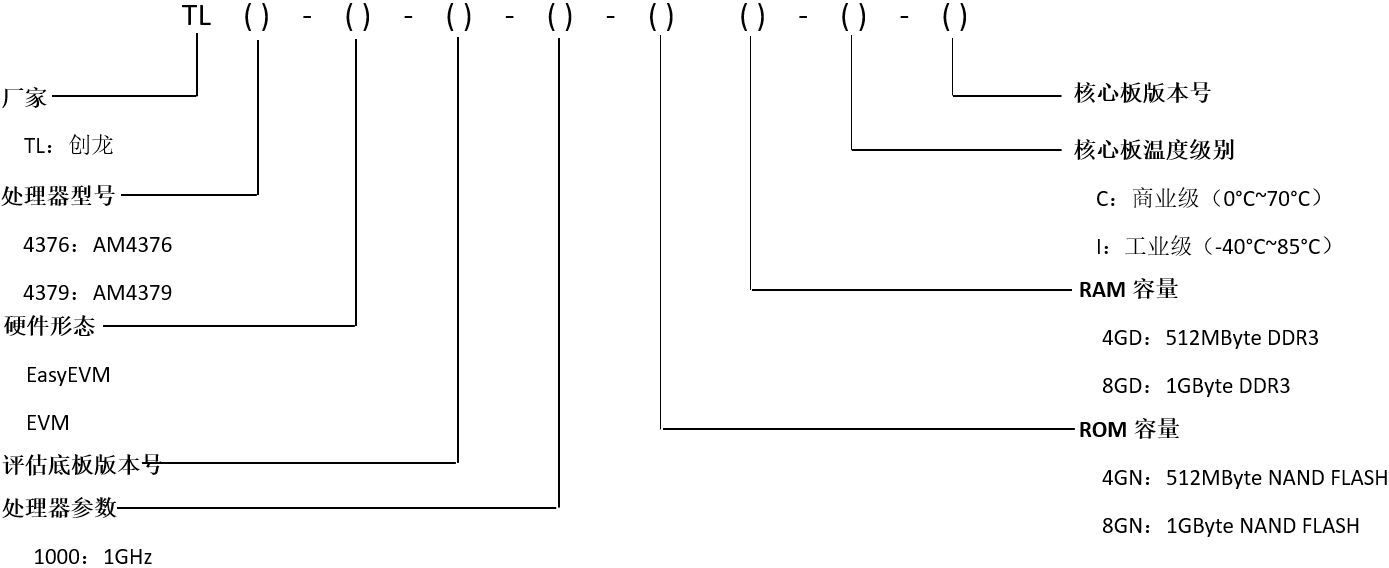

TL437x-EVM評估板型號參數解釋

開發板套件清單

名稱	數量	備注
TL437x-EVM評估板	1個	/
5V2A電源適配器	1個	贈品
資料光盤/U盤	1套	贈品
Micro SD系統卡	1個	贈品
讀卡器	1個	贈品
Micro USB線	1條	贈品
直連網線	1根	贈品
Micro OTG轉接頭	1個	贈品
HDMI線	1根	贈品
