嵌入式C6000系列DSP 教學實驗箱專題實驗：信號處理類實驗
日期：2021-03-18
分享：
一、TL6748-TEB數字信號處理實驗簡介
1、匹配課程
TL6748-TEB C6000DSP嵌入式教學實驗箱提供了豐富多樣的實驗案例，包括基礎外設類、語音類、圖像類、視頻類和綜合類。
在實際課程應用中，主要用于《數字信號處理實驗》、《圖像處理實驗》、《DSP應用實驗》、《編解碼實驗》和《綜合課程設計》。本次介紹數字信號處理實驗。

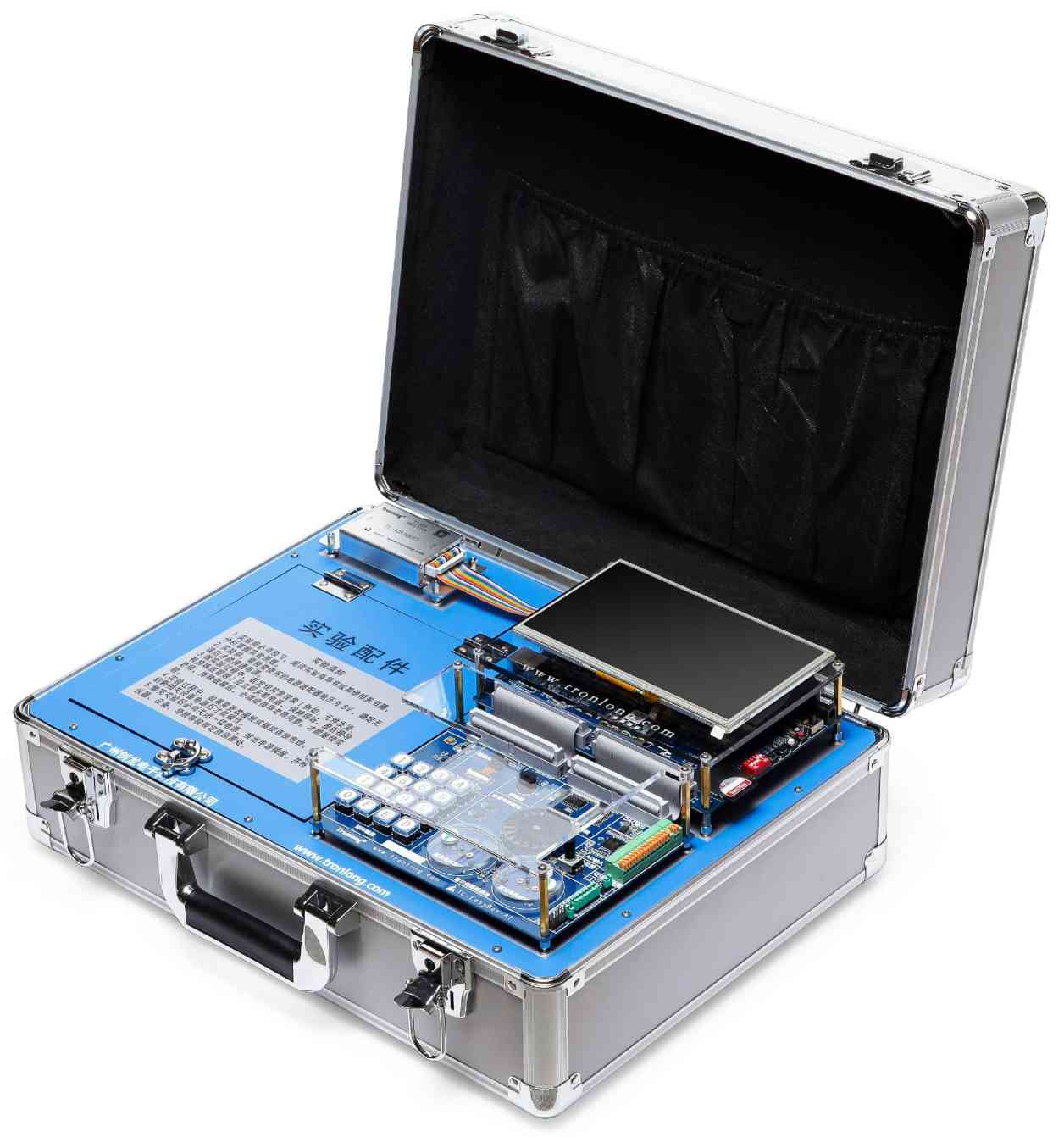

| TL6748-TEB（點擊查看產品詳情） |
2、實驗目的
該系列數字信號處理實驗基于TI的C674x-DSP的硬件結構和CCS5.5集成開發環境，主要開設了基礎性實驗和驗證性實驗。
通過實驗教學后，讓學生了解TI DSP芯片的基本原理，熟悉DSP芯片開發工具及使用，同時掌握數字信號處理的專業基礎知識，使學生能夠真正地做到理論與實踐相結合。
3、適用專業
數字信號處理課程是電子信息類、計算機類、通信、自動化、人工智能等相關專業的主干課程，主要講解數字信號處理的理論、原理和實現方法。
數字信號處理實驗課程更注重實踐性，主要培養學生技術開發與工程實踐能力，要求學生通過專業實驗訓練，達到掌握專業基礎知識和加強專業技能的目的。
4、實驗室配置
硬件：電腦，TL6748-TEB，信號源
軟件：win7以上系統，CCS5.5，MATLAB
二、實驗內容
硬件：電腦，TL6748-TEB，信號源
軟件：win7以上系統，CCS5.5，MATLAB
實驗課程 | 課外學時 | 課內學時 |
實驗一 CCS入門實驗 | 2 | 2 |
實驗二 模數轉換（A/D）實驗 | 2 | 2 |
實驗三 信號的抽樣定理實驗 | 2 | 2 |
實驗四 多路信號混頻實驗 | 2 | 2 |
實驗五 信號卷積算法 | 2 | 2 |
實驗六 快速傅里葉變換（FFT）算法 | 2 | 2 |
實驗七 無限沖激響應濾波器（IIR）算法 | 2 | 2 |
實驗八 有限沖激響應濾波器（FIR）算法 | 2 | 2 |
二、實驗內容
硬件：電腦，TL6748-TEB，信號源
軟件：win7以上系統，CCS5.5，MATLAB
1、實驗一 CCS入門實驗
課前先導
下載CCS5.5的安裝包、License和相關組件； 在電腦上安裝CCS集成開發環境； 登錄百度云盤觀看學習視頻。http://pan.baidu.com/s/1pJCzlbl · 《S1-1：CCS集成開發環境（上）》
· 《S1-2：CCS集成開發環境（下）》
· 《S1-3：CCS V5安裝過程》
課內實驗

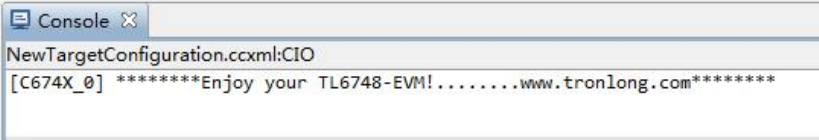

了解TL6748-TEB的硬件結構； 理解CCS工程的文件構成類型及作用； 學會創建工程、導入工程、編譯工程、下載程序、運行程序和調試程序http://pan.baidu.com/s/1pJCzlbl； 掌握CCS的基本調試功能。
2、實驗二 模數轉換（A/D）實驗
課前先導
AD轉換的理論復習； 閱讀EMIFA相關數據手冊。 課內實驗

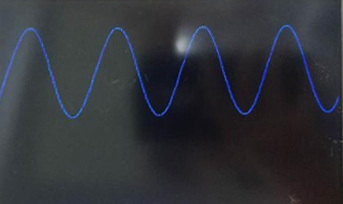

了解EMIFA總線的基本作用； 熟悉AD7606芯片的特性。 掌握A/D轉換的基本原理和過程； 使用 EMIFA 總線去讀寫 AD7606芯片并且將采樣波形顯示在 LCD 上； 使用不同的采樣率和采集通道采集波形。
3、實驗三 信號的抽樣定理實驗
課前先導
抽樣定理的理論知識復習； 在MATLAB上實現抽樣定理。 課內實驗
掌握信號的抽樣定理； 在CCS上實現自定義連續信號采樣并恢復采樣信號； 在CCS上實現外部連續信號采集、采樣并恢復采樣信號； 分析抽樣之后信號頻譜的變化； 修改抽樣頻率，對比不同抽樣頻率的信號恢復情況。

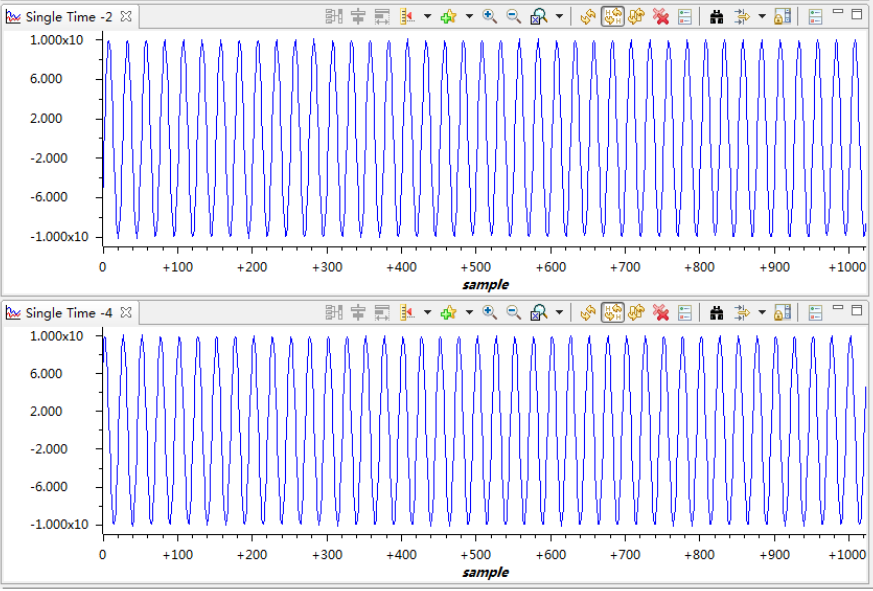

原始信號和恢復信號的時域波形對比

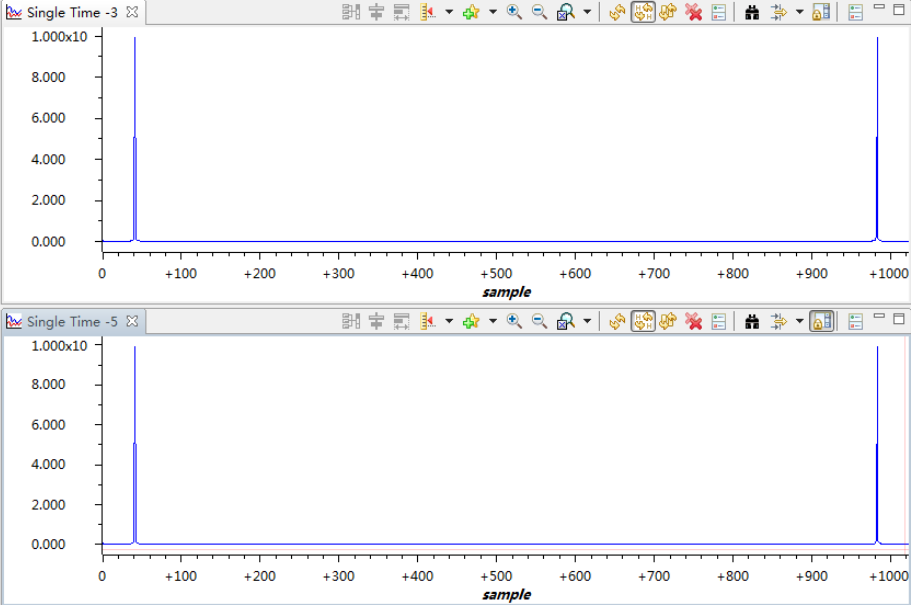

原始信號和恢復信號的頻域波形對比
4、實驗四 多路信號混頻實驗
課前先導
信號混頻的理論知識復習； 在MATLAB上實現兩路信號混頻。 課內實驗
掌握多路數字信號混疊和作用； 在CCS上實現兩路自定義的信號進行相加，輸出混合波形； 在CCS上實現一路正弦信號采集，并將此信號與另一自定義正弦信號疊加，輸出混合信號； 查看混頻信號并對信號頻譜進行分析；

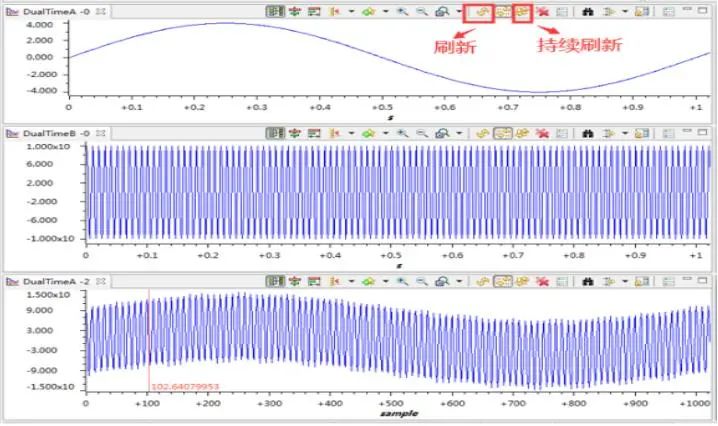

時域波形對比

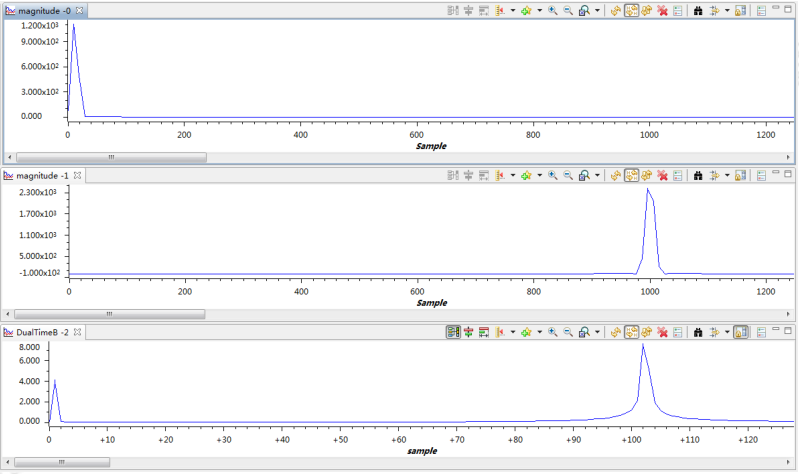

頻域波形對比
5、實驗五 信號卷積算法
課前先導
信號卷積的理論知識復習； 在MATLAB上實現信號卷積。 課內實驗
了解卷積的概念； 使用DSP驗證卷積的性質； 利用時域技術實現實數向量 X 與 H 的卷積計算，結果存放到向量 y 中； 通過卷積計算公式驗證DSP卷積結果；

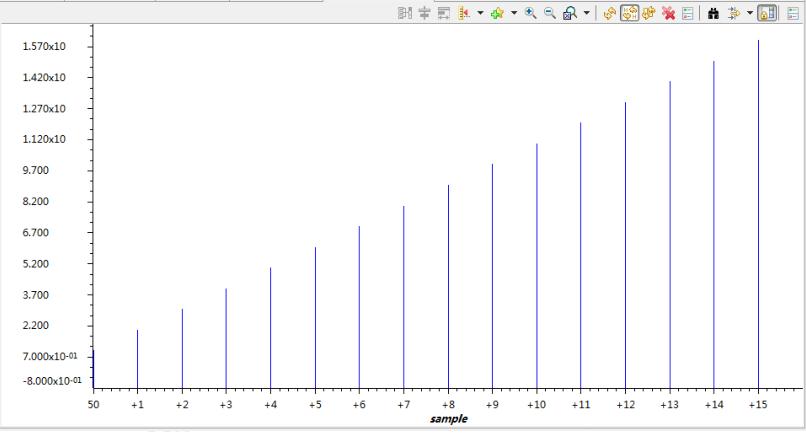

向量X

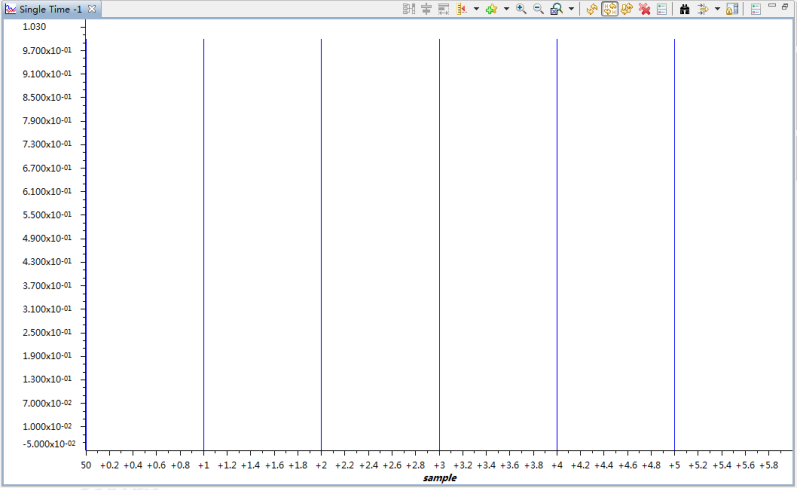

向量H

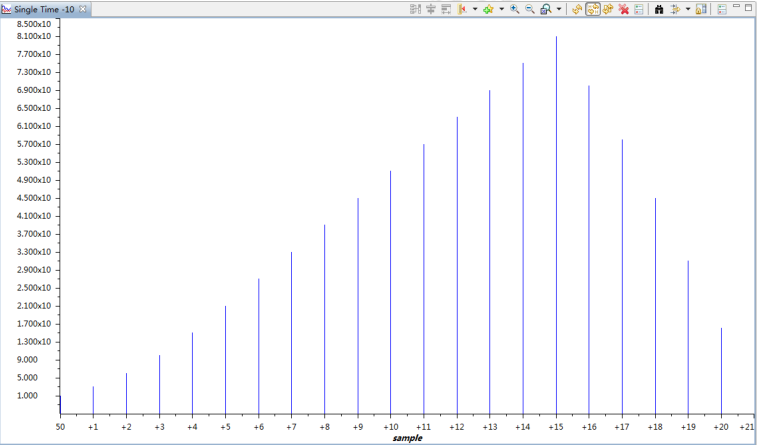

卷積結果y
6、實驗六 快速傅里葉變換（FFT）算法
課前先導
快速傅里葉變換（FFT）的理論知識復習； 在MATLAB上實現FFT。 課內實驗
掌握FFT的原理和作用； 使用DSP實現 FFT 處理功能； 查看FFT計算結果并對信號頻譜進行分析； 對比DSP、CCS和MATLAB三者的FFT計算結果。

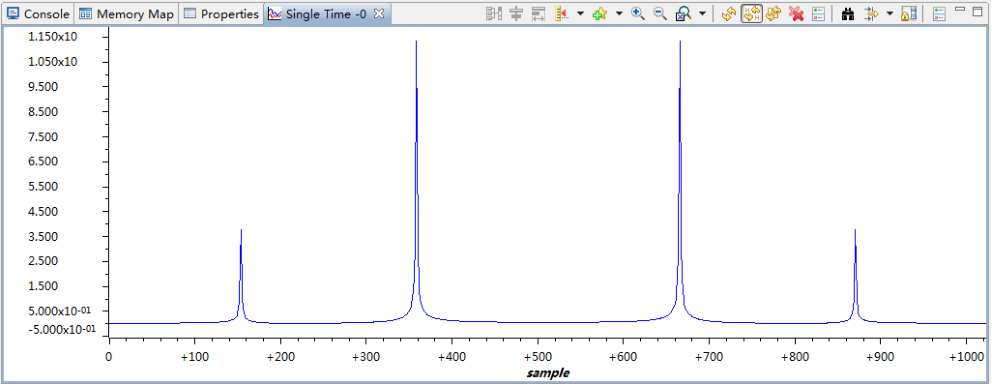

DSP計算的FFT結果

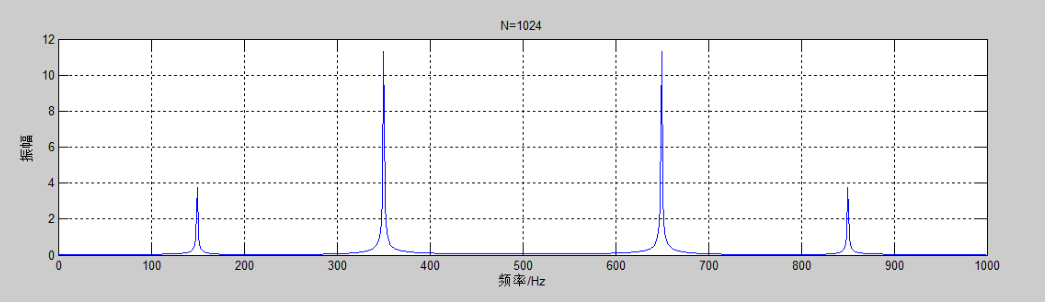

MATLAB計算的FFT結果

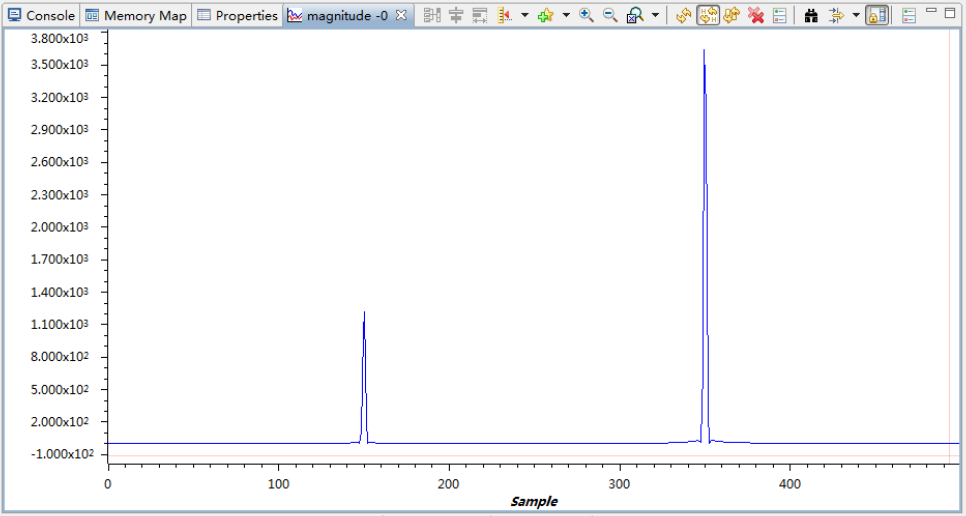

CCS計算的FFT結果
7、實驗七 無限沖激響應濾波器（IIR）算法
課前先導
IIR的理論知識復習； 在MATLAB上熟悉濾波器設計工具的使用； 通過Matlab IIR 濾波器輔助設計，生成濾波器系數。 課內實驗
熟悉 IIR 數字濾波器特性和作用； 掌握設計 IIR 數字濾波器的原理和方法； 掌握Matlab IIR 濾波器輔助設計方法； 使用DSP處理噪聲波形，輸入波形中的低頻波形通過了IIR濾波器，而高頻部分則被衰減。

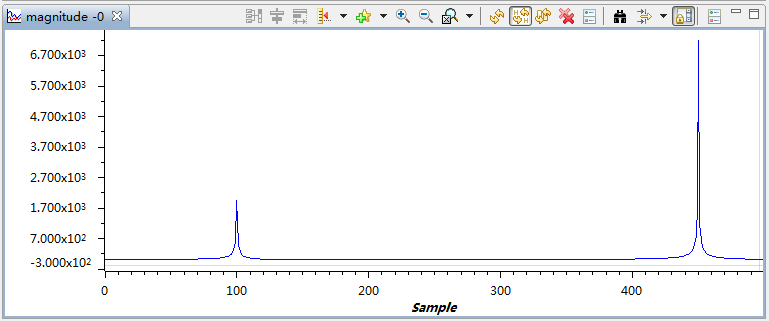

濾波前
濾波后
8、實驗八 有限沖激響應濾波器（FIR）算法
課前先導
FIR的理論知識復習； 在MATLAB上熟悉濾波器設計工具的使用； 通過Matlab FIR 濾波器輔助設計，生成濾波器系數。 課內實驗
熟悉 FIR 數字濾波器特性和作用； 掌握設計FIR 數字濾波器的原理和方法； 掌握Matlab FIR 濾波器輔助設計方法； 使用DSP處理噪聲波形，輸入波形中的低頻波形通過了FIR濾波器，而高頻部分則被衰減。

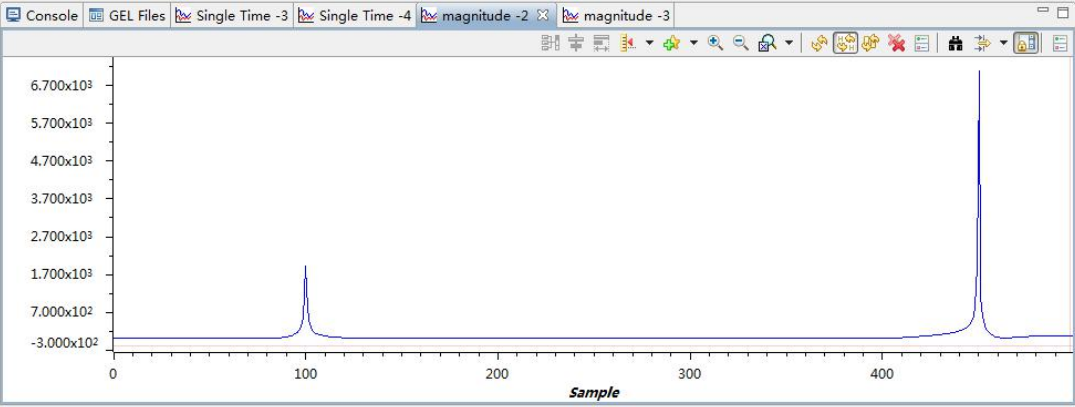

濾波前

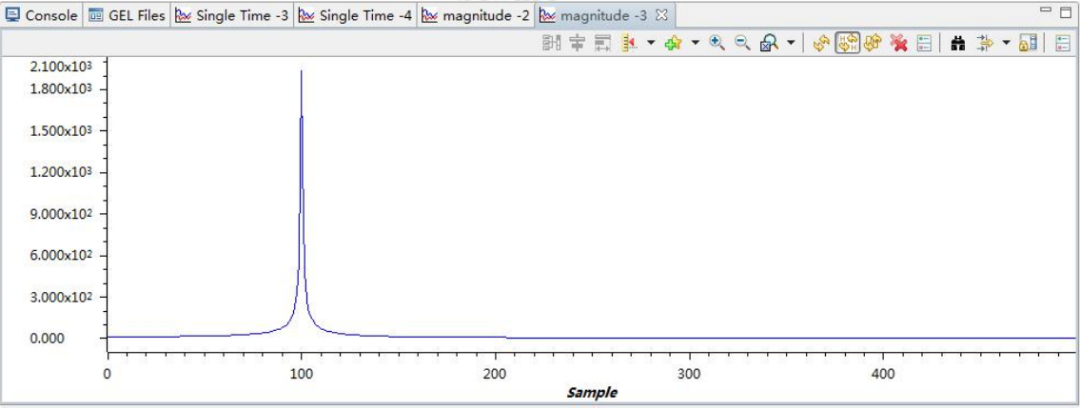

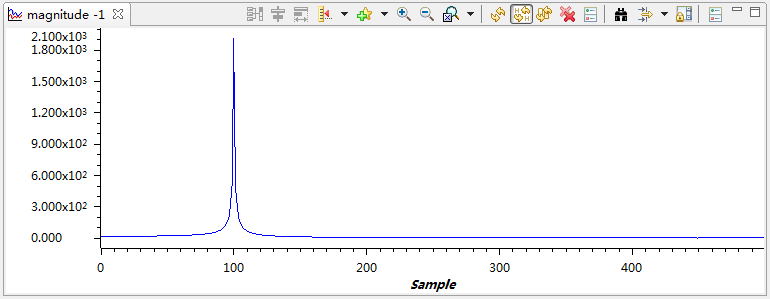

濾波后
