產品簡介
TL-LVDSLCD 模塊是基于 THC63LVD827 芯片設計的一款 LVDS 顯示屏轉接板，支持將RGB 格式 CMOS/TTL 電平數據轉換成 LVDS 數據流，支持單 8bit LVDS 和雙 8bit LVDS 接口輸出；
創龍教儀的 OMAP-L138、AM335x、AM437x、AM57x 等開發板可通過 TL-LVDSLCD 模塊與市面上常見的 LVDS 顯示屏進行連接，方便用戶進行功能評估，縮短開發時間，使產品快速上市。

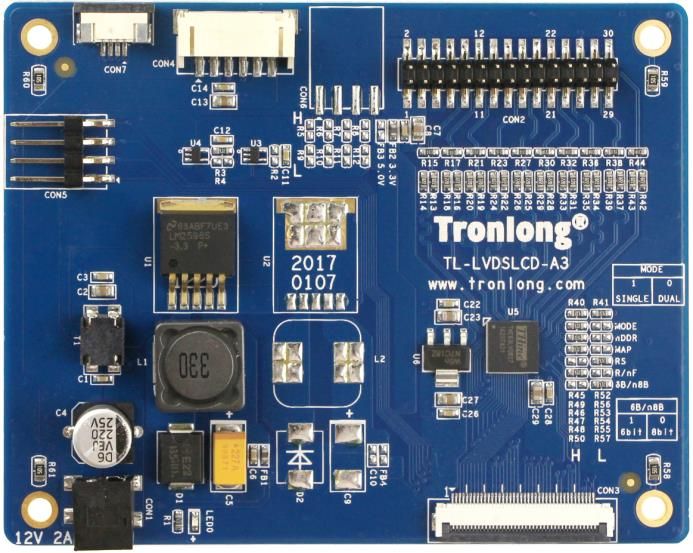

TL-LVDSLCD 模塊 正面圖

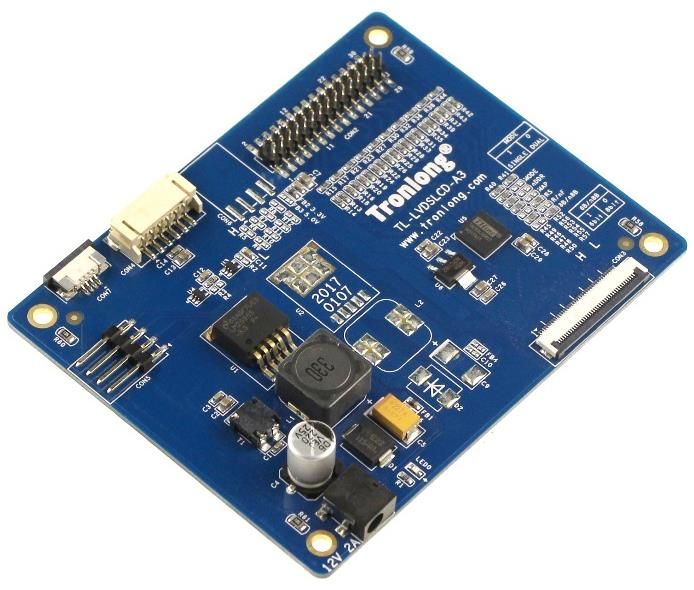

TL-LVDSLCD 模塊 斜視圖

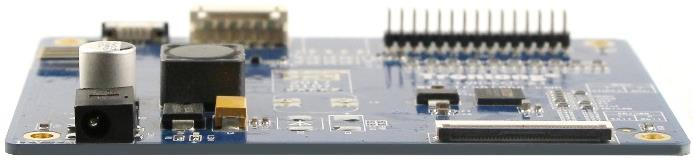

TL-LVDSLCD 模塊 側視圖

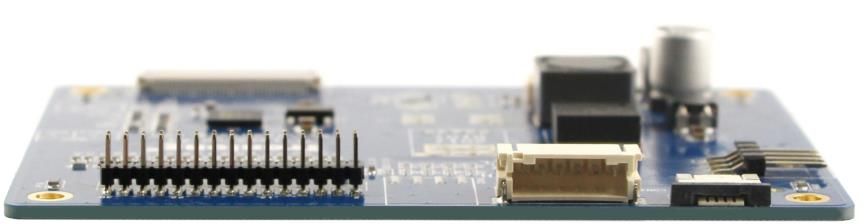

TL-LVDSLCD 模塊 側視圖2
機械尺寸

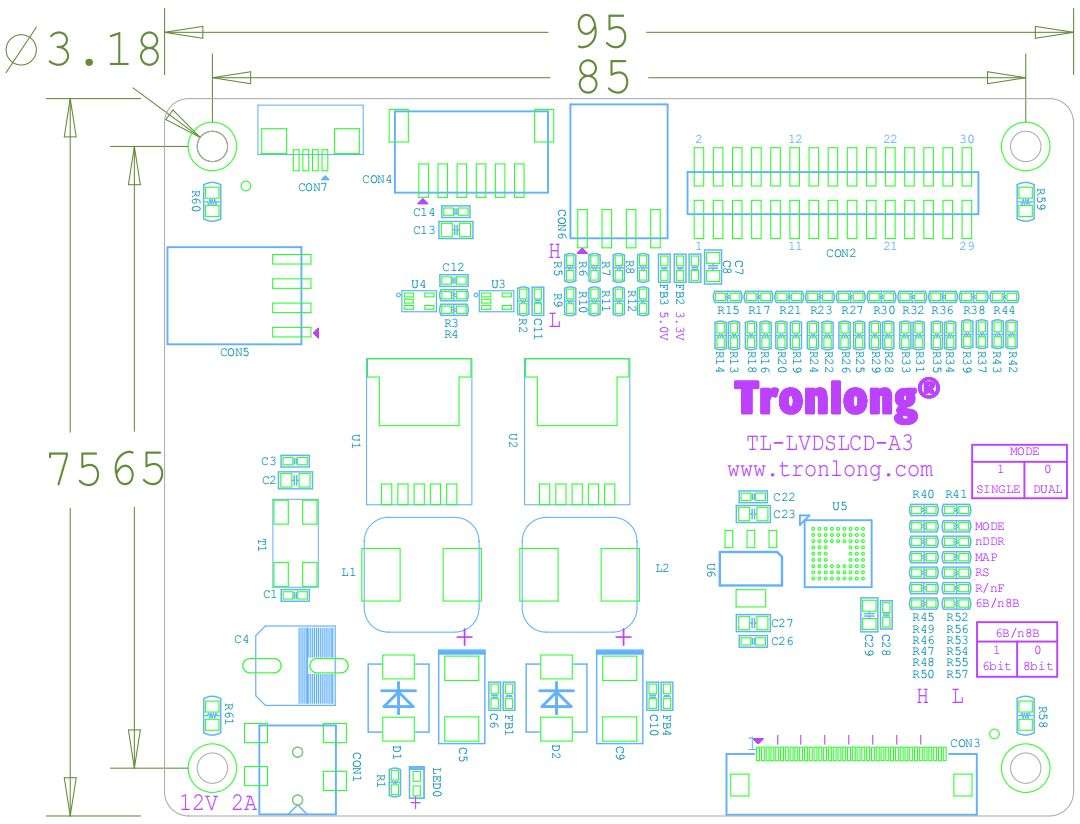

TL-LVDSLCD 模塊 機械尺寸
接口引腳定義

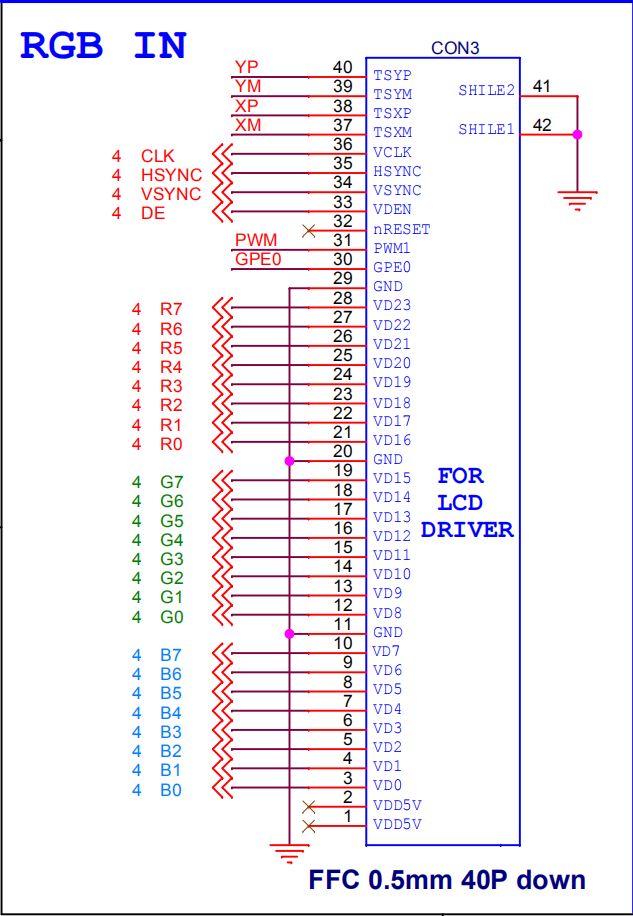

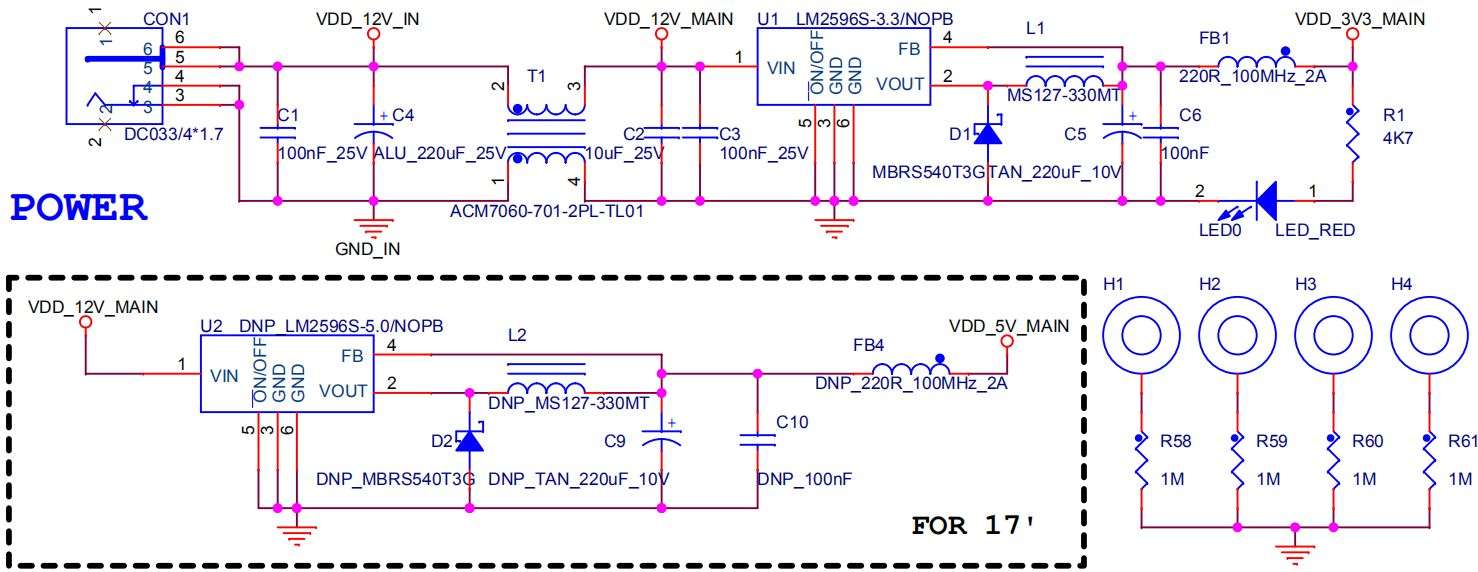

TL-LVDSLCD 模塊 接口引腳定義
TL-LVDSLCD 模塊 接口引腳定義2

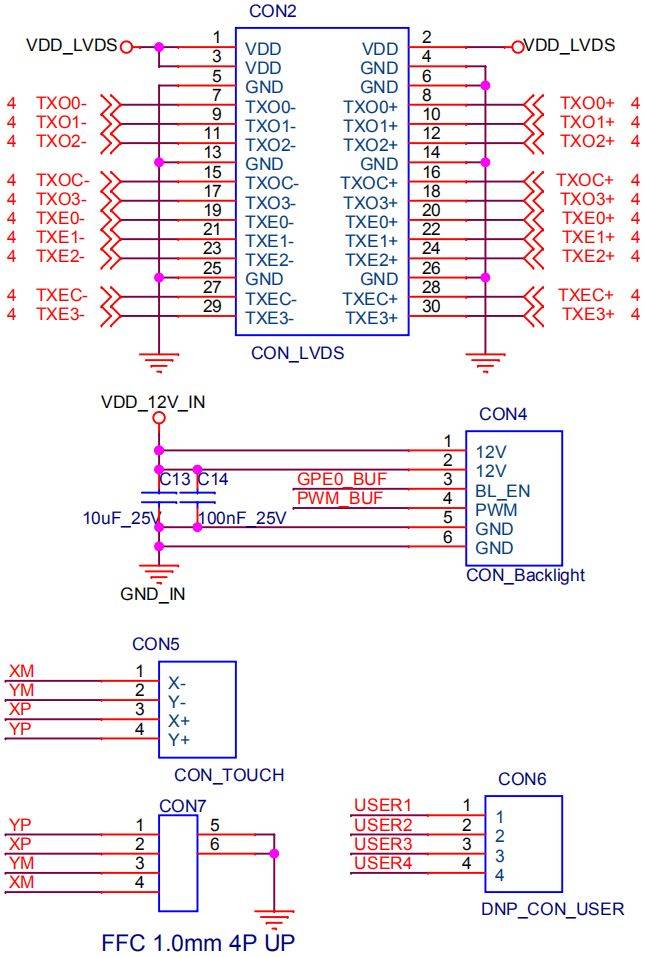

TL-LVDSLCD 模塊 接口引腳定義3
發貨清單
| 名稱 | 數量 | 備注 |
| TL-LVDSLCD 模塊 | 1 個 | ／ |
| FFC 軟排線 | 1 條 | 贈品 |
| 資料光盤 | 1 份 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
