產品簡介
TL-LCDPinBoard 是一款 LCD 顯示屏擴展轉接模塊，可同時兼容電阻觸摸屏和電容觸摸屏，與創龍教儀的 Zynq-7000 等開發板配套使用，可縮短客戶開發時間，讓產品快速上市。

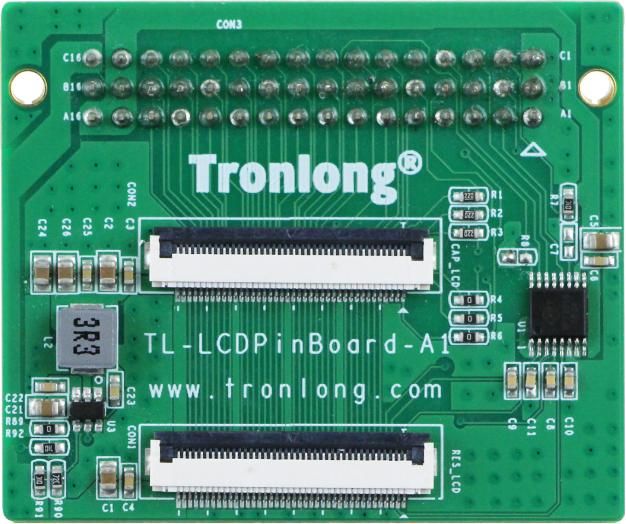

TL-LCDPinBoard 顯示屏正面圖
機械尺寸

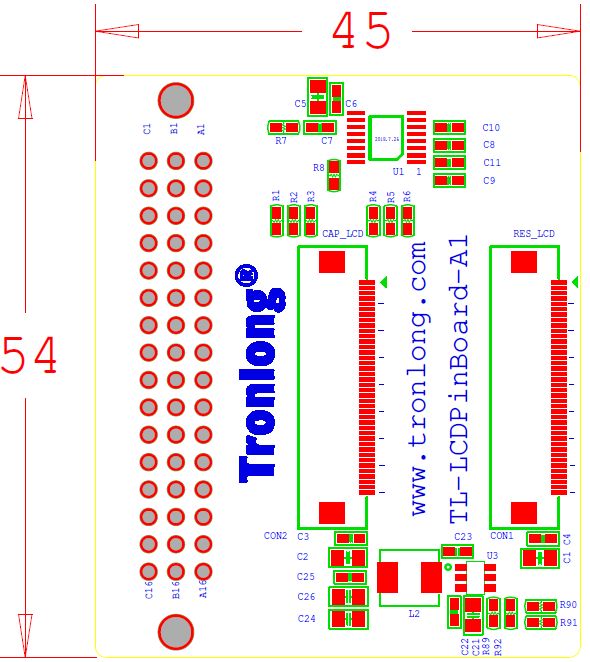

TL-LCDPinBoard 顯示屏機械尺寸
引腳定義

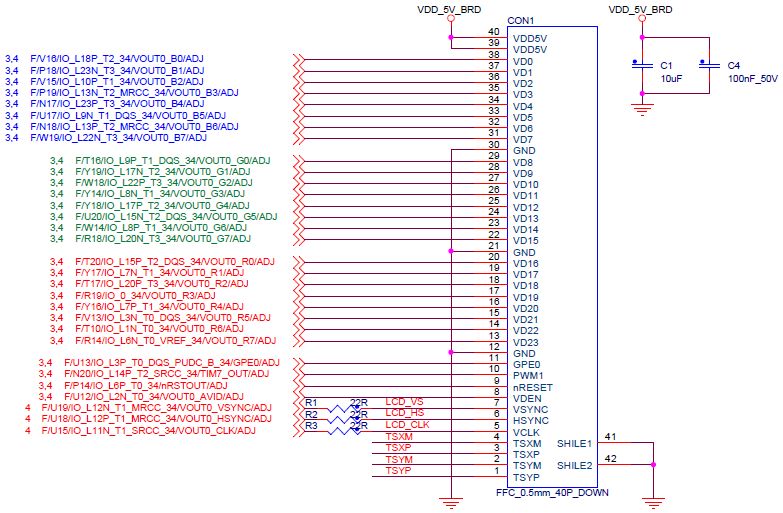

TL-LCDPinBoard 顯示屏 CON1 接口（電阻觸摸屏）引腳定義

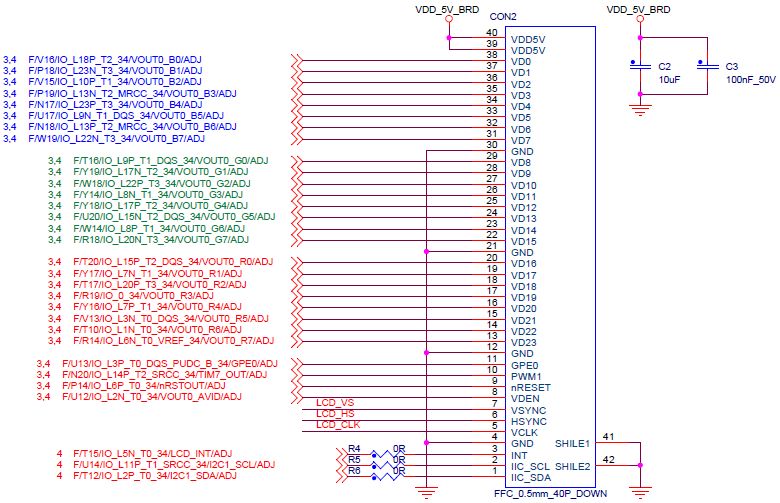

TL-LCDPinBoard 顯示屏 CON2 接口（電阻觸摸屏）引腳定義

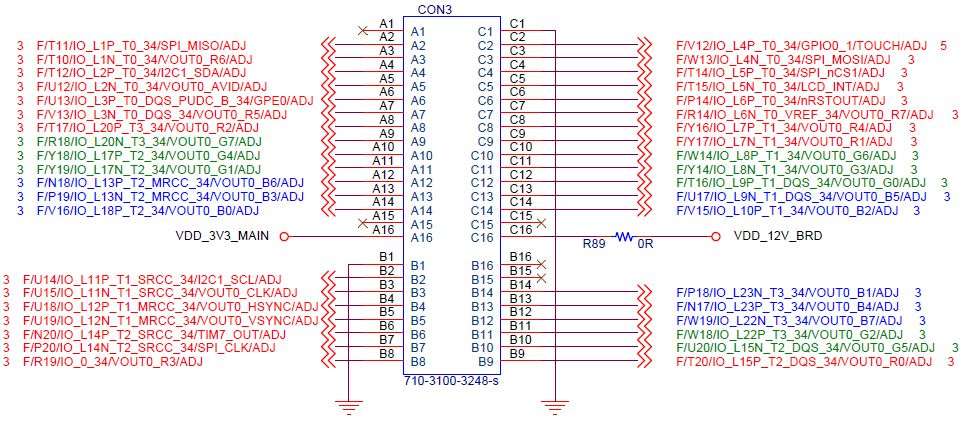

TL-LCDPinBoard 顯示屏 CON3 接口（電阻觸摸屏）引腳定義
發貨清單
| 名稱 | 數量 | 備注 |
| TL-LCDPinBoard 模塊 | 1 個 | ／ |
| 資料光盤 | 1 套 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
