視頻模塊：TL7611/9022F
產品簡介
機械尺寸
引腳定義
發貨清單
技術支持
增值服務
產品簡介
TL7611/9022F 是一款基于 FMC LPC 標準設計的 HDMI 視頻輸入/輸出模塊，與創龍教儀 Zynq-7000/Kintex-7/Artix-7 等評估板配套使用，可縮短用戶開發時間，讓產品快速上市；
通過 ADV7611 芯片引出 1 路 HDMI 視頻輸入接口，分辨率最高支持 1080P60；
通過 Sil9022A 芯片引出 1 路 HDMI 視頻輸出接口，分辨率最高支持 1080P60；
支持 RGB、YCbCr 和 BT.656 輸入/輸出格式，使用 I2C 總線控制模式；
采用標準 HDMI 接口，支持視頻設備熱插拔；
實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路。

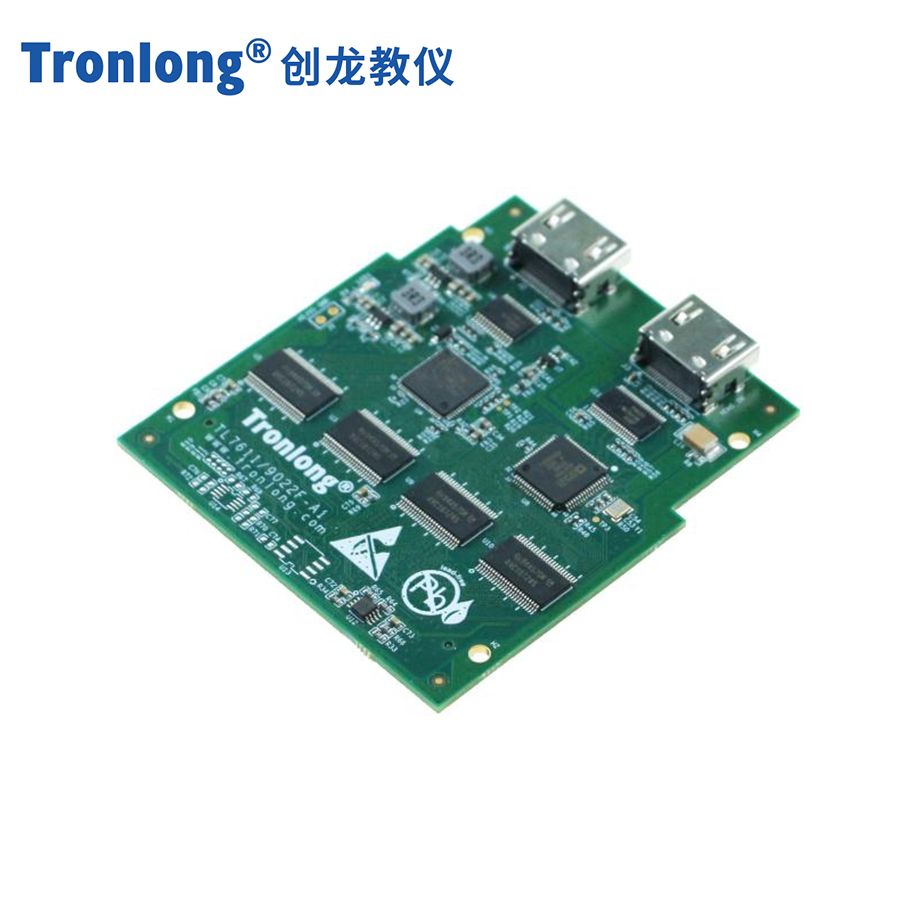

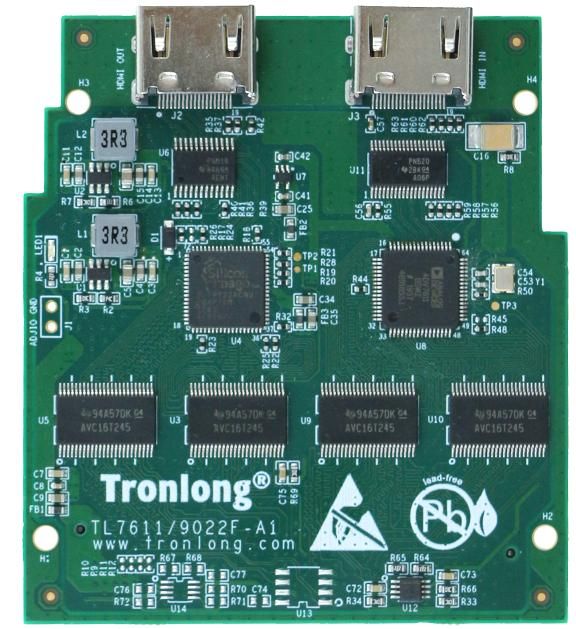

TL7611/9022F正面圖

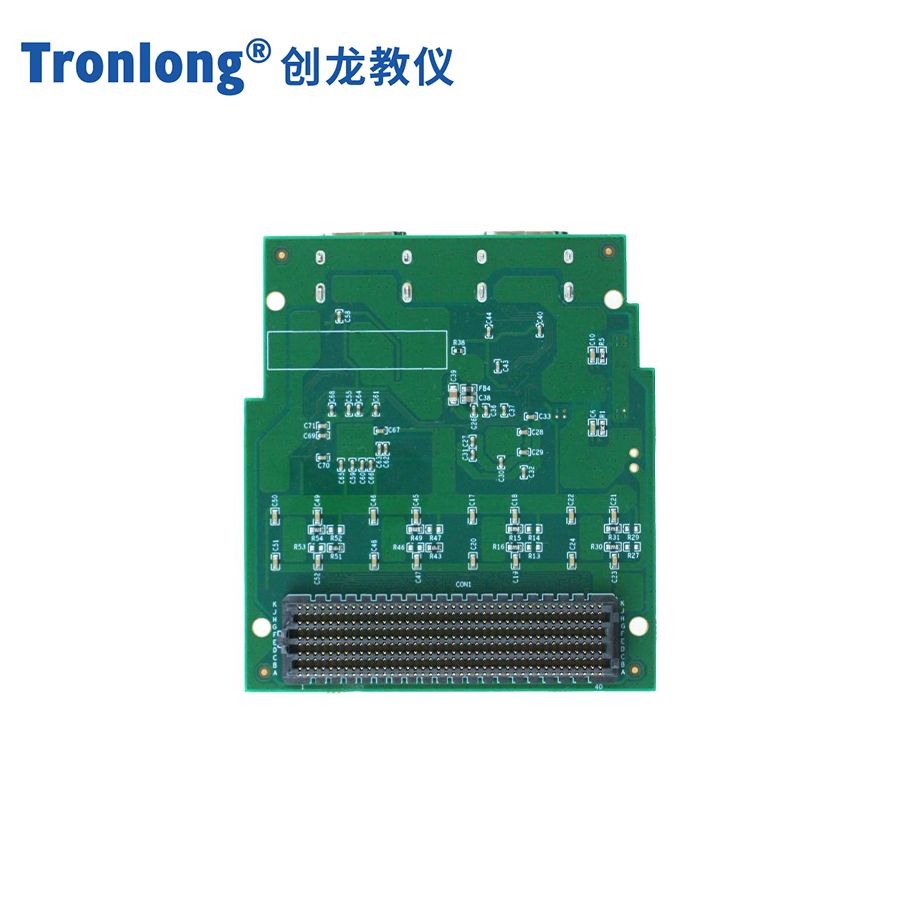

TL7611/9022F背面圖

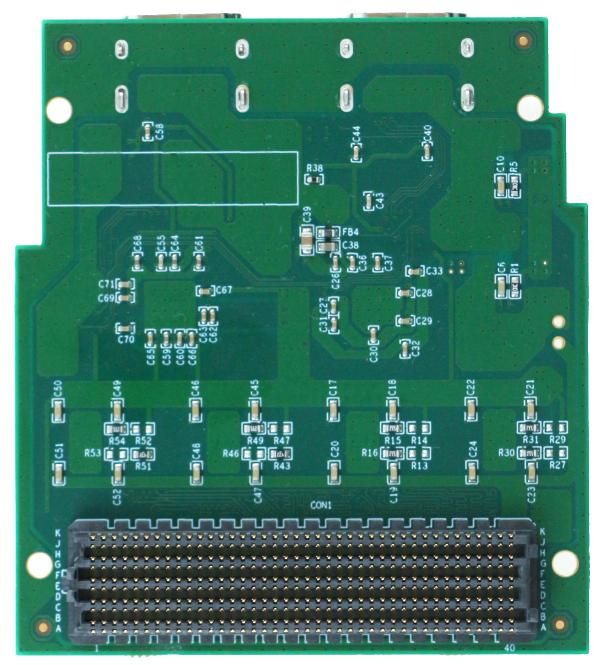

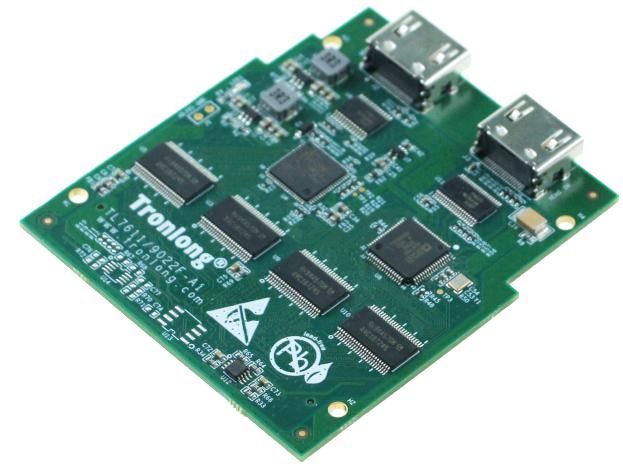

TL7611/9022F斜視圖




機械尺寸

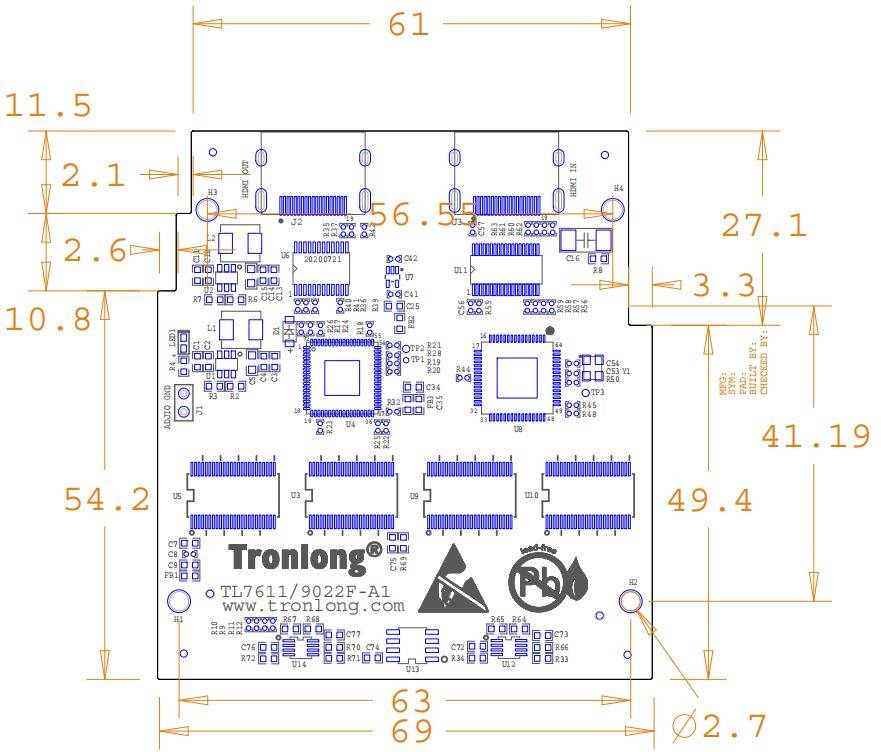

TL7611、9022F機械尺寸



引腳定義

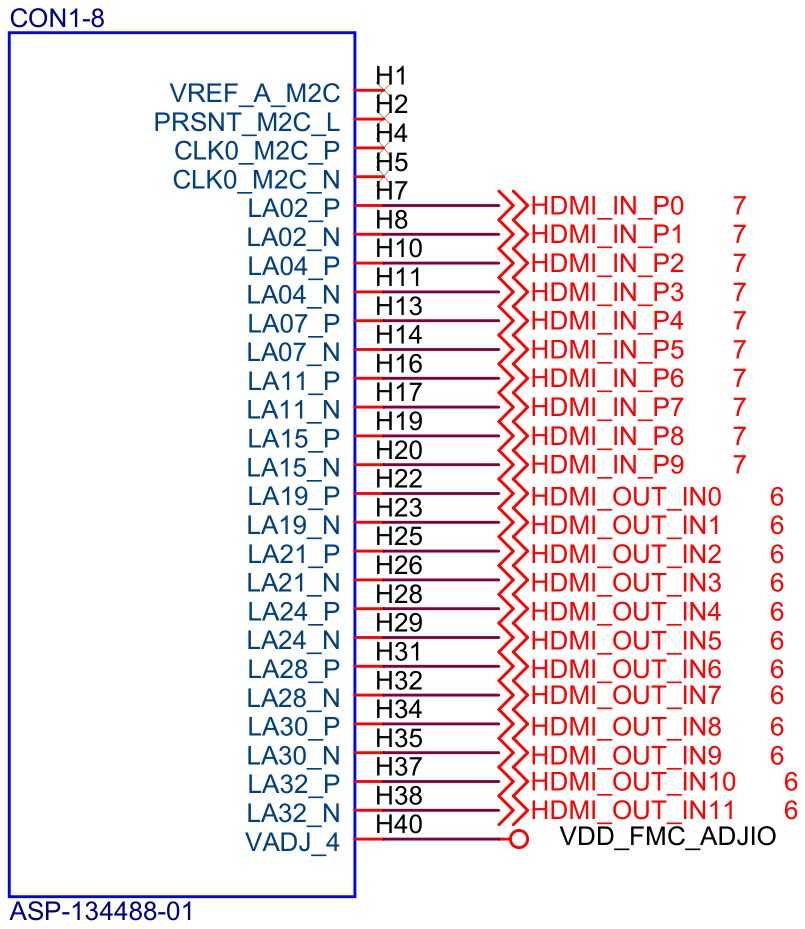

TL7611/9022F FMC 連接器引腳定義 1

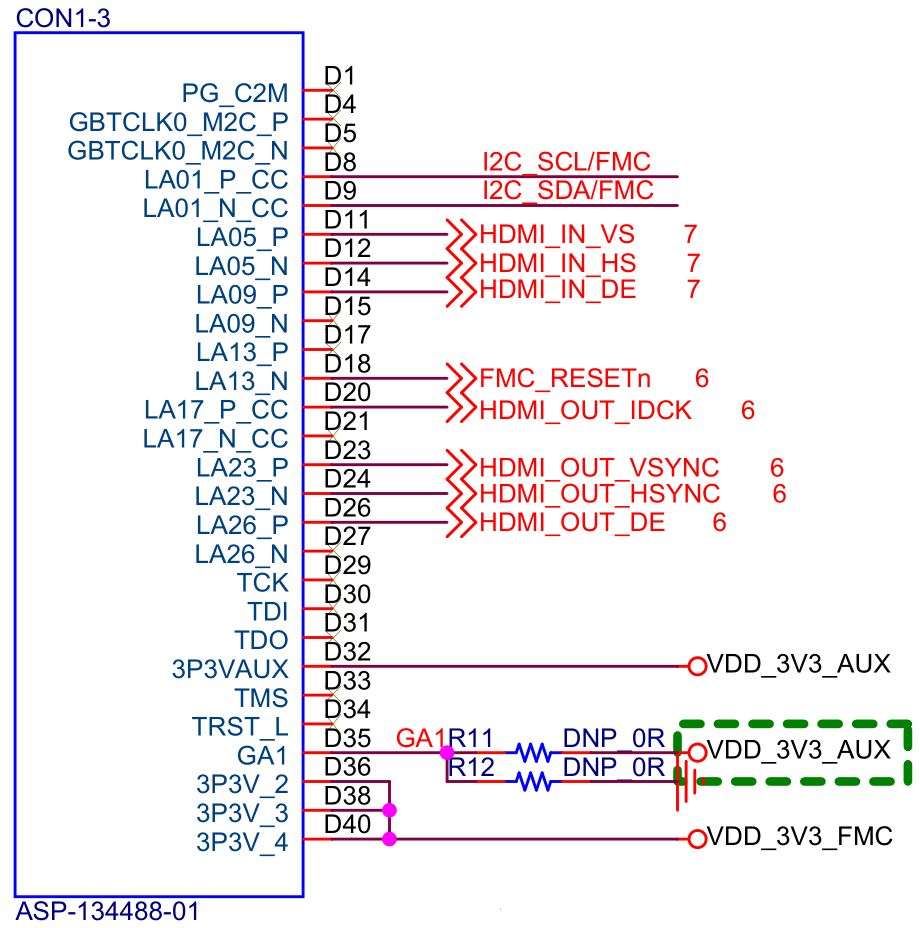

TL7611/9022F FMC 連接器引腳定義 2

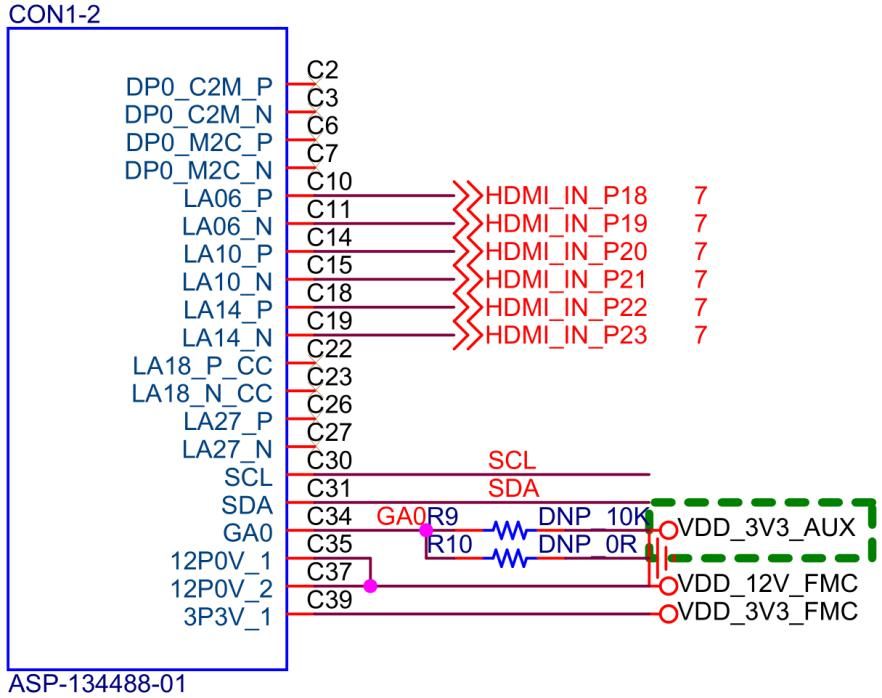

TL7611/9022F FMC 連接器引腳定義 3

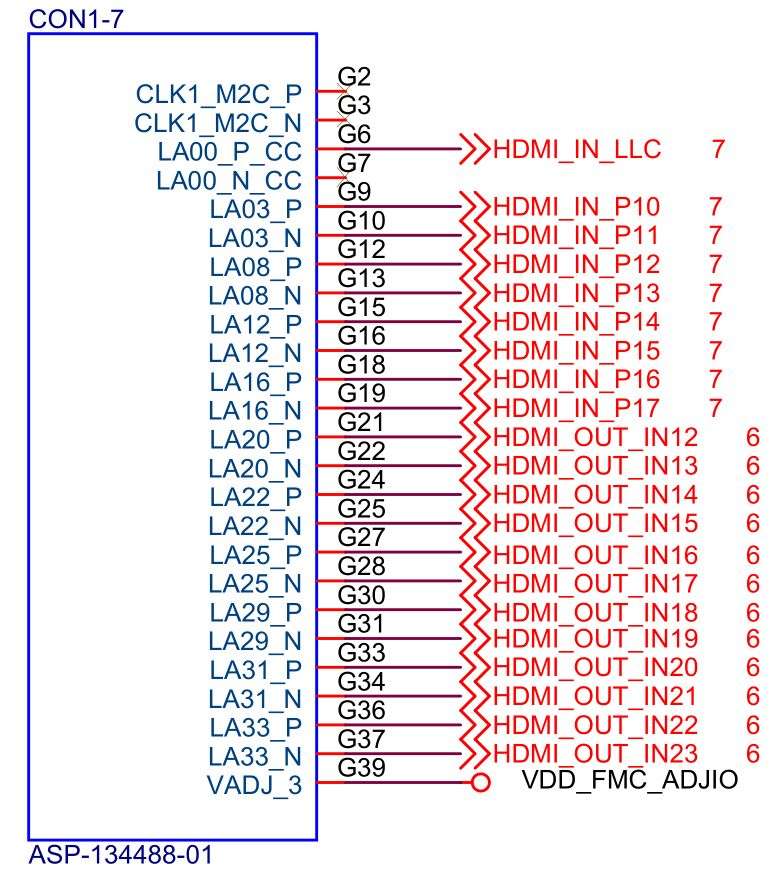

TL7611/9022F FMC 連接器引腳定義 4



發貨清單

名稱數量備注
TL7611/9022F 模塊1 個／
資料光盤1 套贈品
技術支持
01 協助底板設計和測試，減少硬件設計失誤；
02 協助解決按照用戶手冊操作出現的異常問題；
03 協助產品故障判定；
04 協助正確編譯與運行所提供的源代碼；
05 協助進行產品二次開發；
06 提供長期的售后服務。
增值服務
主板定制設計
主板定制設計
核心板定制
核心板定制
嵌入式軟件開發
嵌入式軟件開發
項目合作開發
項目合作開發
技術培訓
技術培訓
資料名稱 更新時間 操作
TL7611_9022F模塊規格書.pdf 2022-09-28
資料名稱 更新時間 操作
TL7611_9022F模塊產品資料 2022-09-14
